Механізм відтяжки полотна круглов’язальної машини

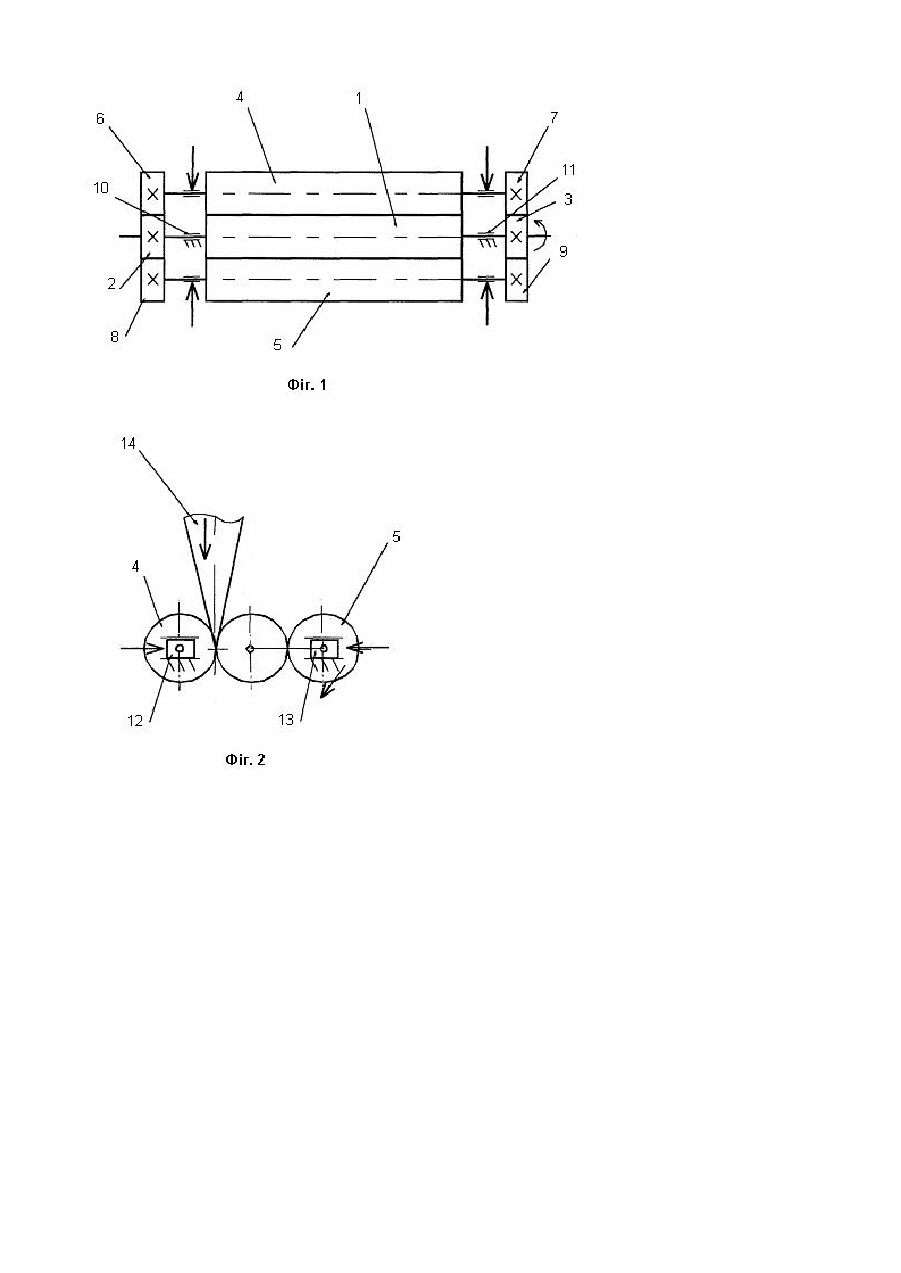

Винахід відноситься до області трикотажного машинобудування, а саме, до механізмів відтяжки полотна круглов'язальної машини. Відомий механізм відтяжки полотна круглов'язальної машини, що містить ведучий та ведений відтяжні валики з жорстко закріпленими на одному з кінців кожного циліндричними зубчастими колесами для кінематичного з'єднання відтяжних валиків між собою, при цьому ведучий відтяжний валик встановлений в нерухомих опорах, а ведений відтяжний валик встановлений в повзунах (див. Коган Л.П., Кеслер Ю.В. Однофонтурные кругловязальные машины. — М.: Легкая индустрия, 1968. — С.21, рис.13). Наявність одного веденого відтяжного валика не забезпечує стабільності відтяжки полотна (див. Гарбарук В.Н. Проектирование трикотажных машин. — Л.: Ма шиностроение, 1980. — 472с.). Крім того, наявність на одному із кінців кожного відтяжного валика циліндричного зубчастого колеса призводить, в результаті дії радіальних сил в з убчастому зачепленні, до нерівномірного притиску відтяжних валиків до полотна по їх довжині, що також призводить до порушення процесу стабільності відтяжки полотна, що знижує надійність роботи механізму. Відомий також механізм відтяжки полотна круглов'язальної машини, що містить ведучий та два ведені відтяжні валики з жорстко закріпленими на кінці кожного циліндричними зубчастими колесами для кінематичного з'єднання відтяжних валиків між собою, при цьому ведучий відтяжний валик встановлений в нерухомих опорах, а ведені відтяжні валики, розташовані по різні боки від ведучого, встановлені в повзунах (див. Машины кругловязальные однофонтурные типа КО-2. Техническое описание и инструкция по эксплуатации. — Черновцы, 1992. — с.51, рис.2). Проте таке вирішення проблеми стабілізації процесу відтяжки полотна не усуває недолік відомих механізмів відтяжки полотна круглов'язальних машин, а саме нерівномірність притиску відтяжних валиків до полотна по їх довжині, що знижує надійність роботи механізму відтяжки полотна. Таким чином в основу винаходу покладена задача створити таку конструкцію механізму відтяжки полотна круглов'язальної машини, в якій шляхом введення додаткових елементів та їх зв‘язків забезпечилось би підвищення надійності роботи механізму відтяжки полотна. Поставлена задача вирішена тим, що механізм відтяжки полотна круглов'язальної машини, що містить ведучий та два ведені відтяжні валики з жорстко закріпленими на кінці кожного циліндричними зубчастими колесами для кінематичного з'єднання відтяжних валиків між собою, при цьому ведучий відтяжний валик встановлений в нерухомих опорах, а ведені відтяжні валики, розташовані по різні боки від ведучого , встановлені в повзунах, згідно з винаходом, оснащений додатковими циліндричними зубчастими колесами, встановленими на інших кінцях відтяжних валиків для стабілізації притиску відтяжних валиків між собою. Оснащення механізму відтяжки полотна додатковими циліндричними зубчастими колесами, встановленими на інших кінцях відтяжних валиків, дозволяє рівномірно розподілити зусилля притиску відтяжних валиків до полотна по їх довжині, що забезпечує рівномірний притиск відтяжних валиків до полотна по всій його ширині і, таким чином, підвищити надійність його роботи. На фіг.1 представлена кінематична схема механізму відтяжки полотна круглов'язальної машини. На фіг.2 представлено розріз А-А механізму відтяжки полотна. Ме ханізм відтяжки полотна містить ведучий відтяжний валик 1 з жорстко закріпленими на його кінцях циліндричними зубчастими колесами 2 і 3, та ведені відтяжні валики 4 і 5 з жорстко закріпленими на їх кінцях циліндричними зубчастими колесами відповідно 6, 7 і 8, 9. Ведучий відтяжний валик 1 встановлений в нерухомих опорах 10, 11, а ведені відтяжні валики 4, 5, розташовані по різні боки від ведучого, встановлені в повзунах відповідно 12, 13. Між відтяжними валиками 1, 4, 5 заправлено полотно 14. Ме ханізм відтяжки полотна працює таким чином. При вмиканні машини ведучий відтяжний валик 1, встановлений в нерухомих опорах 10, 11, за допомогою привода (на фіг.1, 2 не показаний) одержує обертальний рух. Жорстко закріплені на його кінцях циліндричні зубчасті колеса 2, 3 приводять в обертальний рух відповідні циліндричні зубчасті колеса 6, 7 та 8, 9 і жорстко з'єднані з ними ведені відтяжні валики 4, 5. Ведені відтяжні валики 4, 5 встановлені в повзунах 12, 13 притискуються за допомогою пружин (на фіг.1, 2 не показані) до ведучого відтяжного валика 1 і до полотна 14, заправленого між ними. Сила тертя, що виникає при цьому, зумовлює відтяжку полотна, що необхідно для роботи круглов'язальної машини. Жорстке закріплення циліндричних зубчасти х коліс на кожному кінці відтяжних валиків забезпечує однакові умови притиску відтяжних валиків до полотна по всій його ширині, що стабілізує процес відтяжки полотна, тобто зумовлює підвищення надійності роботи механізму відтяжки полотна. Використання запропонованої конструкції механізму відтяжки полотна в складі круглов'язальної машини дозволяє: - розширити асортимент механізмів відтяжки полотна круглов'язальних машин; - підвищити якість полотна за рахунок стабілізацій зусилля його відтяжки; - підвищити ефективність механізму відтяжки полотна за рахунок підвищення надійності його роботи.
