Ширитель полотна круглов’язальної машини

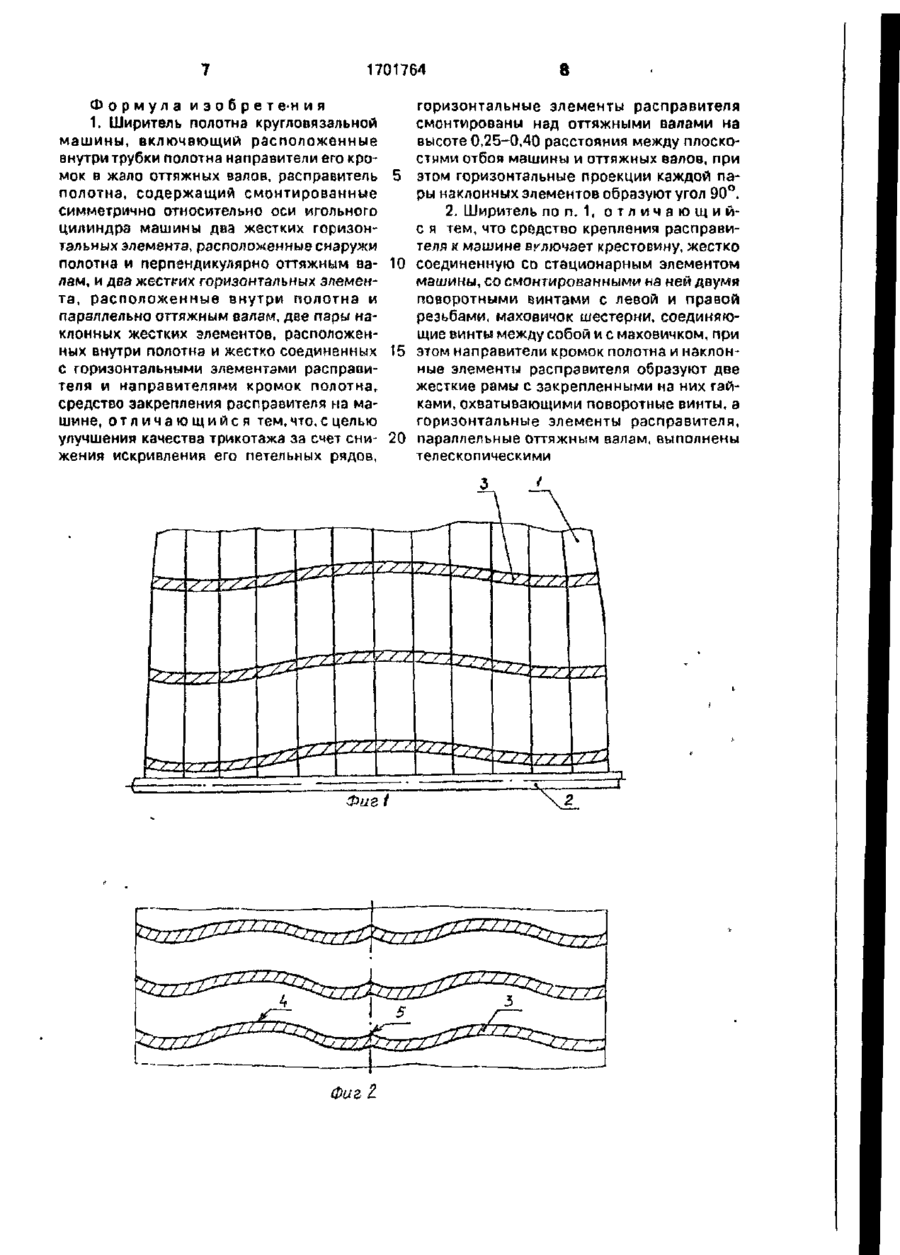

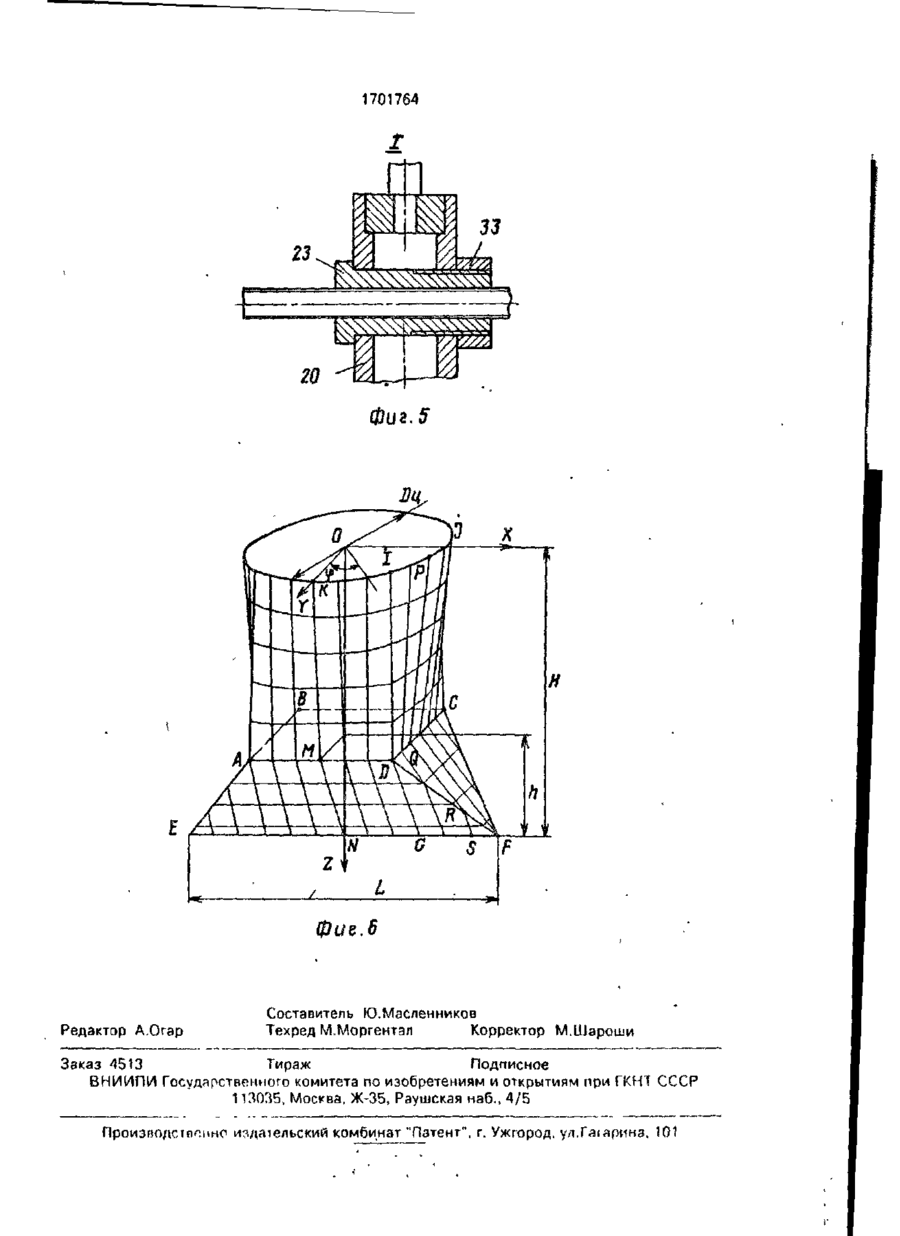

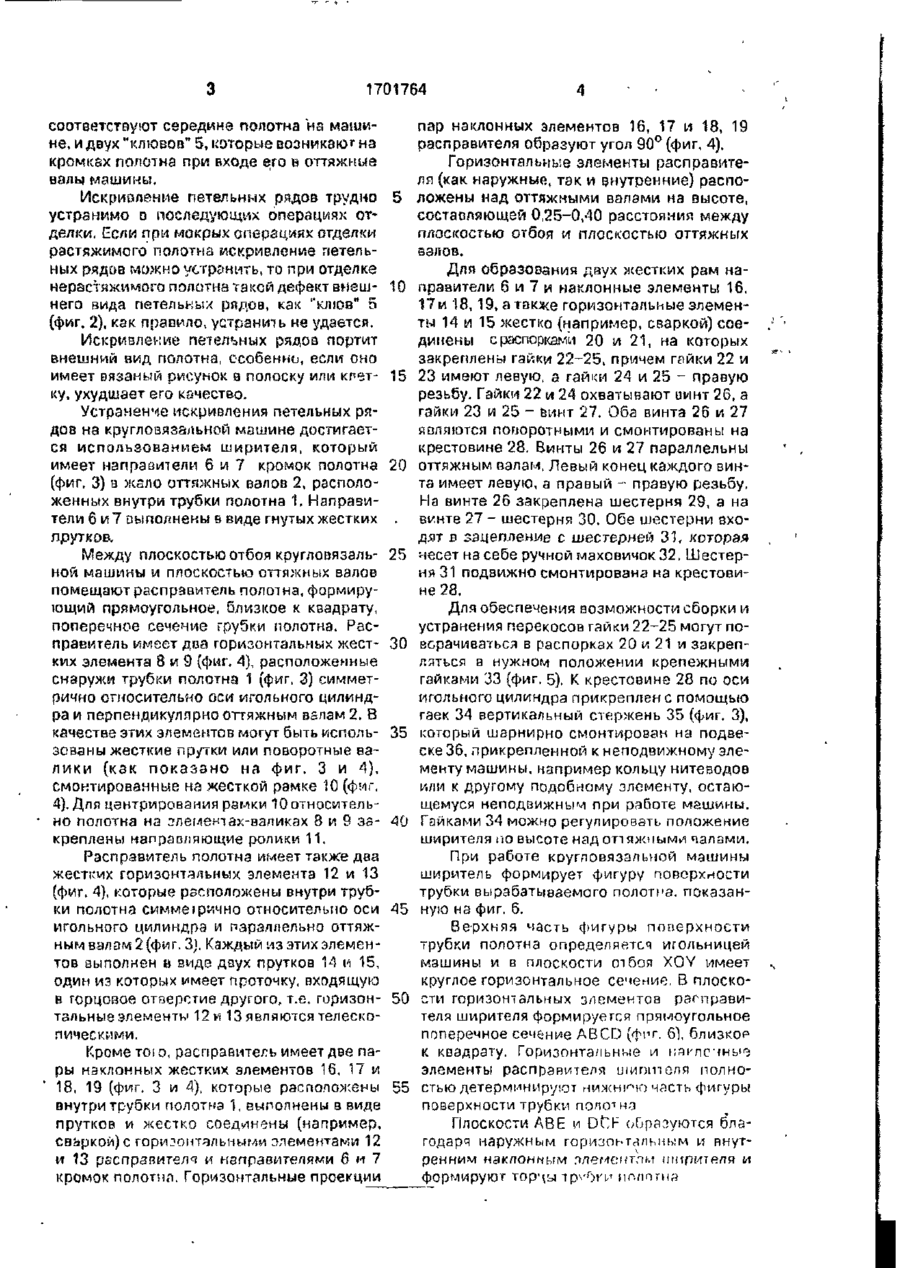

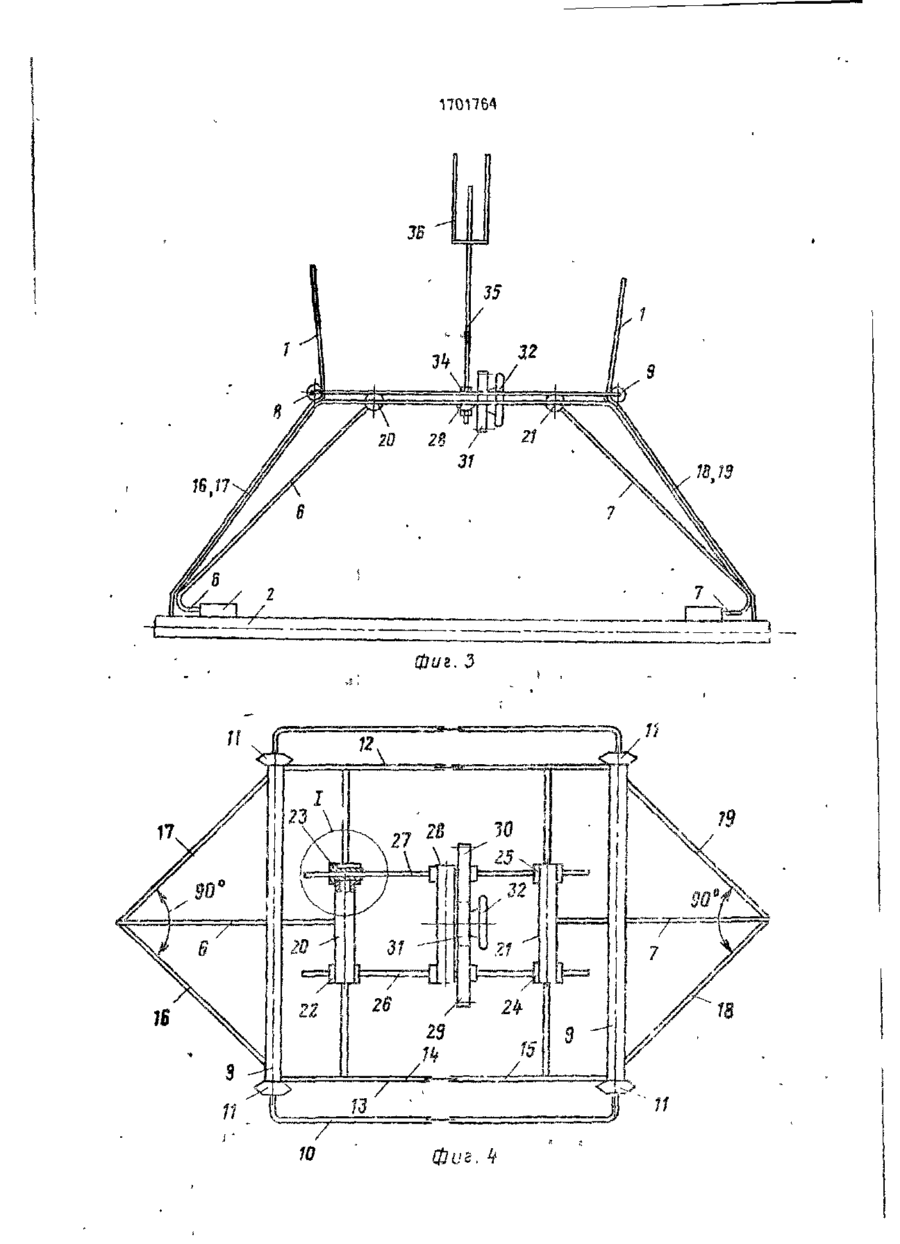

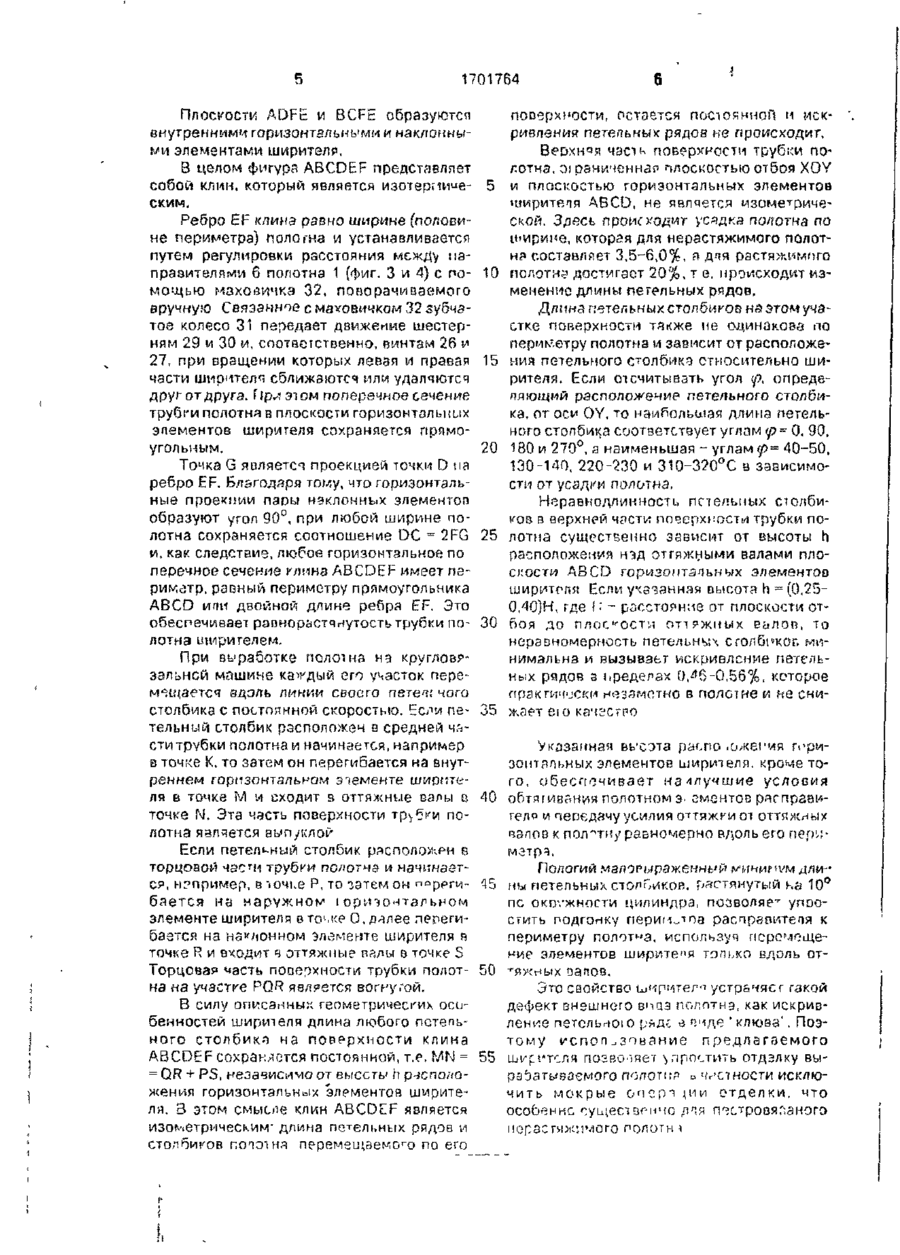

Изобретение относится к вязальной технике и позволяет улучшить качество трикотажа за счет снижения искривления его петельных рядов. Горизонтальные элементы расправителя полотна смонтированы над оттяжными валами на высоте 0,25-0,40 расстояния между плоскостями отбоя машины и оттяжных валов,-а горизонтальные проекции каждой пары наклонных элементов образуют угол 90°. 1 з.п ф-лы. б ил. Изобретение относится к вязальной технике, в частности к ширителям полотна кругловязальных машин, преимущественно большого диаметра, предназначенных для выработки растяжимого или нерастяжир-юго полотна и оснащенных валичным механизмом оттяжки. доа и столбиков, которая формируется на кругловязальной машине ширине лем. Яри использовании на круглоеязальной машине, оснащенной наличным механизмом оттяжки, ширителй известной конструкции при входе полотна 1 (фиг. і) в оттяжные валы 2 петель .ые ряды 3 искривляются из-за того что петельные столбики по периметру полотна имеют разн/ю длину. а скорость отвода полотна для каждого петельного столбика остается постоянной. Пегельный столбик посррд^е полотна имеет наибольшую дплну, и в этом месте петельный ряд выгибается ввер,; петельные столбики, близкие к кромкам полотна, имеют наименьшую длину, и петельный ряд выгибается пниз. Такое искривление петельных рядов сохраняется в полотне после снятия с машины. После продольного разрезания полотна и разворачивания е ю в одну плоскость линия петельных рядов имеет конфигурацию, показанную на фиг. 2 Для этой линии характерно наличие дйух "прогибоо" 4, которые Цель изобретения - эффективное устранение искривления петельных рядов полотна, вырабатываемого на кругловязальной машине. На фиг. 1 изображены линии петельных рядов полотна, входящего в оттяжные валы; на фиг. 2 - линии петельных рядов после разрезки и развертывания в одну плоскость полотна, изготовленного на кругловязальной машине, оснащенной известным ширителем: на фиг 3 - измеритель, общий вид, фронтальная проекция; на фиг. 4 - то же, горизонт адьная проекция, на фиг. 5 - узел I на фиг, 4; на фиг 6 - фигура поверхности трубки полотна с координатной сеткой, соответствующей направлению петельных ря fur Чщявн V 1701764 соответствуют середине полотна Via машине, и двух "клювов" 5, которые возникают на кромках полотна при входе его в оттяжные валы машины. Искривление петельних рядов трудно устранимо D последующих операціях отделки. Если при мокрых операциях отделки растяжимого полотна искривление петельных рядов можно устранить, то при отделке нерастяжимого полотна такой дефект внешнего вида петельных рядов, как "клюв" 5 (фиг. 2), как правило, устранить не удается. Искривление петельных рядов портит внешний вид полотна, особенно, если оно имеет вязаный рисунок з полоску или клетку, ухудшает его качество. Устранение искривления петельных рядов на кругловязальной машине достигается использованием ширителя, который имеет направиіели б и 7 кромок полотна (фиг, 3) в жзло оттяжных валов 2, расположенных внутри трубки полотна 1, Направители 8 и 7 выполнены s виде гнутых жестких прутков. Между плоскостью отбоя кругловязальной машины и плоскостью оттяжных валов помещают распрзвитель полотна, формирующий прямоугольное, близкое к квадрату, поперечное сечение гру5ки полотна. Распраеитель имеет два горизонтальных жестких элемента 8 и 9 (фиг. 4), расположенные снаружи трубки полотна 1 (фиг. 3) симметрично относительно оси игольного цилиндра и перпендикулярно оттяжным валам 2. В качестве этих элементов могут быть использованы жесткие пр/тки или поворотные валики (кзк показано на фиг. 3 и 4), смонтированные на жесткой рамке 10 (фиг. 4). Для центрирования рамки 10 относительно полотна на элементах-валиках 8 и 9 закреплены направляющие ролики 11. 5 10 15 20 25 30 35 40 Рэсправитель полотна имеет также два жестких горизонтальных элемента 12 и 13 (фиг. 4), которые расположены внутри трубки полотна симмеірично относительно оси 45 игольного цилиндра и параллельна оттяжным валам 2 (фиг. 3). Каждый из этих элементов выполнен в виде двух прутков 14 и 15, один из которых имеет проточку, входящую в торцовое отверстие другого, т.е. горизон 50 тал ьныэ элементы 12 и 13 являются телескопическими. Кроме тої о, расправитель имеет две пары наклонных жестких элементов 16, 17 и 18, 19 (фиг. 3 и 4), которые расположены 55 внутри трубки полотна 1, выполнены э виде прутков и жестко соединены (например, св=»ркой)с горизонтальными элементами 12 и 13 распрзвителя и управителями б и 7 кромок полотна. Горизонтальные проекции пар наклонных элементов 16, 17 и 18, 19 расправителя образуют угол 90° (фиг, 4). Горизонтальные элементы расправителя (как наружный, так и внутренние) расположены над оттяжными валами на высоте, состаолвющей 0,25-0,40 расстояния между плоскостью отбоя и плоскостью оттяжных залов. Для образования двух жестких рам направители 6 и 7 и наклонные элементы 16, 17 и 18,19, а также горизонтальные элементы 14 и 15 жестко (например, сваркой) соединены с распорками 20 и 21, на которых закреплены гайки 22-25, причем гайки 22 и 23 имеют левую, а гайки 24 и 25 - правую резьбу. Гайки 22 и 24 охватывают винт 26, а гайки 23 и 25 - винт 21. Оба винта 26 и 27 являются поворотными и смонтированы на крестовине 28. Винты 26 и 27 параллельны оттяжным валам. Левый конец каждого винта имеет левую, а правый - правую резьбу. На винте 26 закреплена шестерня 29, а на винте 27 - шестерня 30. Обе шестерни входят в зацепление с шестерней 31, которая несет на себе ручной маховичок 32. Шестерня 31 подвижно смонтирована на крестовине 28. Для обеспечения возможности сборки и устранения перекосов гайки 22-25 могут поверачиватьел в распорках 20 и 21 и закрепляться в нужном положении крепежными гайками 33 (фиг. 5). К крестовине 28 по оси игольного цилиндра прикреплен с помощью гаек 34 вертикальный стержень 35 (фиг. 3), который шэрнирно смонтирован на подвеске 36, прикрепленной к неподвижному элементу машины, например кольцу нитеводов или к другому подобному элементу, остающемуся неподвижным при работе машины. Гайками 34 можно регулировать положение ширителя по высоте над оттяжными палами. При работе кругловязальной машины ширитель формирует фигуру поверхности трубки вырабатываемого полотмэ. показанную на фиг. 6. Ве-рхияя часть фигуры поверхности трубки полотна определяется игольницей машины и в плоскости отбоя XOY имеет круглое горизонтальное сечение. В плоскости горизонтальных элементов рагпрэвителя ширителя формируется прямоугольное поперечное сечение ABCD (фрг. б"), близкое к квадрату. Горизонтальные и иаелечнь^ элементы расправителя шипит еля полностью детерминируют нижнюю часть фигуры поверхности трубки полотна Плоскости ABE и DO" образуются благодаря наружным горизонтальным и внутренним наклонным ллемеитлм t пирит для и формируют тор^ы тр\'г)ги поппгна 1701764 Плоскости ADFc и BCFE образуются поверхности, остается постоянной и искэнутреннимч горизонтальными и наклонныривления пегетьных рядов не происходит. ми элементами ширителя. Весхн^я часть поверхности трубки поВ целом фигура ABCDEF представляет лотна, 01 рзниченнар плоскостью отбоя XOY сабой клин, который является изотериче- 5 и плоскостью горизонтальных элементов ским. чіиритепя AECD, не является изометричеРебро EF клина равно ширине (половиской. Здесь происходит усадка попотна по не периметра) полотна и устанавливается ширине, которая для нерастяжимого полотпутем регулировки расстояния между пана составляет 3,5-6,0%, а дня растяжимого правителями б полотна 1 (Фиг. 3 и 4) с по- 10 полотна достигает 20%, т е. происходит измощью маховичка 32, поворачиваемого менение длины петельных рядов. вручную Связанное с маховичком 32 зубчаДлина петельных столбиков на этом учатое колесо 31 передает движение шестерстке поверхности также не одинакова по ням 29 и 30 и, соответственно, винтам 26 и периметру полотна и зависит от расположе27, при вращении которых левая и правая 15 ния петельного столбикэ относительно шичасти ширителя сближаются или удаляются рителя. Если отсчитывать угол
