Пристрій живлення обмотки напруги однофазного індукційного лічильника
Номер патенту: 63727
Опубліковано: 25.10.2011
Автори: Сотнік Ольга Василівна, Кучерук Олег Олександрович, Стрижак Василь Дем'янович
Формула / Реферат
Пристрій живлення обмотки напруги однофазного індукційного лічильника, що містить трансформатор струму, трансформатор напруги, який відрізняється тим, що осердя трансформатора напруги виготовлене з феромагнітного матеріалу з великою початковою магнітною проникністю і відносно малою індукцією насичення та увімкнення обмотки напруги лічильника до трансформатора напруги.
Текст

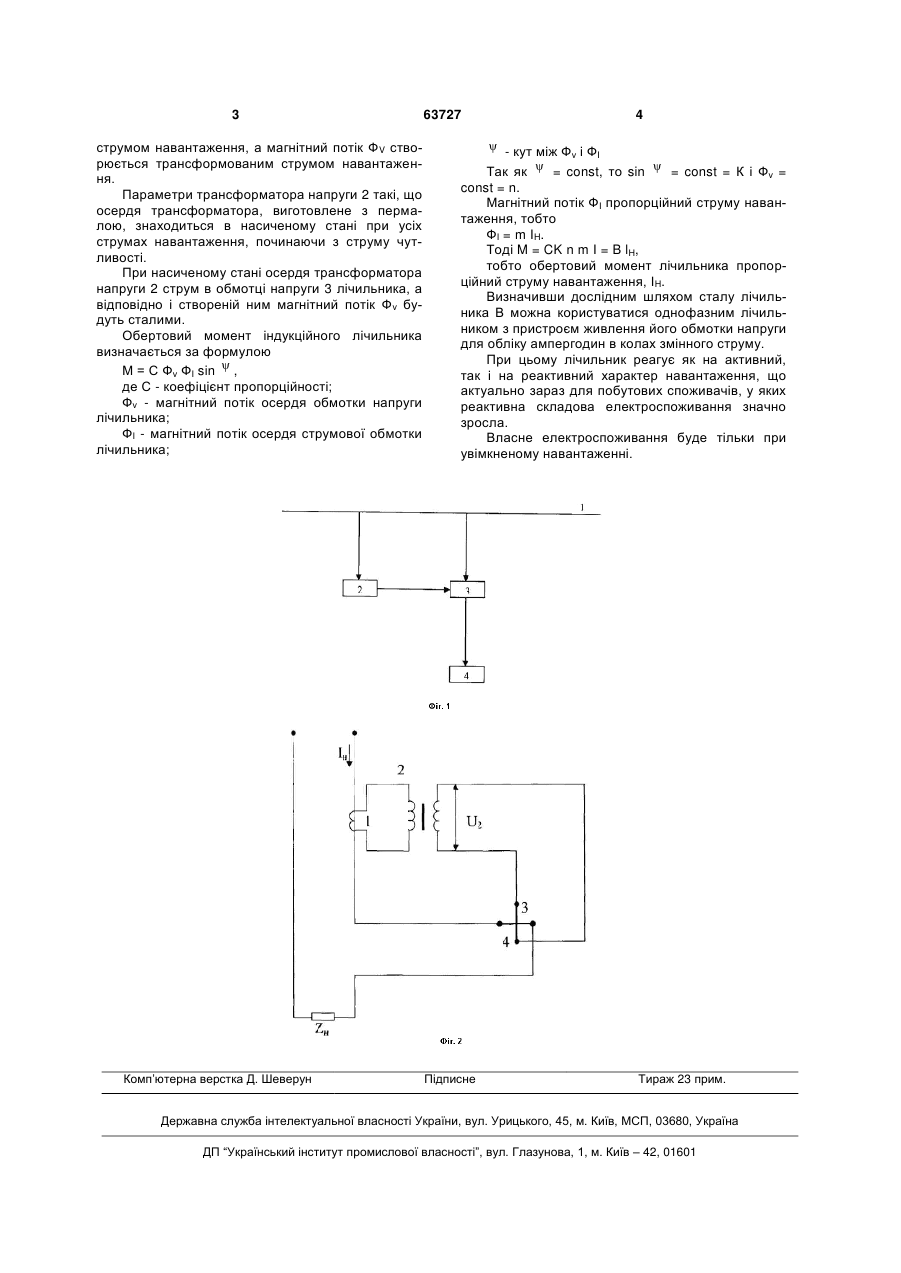

Пристрій живлення обмотки напруги однофазного індукційного лічильника, що містить трансформатор струму, трансформатор напруги, який відрізняється тим, що осердя трансформатора напруги виготовлене з феромагнітного матеріалу з великою початковою магнітною проникністю і відносно малою індукцією насичення та увімкнення обмотки напруги лічильника до трансформатора напруги. (19) (21) u201015401 (22) 20.12.2010 (24) 25.10.2011 (46) 25.10.2011, Бюл.№ 20, 2011 р. (72) СТРИЖАК ВАСИЛЬ ДЕМ'ЯНОВИЧ, СОТНІК ОЛЬГА ВАСИЛІВНА, КУЧЕРУК ОЛЕГ ОЛЕКСАНДРОВИЧ (73) КРЕМЕНЧУЦЬКИЙ НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ ІМЕНІ МИХАЙЛА ОСТРОГРАДСЬКОГО 3 струмом навантаження, а магнітний потік ФV створюється трансформованим струмом навантаження. Параметри трансформатора напруги 2 такі, що осердя трансформатора, виготовлене з пермалою, знаходиться в насиченому стані при усіх струмах навантаження, починаючи з струму чутливості. При насиченому стані осердя трансформатора напруги 2 струм в обмотці напруги 3 лічильника, а відповідно і створеній ним магнітний потік Фv будуть сталими. Обертовий момент індукційного лічильника визначається за формулою М = С Фv ФI sin , де С - коефіцієнт пропорційності; Фv - магнітний потік осердя обмотки напруги лічильника; ФI - магнітний потік осердя струмової обмотки лічильника; Комп’ютерна верстка Д. Шеверун 63727 4 - кут між Ф і Ф v I Так як = const, то sin = const = К і Фv = const = n. Магнітний потік ФI пропорційний струму навантаження, тобто ФI = m IH. Тоді M = CK n m I = B lH, тобто обертовий момент лічильника пропорційний струму навантаження, ІH. Визначивши дослідним шляхом сталу лічильника В можна користуватися однофазним лічильником з пристроєм живлення його обмотки напруги для обліку ампергодин в колах змінного струму. При цьому лічильник реагує як на активний, так і на реактивний характер навантаження, що актуально зараз для побутових споживачів, у яких реактивна складова електроспоживання значно зросла. Власне електроспоживання буде тільки при увімкненому навантаженні. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюPower supply device of voltage winding of a single-phase induction meter
Автори англійськоюStryzhak Vasyl Demianovych, Sotnyk Olha Vasylivna, Kucheruk Oleh Oleksandrovych
Назва патенту російськоюУстройство питания обмотки напряжения однофазного индукционного счетчика
Автори російськоюСтрижак Василий Демьянович, Сотнык Ольга Васильевна, Кучерук Олег Александрович
МПК / Мітки
МПК: G01R 11/54
Мітки: лічильника, напруги, пристрій, обмотки, індукційного, однофазного, живлення
Код посилання
