Пристрій для обліку ампер-годин в мережах змінного струму

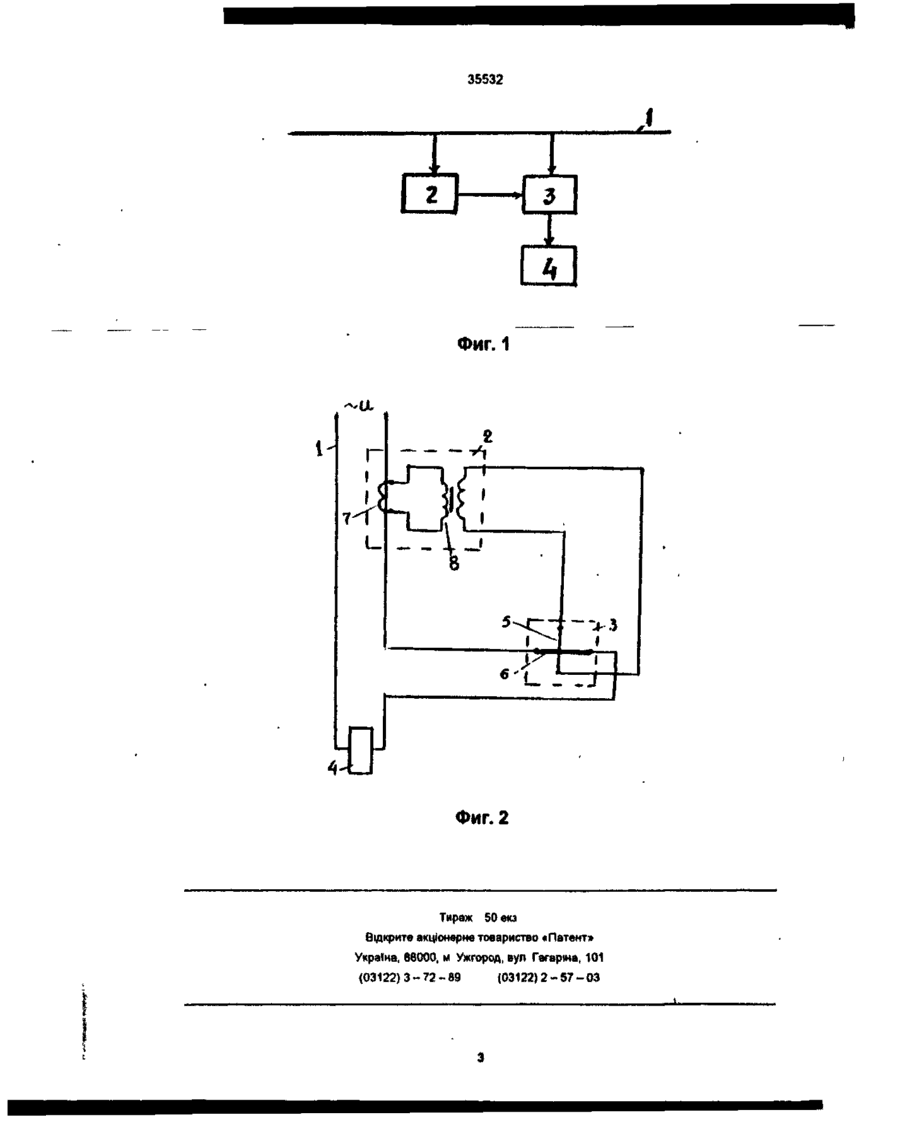

Пристрій для обліку ампергодин в мережах змінного струму и складається э вимірювальних трансформаторів струму та напруги, однофазного індукційного лічильника, який відрізняється тим, що осердя трансформатора напруги виготовлене з феромагнітного . матеріалу з великою початковою магнітною проникністю і відносно невеликою індукцією насичення, обмотка напруги лічильника підключена до трансформатора напруги, а струмова обмотка лічильника увімкнена послідовно з навантаженням. Винахід відноситься до вимірювальної техніки, служить для обліку електрики в мережах змінного струму. Відомі лічильники ампергодин з вимірювальним механізмом магнітоелектричної системи (див.Слравочник по электроизмерительным приборам, под редакцией К.К. Илюнина, Л., 1977, с.715). Якір цих лічильників підключається до мережі через додатковий пристрій. Основними частинами лічильника є рухома система, постійні магніти, струмоводи. Відомий пристрій для обліку повно? енергії в мережах змінного струму (див. А.С. N» 121507 GOIR 11/54, 1959). Цей пристрій складається з вимірювальних трансформаторів струму і напруги, випрямляча, згладжуючого фільтра, однофазного лічильника активної енергії, віброперетворювача з двома нормально замкненими і двома нормально розімкненими контактами. У цих пристроях обмотка напруги лічильника живиться безпосередньо від мережі, а струмова обмотка живиться через перетворювач випрямленим струмом мережі. Роль зворотного перетворювача постійного струму в змінний виконує віброперетворювач. Недоліком відомого пристрою є те, що в ньому перетворювач струму має малу технічну надійність і змінний струм в послідовній обмотці лічильника значно відрізняється від синусоїди, що негативно впливає на обертовий момент лічильника. В основу винаходу покладено спрощення конструкції, підвищення надійності, покращення енергетичних характеристик пристрою. Шляхом вилучення з пристрою для обліку повної енергії в мережах змінного струму випрямляча, згладжуючого фільтра, віброперетворювача і виготовлення трансформатора напруги, що міс титься в ньому, з феромагнітного матеріалу з великою початковою магнітною проникністю \ відносно невеликою індукцією насичення, наприклад, з пермалою, і вмикання обмотки напруги лічильника до трансформатора напруги, ё струмовоТ обмотки в коло навантаження спрощується конструкція пристрою і підвищується надійність його роботи. Суть винаходу пояснює креслення. На фіг.1 зображено структурну електричну схему пристрою. На фіг.2 зображено схему вмикання пристрою. Пристрій для обліку ампергодин в мережі'змінного струму 1 складається з блоку живлення 2 і однофазного лічильника активної енергії 3. Лічильник З враховує енергію спожиту навантаженням 4. Обмотка напруги 5 лічильника 3 підключена до блоку живлення 2, а струмова обмотка 6 лічильника 3 безпосередньо з'єднана з навантаженням 4. Блок живлення 2 складається з трансформатора струму 7 і трансформаторе напруги 8. Блок живлення 2 служить для підвищення чутливості лічильника і зсуву за фазою магнітного потоку Фу осердя магнітопроводу обмотки напруги по відношенню до магнітного потоку струмоеої обмотки лічильника Фі. Кут зсуву у між магнітними потоками буде сталим, тому що магнітний потік Фі створюється струмом навантаження, а магнітний потік Ф„ створюється трансформованим струмом навантаження. Параметри блоку живлення 2 підбираються такими, щоб осердя трансформатора напруги 8, виготовлене з пермалою, знаходилося в насиченому стані при усіх струмах навантаження, починаючи з струму чутливості лічильника. При насиченні осердя трансформатора напруги 8 струм в обмотці напруги 5 лічильника 3, а від сч to ю to 35532 повідно і створений ним магнітний потік Фу будуть сталими Обертовий момент індукційного лічильника визначається за формулою. М = с Ф у Ф і в і п ці де с - коефіцієнт пропорційності, Ф У - магнітний потік осердя струмової обмотки напруги, Фі-- магнітний потік осердя струмовоТ обмотки, ці - кут між Фу і s Фі Тому що ці = const, то Sin ці = const = К Фу const = n Магнітний потік Фі пропорційний струмові навантаження, тобто Ф1-ГПІ, Тоді, М = cknm I = В! Тобто обертовий момент лічильника пропорційний струмові навантаження J. Визначивши дослідним шляхом сталу лічильника В можна користуватися ним для обліку ампергодин в мережах змінного струму Ці пристрої реагують як на активний характер навантаження, так і на реактивний, що актуально зараз для побутових споживачів, у яких реактивна складова електроспоживання значно зросла Дані пристрої пакт» власне електроспоживання тільки при увімкненому навантаженні, що суттєво підвищує (хні енергетичні характеристики 35532 Фиг. 1 «т.^ w Фиг. 2 Тираж 50 екэ Відкрите акціонерне товариство «Патент» Україна, 88000, м Ужгород, вул Гагар»на, 101 (03122)3-72-89 (03122)2-57-03
