Пристрій для вироблення електроенергії
Номер патенту: 63924
Опубліковано: 25.10.2011
Автори: Ілющенко Володимир Іванович, Ілющенко Ігор Володимирович, Белоненко Владислав Олегович
Формула / Реферат
Пристрій для вироблення електроенергії, що містить вертикально встановлений корпус змінного перерізу з розширеннями у верхній і нижній частинах і виконаними у нижній частині отворами для припливу зовнішнього повітря, в якому розміщена пропелерна турбіна, поєднана з ротором електрогенератора, який відрізняється тим, що в стінці корпусу над отворами для припливу зовнішнього повітря виконаний щонайменше один вхідний отвір, взаємозв'язаний з конденсатором трубопроводом, підвідна частина якого розміщена так, що твірна її поверхні дотична до бічної поверхні корпусу, а пропелерна турбіна розміщена в нижній частині корпусу.
Текст

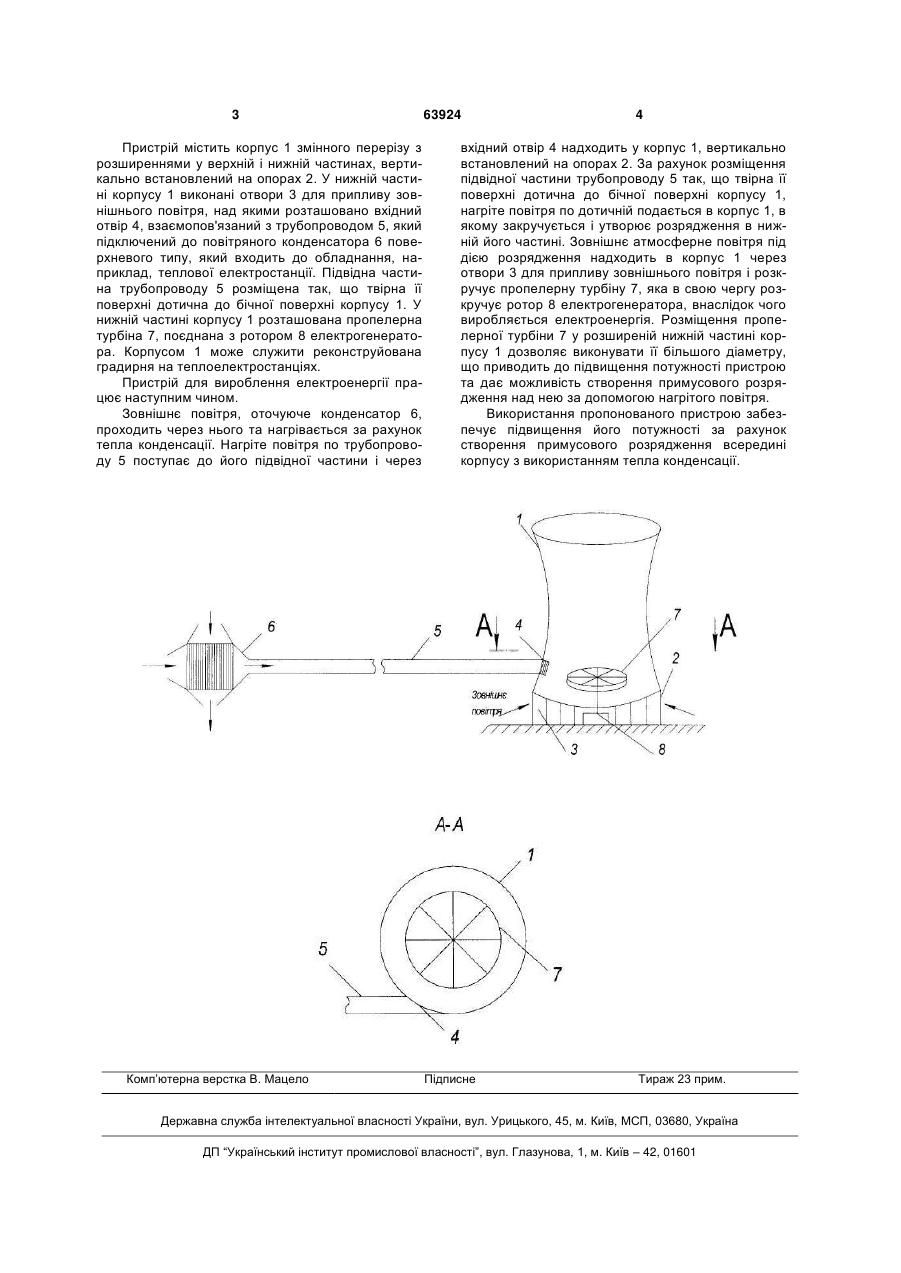

Пристрій для вироблення електроенергії, що містить вертикально встановлений корпус змінного 3 Пристрій містить корпус 1 змінного перерізу з розширеннями у верхній і нижній частинах, вертикально встановлений на опорах 2. У нижній частині корпусу 1 виконані отвори 3 для припливу зовнішнього повітря, над якими розташовано вхідний отвір 4, взаємопов'язаний з трубопроводом 5, який підключений до повітряного конденсатора 6 поверхневого типу, який входить до обладнання, наприклад, теплової електростанції. Підвідна частина трубопроводу 5 розміщена так, що твірна її поверхні дотична до бічної поверхні корпусу 1. У нижній частині корпусу 1 розташована пропелерна турбіна 7, поєднана з ротором 8 електрогенератора. Корпусом 1 може служити реконструйована градирня на теплоелектростанціях. Пристрій для вироблення електроенергії працює наступним чином. Зовнішнє повітря, оточуюче конденсатор 6, проходить через нього та нагрівається за рахунок тепла конденсації. Нагріте повітря по трубопроводу 5 поступає до його підвідної частини і через Комп’ютерна верстка В. Мацело 63924 4 вхідний отвір 4 надходить у корпус 1, вертикально встановлений на опорах 2. За рахунок розміщення підвідної частини трубопроводу 5 так, що твірна її поверхні дотична до бічної поверхні корпусу 1, нагріте повітря по дотичній подається в корпус 1, в якому закручується і утворює розрядження в нижній його частині. Зовнішнє атмосферне повітря під дією розрядження надходить в корпус 1 через отвори 3 для припливу зовнішнього повітря і розкручує пропелерну турбіну 7, яка в свою чергу розкручує ротор 8 електрогенератора, внаслідок чого виробляється електроенергія. Розміщення пропелерної турбіни 7 у розширеній нижній частині корпусу 1 дозволяє виконувати її більшого діаметру, що приводить до підвищення потужності пристрою та дає можливість створення примусового розрядження над нею за допомогою нагрітого повітря. Використання пропонованого пристрою забезпечує підвищення його потужності за рахунок створення примусового розрядження всередині корпусу з використанням тепла конденсації. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for generation of electric power
Автори англійськоюIliuschenko Volodymyr Ivanovych, Iliuschenko Ihor Volodymyrovych, Belonenko Vladyslav Olehovych
Назва патенту російськоюУстройство для выработки электроэнергии
Автори російськоюИлющенко Владимир Иванович, Илющенко Игорь Владимирович, Белоненко Владислав Олегович
МПК / Мітки
МПК: F03G 7/04
Мітки: пристрій, вироблення, електроенергії
