Пристрій для дозування сипких тіл

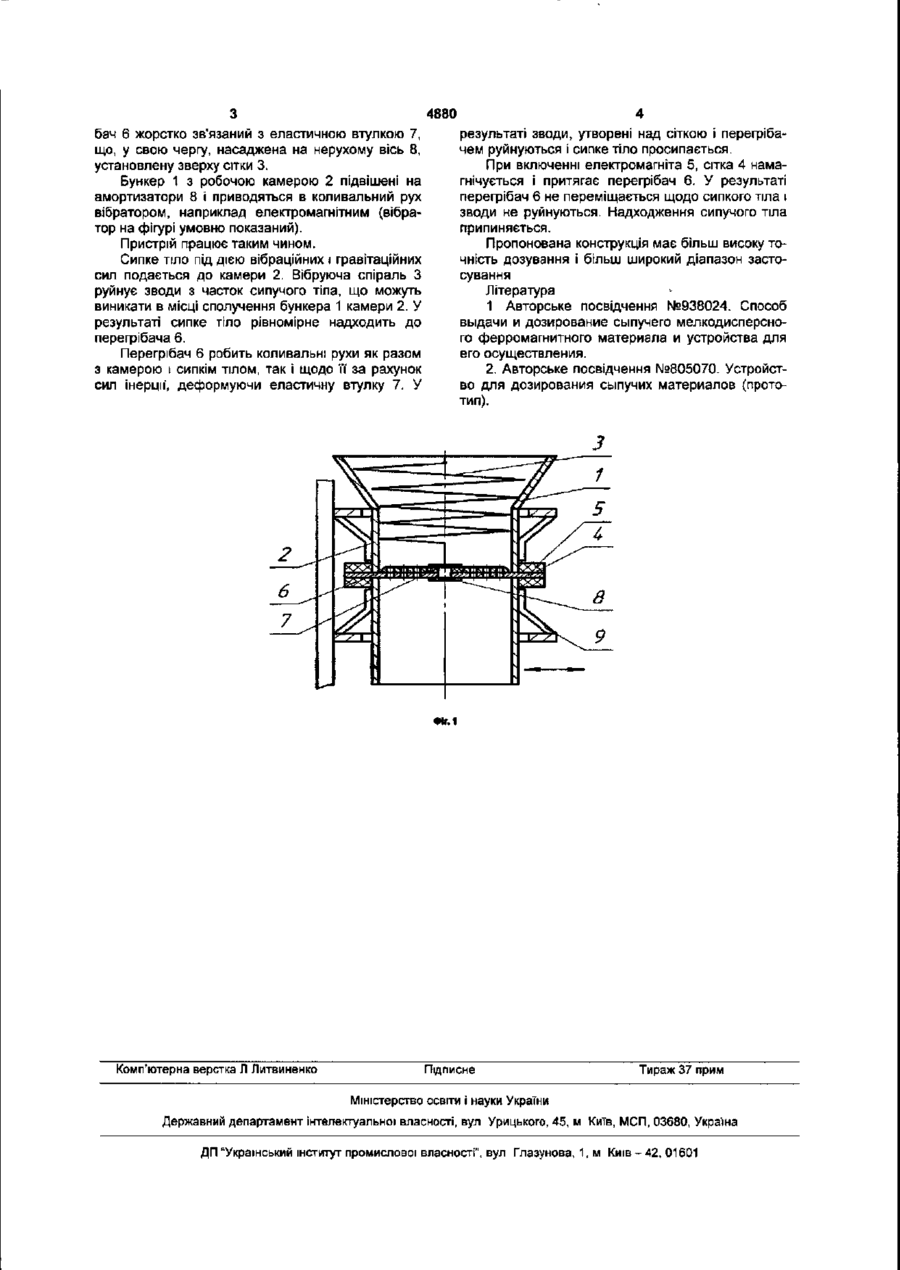

Пристрій для дозування сипких тіл, що містить бункер з робочою камерою з зовнішньої сторони, в якій розташована електромагнітна котушка, а з внутрішньої - сітка з перегрібачем, який відрізняється тим, що бункер і робоча камера з зовнішньої сторони оснащені вібратором і підвішені на амортизаторах, а усередині, знизу, жорстко закріплена сітка, на осі якої нерухомо насаджена еластична втулка, з'єднана з пластинчастим перфорованим перегрібачем (перегрібачами). Корисна модель відноситься до області дозування сипких тіл і може бути використана для підприємств хімічної' і харчової промисловості Відомий пристрій для дозування сипких матеріалів, що складається з корпуса з накопичувальною ємністю і розвантажувальним патрубком, змонтованим по осі клапана, і встановленим у корпусі барабана з мірною ємністю [1]. Недоліком є відносно не висока точність дозування в зв'язку з тим, що частки магнітного матеріалу під дією магнітного поля, створюваного електромагнітом розподіляється нерівномірно по обсязі клапана У результаті потоки сипучого тіла, що проходять між часточками неоднакові, що впливає на рівномірність заповнення мірної ємності, а відповідно і на точність дозування. Найбільш близьким до даного пристрою є пристрій для дозування сипких матеріалів утримуючий бункер з робочою камерою, із зовнішньої' сторони якої розташована електромагнітна котушка із сіткою і магнітні тіла. У бункері уздовж стінок під робочою камерою встановлена пружина з феромагнітного матеріалу [2]. До недоліків можна віднести - не можливість використовувати пристрій для сипкого феромагнітного тіла; - бункер і магнітні тіла повинні бути виготовлені зі строго визначеного матеріалу; - електромагнітний затвор не забезпечує рівномірність витікання сипкого тіла, тому що під дією електромагнітного поля і сипкого тіла магнітні часточки займають хаотичне положення. В основу корисної моделі поставлена задача створення пристрою, що дозволяє підвищити точність дозування за рахунок створення рівномірного витікання сипкого тіла через клапан Поставлена мета вирішується тим, що в пристрої для дозування сипких тіл, згідно винаходу, міститься бункер з робочою камерою, з зовнішньої сторони якої розташована електромагнітна котушка, а з внутрішньої сітка з перегрібачем, причому бункер і робоча камера з зовнішньої сторони постачені вібратором і підвішені на амортизатори, а усередині, з низу, жорстко закріплена сітка, на осі якої нерухомо насаджена еластична втулка, з'єднана з пластинчатим перфорованим перегрібачем (перегрібачами) Принципова схема пристрою показана на Фіг. Загальний вид Передбачуваний пристрій складається з бункера 1 з робочою камерою 2. Усередині камери і бункера розміщена спіраль 3, до якої при необхідності підвішуються вантажі, що дозволяють інтенсифікувати процес руйнування зводів У нижній частині камери жорстко закріплена сітка 4 з електромагнітом 5 У залежності від конструкції електромагніт може встановлюватися як безпосередньо на камері, так і окремо від її. В останньому випадку між сіткою і котушкою повинний бути передбачений зазор. Над сіткою 4 установлена перфорована пластина - перегрібай 6. Причому діаметри отворів перегрібача і сітки залежать від фізико-механічних характеристик сипучого тіла. Перегрібач і сітка виготовлені з магніто-м'якого матеріалу Перегрі 00 00 4880 бач 6 жорстко зв'язаний з еластичною втулкою 7, що, у свою чергу, насаджена на нерухому вісь 8, установлену зверху сітки 3. Бункер 1 з робочою камерою 2 підвішені на амортизатори 8 і приводяться в коливальний рух вібратором, наприклад електромагнітним (вібратор на фігурі умовно показаний). Пристрій працює таким чином. Сипке тіло під дією вібраційних і гравітаційних сил подається до камери 2. Вібруюча спіраль З руйнує зводи з часток сипучого тіла, що можуть виникати в місці сполучення бункера 1 камери 2. У результаті сипке тіло рівномірне надходить до перегрібача 6. Перегрібач 6 робить коливальні рухи як разом з камерою і сипкім тілом, так І щодо її за рахунок сил інерції, деформуючи еластичну втулку 7. У результаті зводи, утворені над сіткою і перегрібачем руйнуються і сипке тіло просипається. При включенні електромагніта 5, сітка 4 намагнічується і притягає перегрібач 6. У результаті перегрібач 6 не переміщається щодо сипкого тіла і зводи не руйнуються. Надходження сипучого тіла припиняється. Пропонована конструкція має більш високу точність дозування і більш широкий діапазон застосування Література 1 Авторське посвідчення №938024. Способ выдачи и дозирование сыпучего мелкодисперсного ферромагнитного материала и устройства для его осуществления. 2. Авторське посвідчення №805070. Устройство для дозирования сыпучих материалов (прототип). ir.i Комп'ютерна верстка Л Литвиненко Підписне Тираж 37 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м Київ - 42, 01601
