Пристрій візуального контролю значення електричної величини

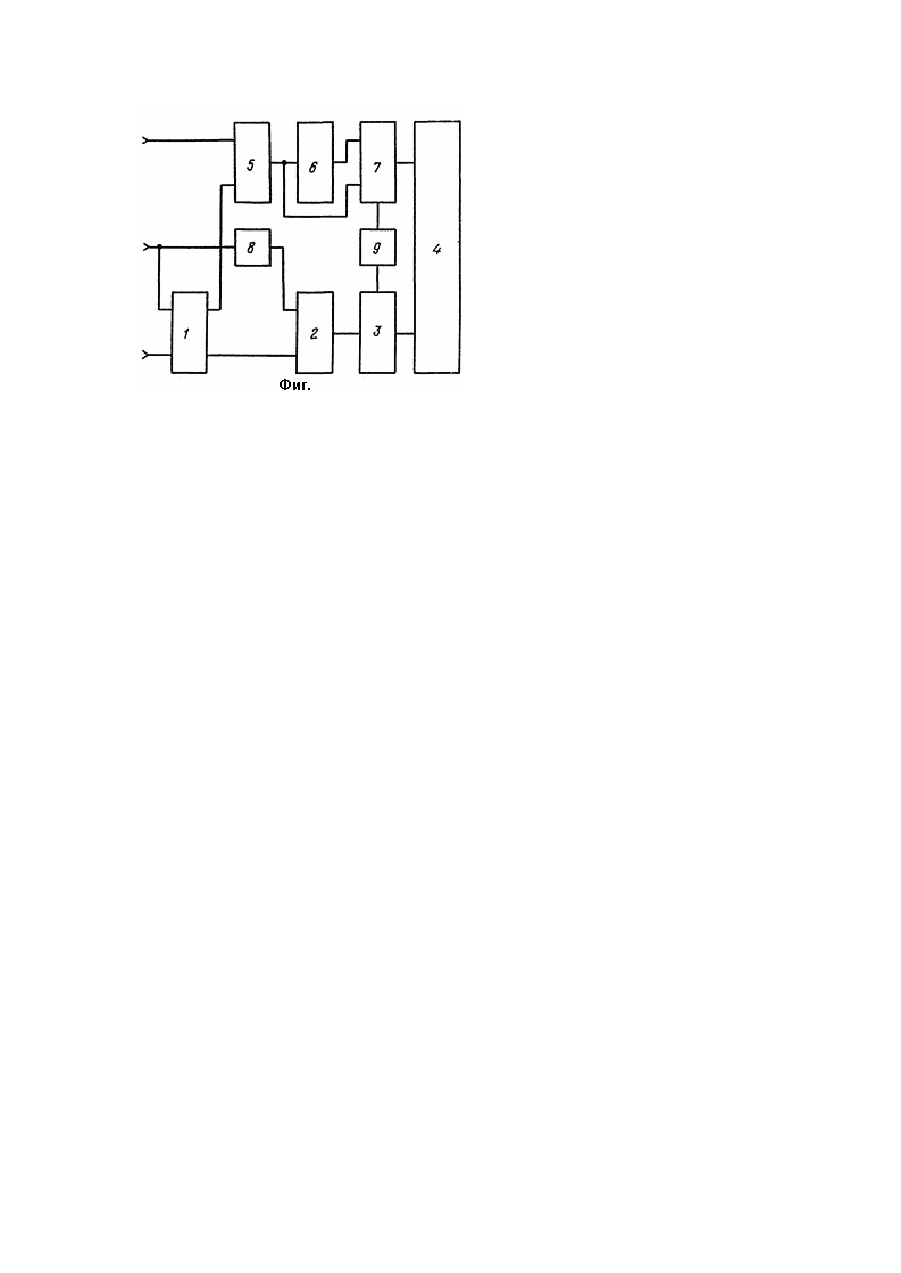

Изобретение относится к измерительной технике и может быть использовано при создании устройства отображения информации с дискретно-аналоговым индикатором. Целью изобретения является повышение точности оперативного визуального допускового контроля информационного кодированного сигнала путем изменения удельного веса шин младших и старших разрядов дискретно-аналогового индикатора (ДАИ) при сохранении соотношения их удельного веса, формы отсчета на ДАИ и двухтактного формирования светящейся линии на шкале. Структурная схема устройства приведена на чертеже (см. Фиг.). Устройство содержит входной преобразователь кода 1, первый блок суммирования 2, первый дополнительный преобразователь кода 3, дискретно-аналоговый индикатор (ДАИ) 4, второй блок суммирования 5, второй дополнительный преобразователь кода 6, блок коммутаторов 7, блок контроля четности 8, тактовый генератор 9. Первый выход входного - преобразователя кода 1 соединен с первым входом блока суммирования 2. Первый вход входного преобразователя кода 1 является первым входом устройства. Вторым входом устройства является первый вход блока суммирования 5, второй вход которого соединен с вторым выходом входного преобразователя кода 1, второй вход которого является третьим входом устройства и соединен с входом блока контроля четности 8, выход которого соединен с вторым входом блока суммирования 2. Первый выход тактового генератора 9 соединен с управляющим входом блока коммутаторов 7, а второй выход - с первым входом дополнительного преобразователя кода 3, второй вход которого соединен с выходом блока суммирования 2. Выход блока суммирования 5 соединен с первым сигнальным входом блока коммутаторов 7 и входом дополнительного преобразователя кода 6, выход которого соединен с вторым сигнальным входом блока коммутаторов 7, выход которого соединен с первым входом ДАИ 4, второй вход которого соединен с выходом преобразователя кода 3. При этом первый и второй выходы входного преобразователя кода 1 образуют шины с четным удельным весом. Устройство работает следующим образом. На его входы поступает двоичный код, например, код семисегментного цифрового индикатора, содержащий информацию о 2'/2 десятичных разрядах числа, подлежащего отображению. Код младшего десятичного разряда обрабатывается входным преобразователем кода 1, код среднего разряда преобразователем кода 1 и блоком контроля четности 8, а код неполного старшего разряда - блоком суммирования 5. На выходе преобразователя кода 1 формируется единичный код, в котором числа представлены количеством знаков "1" числа младшего разряда, который поступает в блок суммирования 2, и единичный код числа среднего разряда, поступающий в блок суммирования 5. На выходе блока контроля четности 8 устанавливается единичный потенциал при нечетном числе в среднем десятичном разряде входного кода. Блок суммирования 5 складывает коды числа среднего десятичного разряда, по- . ступающего с второго выхода преобразователя кода 1, и числа старшего десятичного разряда с соответствующим удельным весом. На выходе блока суммирования 5 формируется единичный код суммы, который поступает на вход преобразователя кода 6 и на второй сигнальный вход блока коммутаторов 7. На вы ходе преобразователя 6 формируется единичный позиционный код, в котором число выражается положением знака "1" в ряду знаков "0" суммы, который поступает на первый сигнальный вход блока коммутаторов 7. Блок суммирования 2 складывает число младшего десятичного разряда, поступающее с первого выхода преобразователя кода 1, и число с выхода блока контроля четности 8 с соответствующим удельным весом. С выхода блока суммирования 2 код суммы поступает на второй вход преобразователя кода 3. На его выходе формируются единичный код суммы при нулевом логическом уровне, поступающем от тактового генератора 9, и единичный код максимального числа младших разрядов, если от тактового генератора 9 подводится логическая "1". Кроме того, импульсы тактового генератора 9, имеющие скважность два поступают на управляющий вход блока коммутаторов 7. Возбуждение ДАИ 4 происходит в соответствии с кодами на выходе преобразователя кода 3 и блока коммутаторов 7 в два такта. В течение первого такта при логической "1" на выходе тактового генератора 9 возбуждаются все полные старшие разряда ДАИ 4 из числа участвующих в индикации. Во время этого такта с выхода преобразователя кода 3 на шины младших разрядов ДАИ 4 подводится единичный код максимального числа младших разрядов, а с выхода блокакоммутаторов 7 на шины старших разрядов ДАИ 4 единичный код суммы, поступающий на первые сигнальные входы блока 7. В течение второго такта при логическом "0" на выходе тактового генератора 9 возбуждаются элементы одного неполного старшего разряда ДАИ 4 из числа участвующих в индикации. Во время этого такта с выхода преобразователя кода 3 на шины младших разрядов ДАИ 4 подводится единичный код числа, сформированного первым блоком суммирования 2, а с выхода блока коммутаторов 7 на шины старших разрядов ДАИ 4 - единичный позиционный код суммы, поступивший на вторые сигнальные входы блока 7. Частоту тактовы х импульсов выбирают выше критической частоты слияния мельканий, поэтому оператор наблюдает на ДАИ 4 светящуюся линию, длина ко торой пропорциональна числу, код которого подводится на вход устройства.
