Спосіб визначення опору деревини ударному стиранню

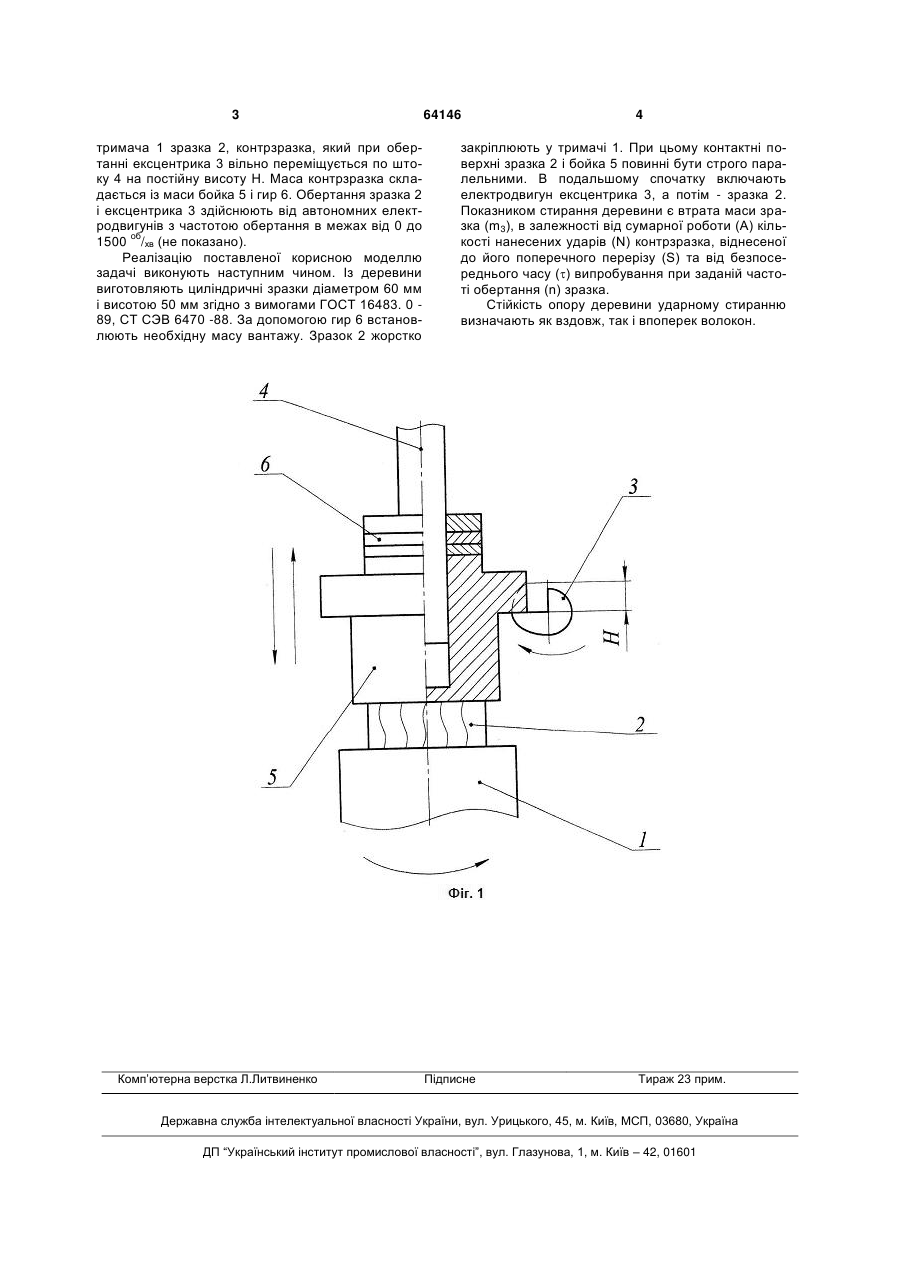

Спосіб визначення опору деревини ударному стиранню, що включає обертальний рух зразка, який відрізняється тим, що контакт в зоні тертя здійснюють повторними ударами контрзразка по поверхні зразка, чим забезпечують стирання деревини в процесі ударного навантаження, при цьому опір деревини ударному стиранню оцінюють втратою маси (m3) зразка в залежності від величини відношення сумарної роботи (А) кількості нанесених ударів (N) контрзразка до площі поперечного перерізу (S) зразка за час випробування () при заданій частоті його обертання (n), а величину сумарної робот кількості нанесених ударів визначають за формулою: Корисна модель належить до механічних випробувань матеріалів, і зокрема може бути використана для визначення опору деревини ударному стиранню. Відомий спосіб [патент України на корисну модель № 50160, G01N3/56. Спосіб визначення опору деревини стиранню. Бюл. №10 від 25.05.2010], згідно якого навантаженому зразку надають обертальний рух навколо своєї осі і створюють навколо нього обертання контрзразка. Такі деталі, виготовлені із деревини, як паланки транспортерів, лопаті мотовил жаток, зернових і силосозбиральних комбайнів, соломотрясів, ролики елеваторів та інше працюють на зношування при одночасному впливу ударних навантажень, які спричиняють їх додаткове руйнування за рахунок утворення вм'ятин, тріщин, сколів, розшарування і розриву волокон. Тому експериментальні дані, отримані в процесі зношування деревини при статичних навантаженнях, не враховують реальні умови роботи готових деталей і не можуть бути використані при виконанні оптимальних розрахунків їх геометрії і розмірів. Корисною моделлю ставиться задача розробки способу, який забезпечить наближення умов випробування деревини на стирання до роботи готових виробів за рахунок одночасної дії на зразок сил тертя і ударних навантажень. Поставлена корисною моделлю задача досягається тим, що у способі визначення опору деревини ударному стиранню, що включає обертальний рух зразка, згідно корисної моделі контакт в зоні тертя здійснюють повторними ударами контрзразка по поверхні зразка, чим забезпечують стирання деревини в процесі ударного навантаження, при цьому опір деревини ударному стиранню оцінюють втратою маси (m3) зразка в залежності від величини відношення сумарної роботи (А) кількості нанесених ударів (N) контрзразка до площі поперечного перерізу (S) зразка за час випробування () при заданій частоті його обертання (n), а величину сумарної роботи кількості нанесених ударів визначають за формулою: N A   m  g  H , Дж / мм 2 , 1 (13) 64146 (11) UA 1 де: m - маса контрзразка, кг; g - прискорення сили тяжіння, м/с; Н - висота падіння контрзразка, м; N - кількість нанесених ударів. На фіг. 1 представлена кінематична схема випробування. Для реалізації поставленої корисною моделлю задачі використовують пристрій, що складається із (19) N A   m  g  H , Дж / мм 2 , U де: m - маса контрзразка, кг; g - прискорення сили тяжіння, м/с; Н - висота падіння контрзразка, м. N - кількість нанесених ударів. 3 тримача 1 зразка 2, контрзразка, який при обертанні ексцентрика 3 вільно переміщується по штоку 4 на постійну висоту Н. Маса контрзразка складається із маси бойка 5 і гир 6. Обертання зразка 2 і ексцентрика 3 здійснюють від автономних електродвигунів з частотою обертання в межах від 0 до об 1500 /хв (не показано). Реалізацію поставленої корисною моделлю задачі виконують наступним чином. Із деревини виготовляють циліндричні зразки діаметром 60 мм і висотою 50 мм згідно з вимогами ГОСТ 16483. 0 89, СТ СЭВ 6470 -88. За допомогою гир 6 встановлюють необхідну масу вантажу. Зразок 2 жорстко Комп’ютерна верстка Л.Литвиненко 64146 4 закріплюють у тримачі 1. При цьому контактні поверхні зразка 2 і бойка 5 повинні бути строго паралельними. В подальшому спочатку включають електродвигун ексцентрика 3, а потім - зразка 2. Показником стирання деревини є втрата маси зразка (m3), в залежності від сумарної роботи (А) кількості нанесених ударів (N) контрзразка, віднесеної до його поперечного перерізу (S) та від безпосереднього часу () випробування при заданій частоті обертання (n) зразка. Стійкість опору деревини ударному стиранню визначають як вздовж, так і впоперек волокон. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
