Спосіб видобування корисних копалин буропідривним методом
Номер патенту: 64145
Опубліковано: 25.10.2011
Автори: Кононенко Максим Миколайович, Миронова Інна Геннадіївна, Хоменко Олег Євгенович
Формула / Реферат
Спосіб видобування корисних копалин буропідривним методом, що включає підготовку та нарізку очисних камер, в процесі очисних робіт буріння віял свердловин з наступним їх заряджанням, висаджуванням і транспортуванням відбитої руди до вертикального стовбура та видаванням на поверхню, який відрізняється тим, що перед заряджанням із кожного бурового орту виконують оббурювання запасів руди кожної камери віялами свердловин у напрямку підповерху, що лежить нижче, після чого доставляють окремі компоненти для виготовлення суміші безпосередньо біля кожного віяла, який далі заряджають для формування емульсійної вибухової речовини в свердловинах віял.
Текст

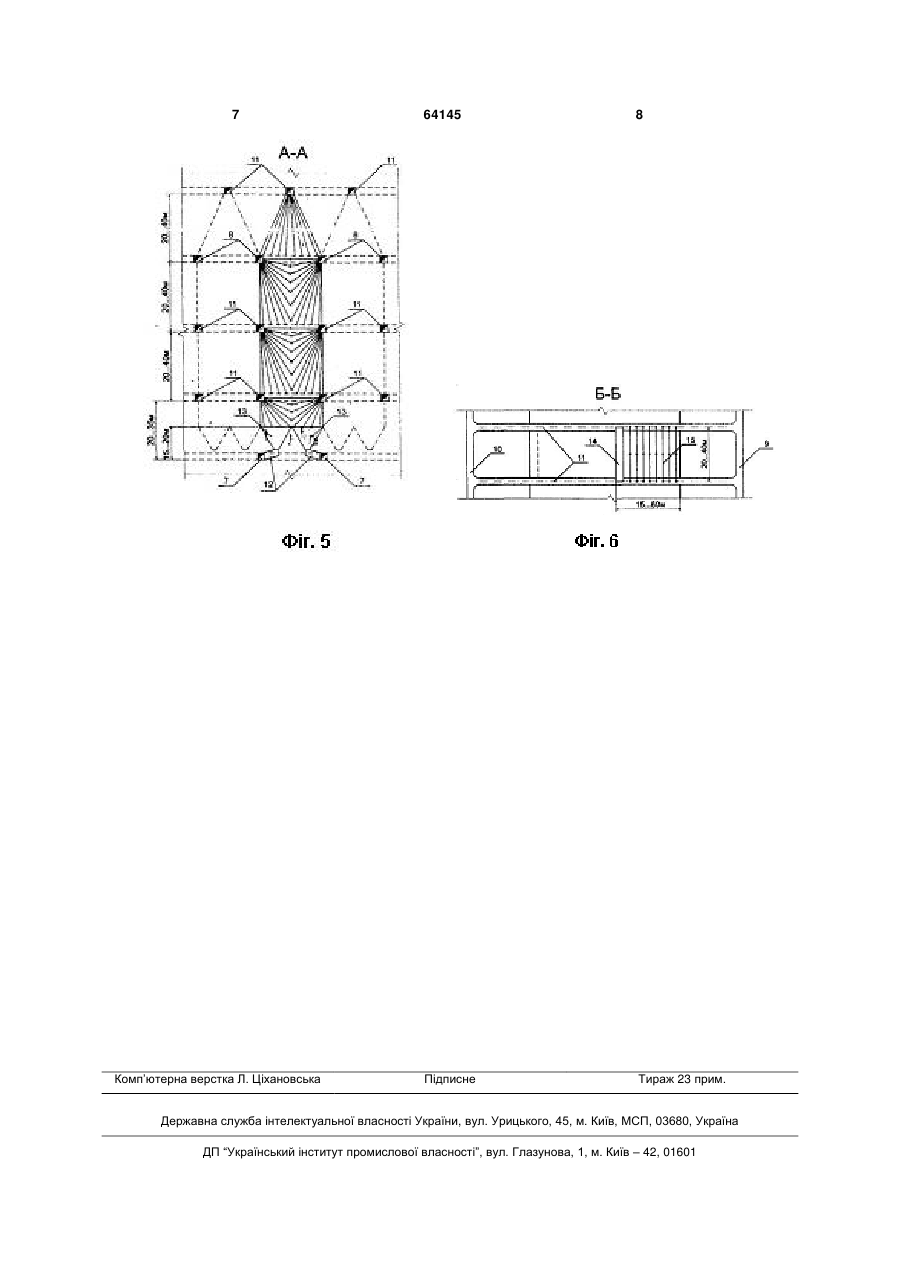

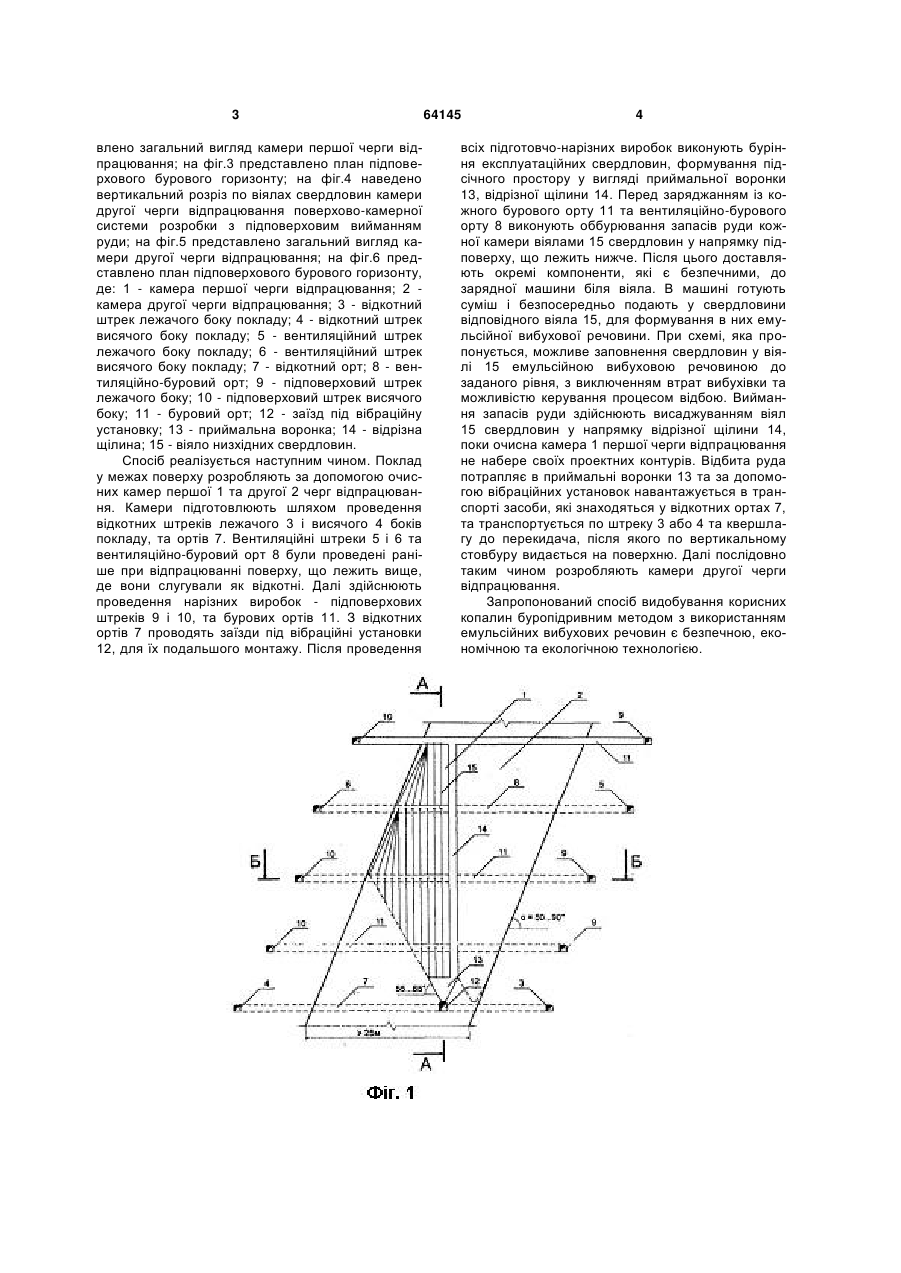

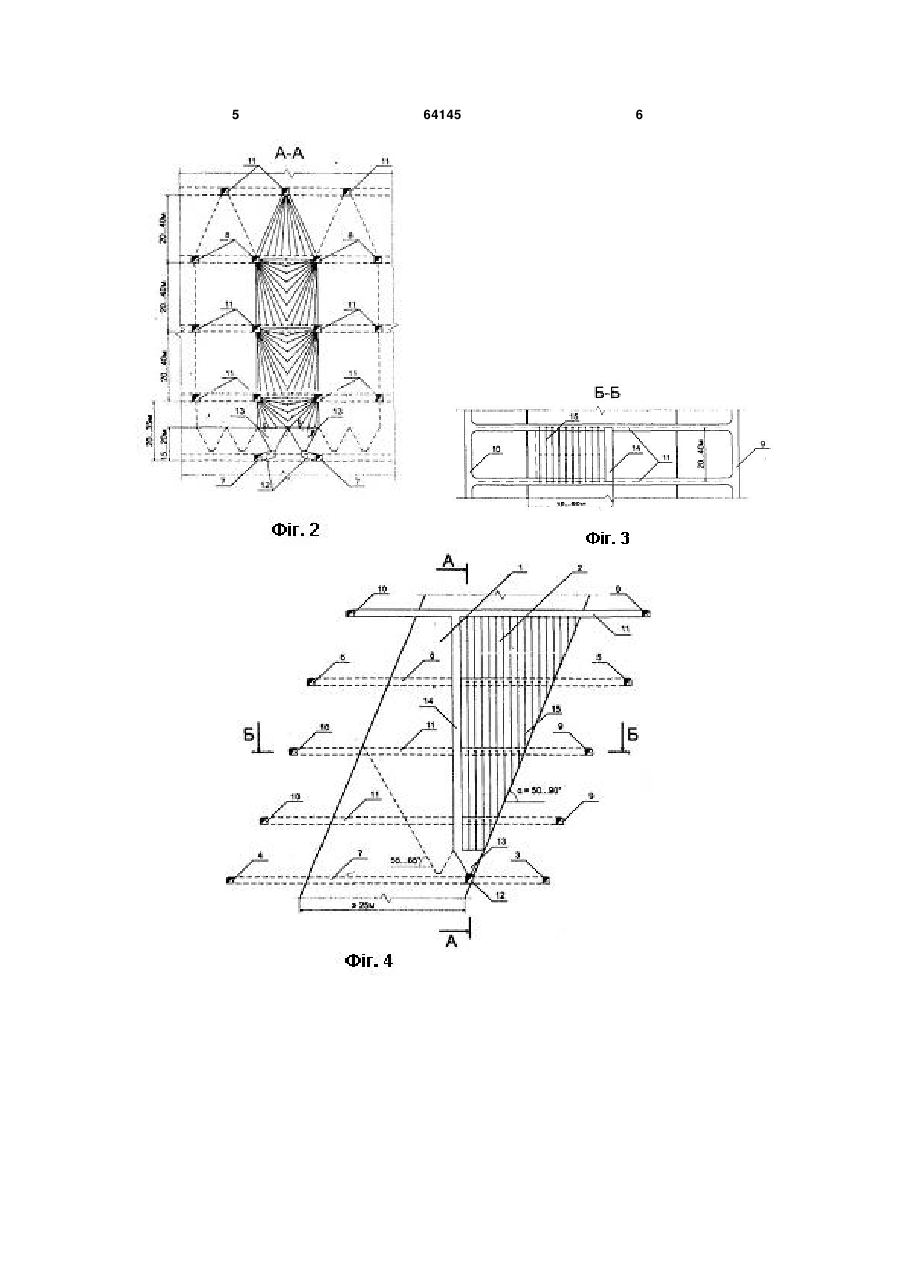

Спосіб видобування корисних копалин буропідривним методом, що включає підготовку та нарізку очисних камер, в процесі очисних робіт буріння 3 влено загальний вигляд камери першої черги відпрацювання; на фіг.3 представлено план підповерхового бурового горизонту; на фіг.4 наведено вертикальний розріз по віялах свердловин камери другої черги відпрацювання поверхово-камерної системи розробки з підповерховим вийманням руди; на фіг.5 представлено загальний вигляд камери другої черги відпрацювання; на фіг.6 представлено план підповерхового бурового горизонту, де: 1 - камера першої черги відпрацювання; 2 камера другої черги відпрацювання; 3 - відкотний штрек лежачого боку покладу; 4 - відкотний штрек висячого боку покладу; 5 - вентиляційний штрек лежачого боку покладу; 6 - вентиляційний штрек висячого боку покладу; 7 - відкотний орт; 8 - вентиляційно-буровий орт; 9 - підповерховий штрек лежачого боку; 10 - підповерховий штрек висячого боку; 11 - буровий орт; 12 - заїзд під вібраційну установку; 13 - приймальна воронка; 14 - відрізна щілина; 15 - віяло низхідних свердловин. Спосіб реалізується наступним чином. Поклад у межах поверху розробляють за допомогою очисних камер першої 1 та другої 2 черг відпрацювання. Камери підготовлюють шляхом проведення відкотних штреків лежачого 3 і висячого 4 боків покладу, та ортів 7. Вентиляційні штреки 5 і 6 та вентиляційно-буровий орт 8 були проведені раніше при відпрацюванні поверху, що лежить вище, де вони слугували як відкотні. Далі здійснюють проведення нарізних виробок - підповерхових штреків 9 і 10, та бурових ортів 11. З відкотних ортів 7 проводять заїзди під вібраційні установки 12, для їх подальшого монтажу. Після проведення 64145 4 всіх підготовчо-нарізних виробок виконують буріння експлуатаційних свердловин, формування підсічного простору у вигляді приймальної воронки 13, відрізної щілини 14. Перед заряджанням із кожного бурового орту 11 та вентиляційно-бурового орту 8 виконують оббурювання запасів руди кожної камери віялами 15 свердловин у напрямку підповерху, що лежить нижче. Після цього доставляють окремі компоненти, які є безпечними, до зарядної машини біля віяла. В машині готують суміш і безпосередньо подають у свердловини відповідного віяла 15, для формування в них емульсійної вибухової речовини. При схемі, яка пропонується, можливе заповнення свердловин у віялі 15 емульсійною вибуховою речовиною до заданого рівня, з виключенням втрат вибухівки та можливістю керування процесом відбою. Виймання запасів руди здійснюють висаджуванням віял 15 свердловин у напрямку відрізної щілини 14, поки очисна камера 1 першої черги відпрацювання не набере своїх проектних контурів. Відбита руда потрапляє в приймальні воронки 13 та за допомогою вібраційних установок навантажується в транспорті засоби, які знаходяться у відкотних ортах 7, та транспортується по штреку 3 або 4 та квершлагу до перекидача, після якого по вертикальному стовбуру видається на поверхню. Далі послідовно таким чином розробляють камери другої черги відпрацювання. Запропонований спосіб видобування корисних копалин буропідривним методом з використанням емульсійних вибухових речовин є безпечною, економічною та екологічною технологією. 5 64145 6 7 Комп’ютерна верстка Л. Ціхановська 64145 8 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod of mineral mining with explosion drilling method
Автори англійськоюKononenko Maksym Mykolaiovych, Khomenko Oleh Yevhenovych, Myronova Inna Hennadiivna
Назва патенту російськоюСпособ добычи полезных ископаемых буровзрывным методом
Автори російськоюКононенко Максим Николаевич, Хоменко Олег Евгеньевич, Миронова Инна Геннадиевна
МПК / Мітки
МПК: E21C 41/16
Мітки: спосіб, методом, буропідривним, видобування, корисних, копалин
