Спосіб створення акустичних коливань за допомогою п’єзоелемента
Номер патенту: 64210
Опубліковано: 25.10.2011
Формула / Реферат
Спосіб створення акустичних коливань за допомогою п'єзоелемента шляхом збудження п'єзоелемента від генератора електричних коливань на резонансній частоті, який відрізняється тим, що використовують п'єзоелемент з двома системами електродів, першу систему електродів підключають до генератора електричних коливань, а другу систему електродів підключають до генератора електричних коливань через котушку індуктивності, причому індуктивність створює з ємністю між електродами другої системи електродів коливальний контур, що забезпечує електромеханічний зворотний зв'язок з першою системою електродів.
Текст

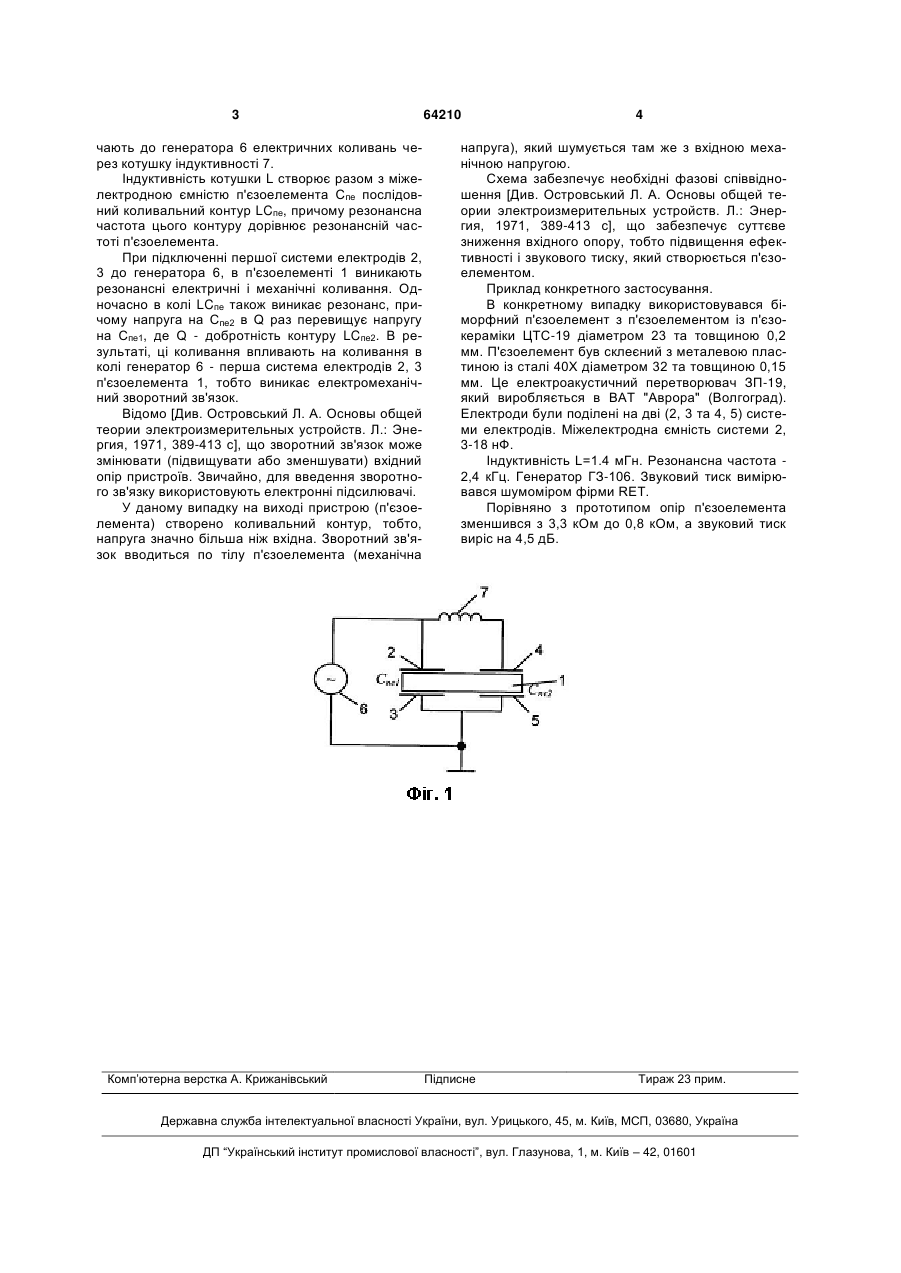

Спосіб створення акустичних коливань за допомогою п'єзоелемента шляхом збудження п'єзоелемента від генератора електричних коливань на 3 чають до генератора 6 електричних коливань через котушку індуктивності 7. Індуктивність котушки L створює разом з міжелектродною ємністю п'єзоелемента Спе послідовний коливальний контур LCпe, причому резонансна частота цього контуру дорівнює резонансній частоті п'єзоелемента. При підключенні першої системи електродів 2, 3 до генератора 6, в п'єзоелементі 1 виникають резонансні електричні і механічні коливання. Одночасно в колі LCпe також виникає резонанс, причому напруга на Спе2 в Q раз перевищує напругу на Спе1, де Q - добротність контуру LCпe2. В результаті, ці коливання впливають на коливання в колі генератор 6 - перша система електродів 2, 3 п'єзоелемента 1, тобто виникає електромеханічний зворотний зв'язок. Відомо [Див. Островський Л. А. Основы общей теории электроизмерительных устройств. Л.: Энергия, 1971, 389-413 с], що зворотний зв'язок може змінювати (підвищувати або зменшувати) вхідний опір пристроїв. Звичайно, для введення зворотного зв'язку використовують електронні підсилювачі. У даному випадку на виході пристрою (п'єзоелемента) створено коливальний контур, тобто, напруга значно більша ніж вхідна. Зворотний зв'язок вводиться по тілу п'єзоелемента (механічна Комп’ютерна верстка А. Крижанівський 64210 4 напруга), який шумується там же з вхідною механічною напругою. Схема забезпечує необхідні фазові співвідношення [Див. Островський Л. А. Основы общей теории электроизмерительных устройств. Л.: Энергия, 1971, 389-413 с], що забезпечує суттєве зниження вхідного опору, тобто підвищення ефективності і звукового тиску, який створюється п'єзоелементом. Приклад конкретного застосування. В конкретному випадку використовувався біморфний п'єзоелемент з п'єзоелементом із п'єзокераміки ЦТС-19 діаметром 23 та товщиною 0,2 мм. П'єзоелемент був склеєний з металевою пластиною із сталі 40Х діаметром 32 та товщиною 0,15 мм. Це електроакустичний перетворювач ЗП-19, який виробляється в ВАТ "Аврора" (Волгоград). Електроди були поділені на дві (2, 3 та 4, 5) системи електродів. Міжелектродна ємність системи 2, 3-18 нФ. Індуктивність L=1.4 мГн. Резонансна частота 2,4 кГц. Генератор ГЗ-106. Звуковий тиск вимірювався шумоміром фірми RET. Порівняно з прототипом опір п'єзоелемента зменшився з 3,3 кОм до 0,8 кОм, а звуковий тиск виріс на 4,5 дБ. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod for generation of acoustic oscillations using piezoelectric cell
Автори англійськоюSharapov Valerii Mykhailovych, Sotula Zhanna Vasylivna
Назва патенту російськоюСпособ генерации акустический колебаний с помощью пьезоэлемента
Автори російськоюШарапов Валерий Михайлович, Сотула Жанна Васильевна
МПК / Мітки
МПК: H04R 17/00
Мітки: спосіб, коливань, допомогою, акустичних, створення, п'єзоелемента
Код посилання
<a href="https://ua.patents.su/2-64210-sposib-stvorennya-akustichnikh-kolivan-za-dopomogoyu-pehzoelementa.html" target="_blank" rel="follow" title="База патентів України">Спосіб створення акустичних коливань за допомогою п’єзоелемента</a>
Спосіб створення акустичних коливань за допомогою п’єзоелемента
Номер патенту: 56930
Опубліковано: 25.01.2011
Автор: Шарапов Валерій Михайлович
МПК: H01F 30/00, G06C 15/00, H04R 17/00, G06F 7/00
Мітки: допомогою, створення, акустичних, п'єзоелемента, коливань, спосіб
Формула / Реферат:
Спосіб створення акустичних коливань за допомогою п'єзоелемента шляхом збудження п'єзоелемента від генератора електричних коливань на резонансній частоті, який відрізняється тим, що до п'єзоелемента підключають котушку індуктивності, яка разом з міжелектродною ємністю п'єзоелемента створює коливальний контур, причому резонансна частота цього контуру дорівнює резонансній частоті п'єзоелемента, а величину цієї індуктивності визначають за...
Спосіб створення акустичних коливань
Номер патенту: 60924
Опубліковано: 25.06.2011
Автори: Савін Віктор Гурійович, Сотула Жанна Василівна, Молчанов Павло Анатолійович, Шарапов Валерій Михайлович
МПК: G06F 7/00, H01F 30/00, H04R 17/00, G06C 15/00
Мітки: спосіб, акустичних, створення, коливань
Формула / Реферат:
Спосіб створення акустичних коливань шляхом збудження коливань п'єзоелектричного перетворювача від генератора електричних коливань, причому напругу від генератора електричних коливань подають на п'єзоелектричний перетворювач через котушку індуктивності, який відрізняється тим, що індуктивність котушки вибирають таким чином, щоб резонансна частота коливального контуру, створеного індуктивністю і міжелектродною ємністю п'єзоелемента, була б...
Спосіб створення ультразвукових коливань за допомогою п`єзоелектричного перетворювача
Номер патенту: 55521
Опубліковано: 10.12.2010
Автори: Базіло Костянтин Вікторович, Шарапов Валерій Михайлович, Куницька Лариса Георгіївна, Сотула Жанна Василівна
МПК: H04R 17/00
Мітки: перетворювача, ультразвукових, спосіб, коливань, створення, допомогою, п'єзоелектричного
Формула / Реферат:
Спосіб створення ультразвукових коливань за допомогою п'єзоелектричного перетворювача шляхом збудження перетворювача на резонансній частоті, як перетворювач використовують п'єзоелемент з двома системами електродів, на першу систему електродів якого подають електричну напругу від першого генератора, причому частоту коливань електричної напруги першого генератора встановлюють рівною чи близькою до однієї з резонансних частот п'єзоелемента, а...
Спосіб створення ультразвукових коливань за допомогою п’єзоелектричного перетворювача
Номер патенту: 55516
Опубліковано: 10.12.2010
Автори: Базіло Костянтин Вікторович, Шарапов Валерій Михайлович
МПК: H04R 17/00
Мітки: перетворювача, допомогою, створення, коливань, п'єзоелектричного, спосіб, ультразвукових
Формула / Реферат:
Спосіб створення ультразвукових коливань за допомогою п'єзоелектричного перетворювача, шляхом збудження перетворювача на резонансній частоті, як перетворювач використовують п'єзоелемент з двома системами електродів, на першу систему електродів якого подають електричну напругу від першого генератора, причому частоту коливань електричної напруги першого генератора встановлюють рівною чи близькою до однієї з резонансних частот п'єзоелемента, а...
Спосіб створення ультразвукових коливань за допомогою п’єзоелектричного перетворювача
Номер патенту: 49919
Опубліковано: 11.05.2010
Автор: Шарапов Валерій Михайлович
МПК: H04R 17/00
Мітки: коливань, п'єзоелектричного, створення, допомогою, спосіб, ультразвукових, перетворювача
Формула / Реферат:
Спосіб створення ультразвукових коливань за допомогою п'єзоелектричного перетворювача шляхом збудження перетворювача на резонансній частоті, який відрізняється тим, що як перетворювач використовують п'єзоелемент з двома системами електродів, на першу систему електродів якого подають електричну напругу від першого генератора, причому частоту коливань електричної напруги першого генератора встановлюють рівною чи близькою до однієї з...
