Транспортер коренезбиральної машини

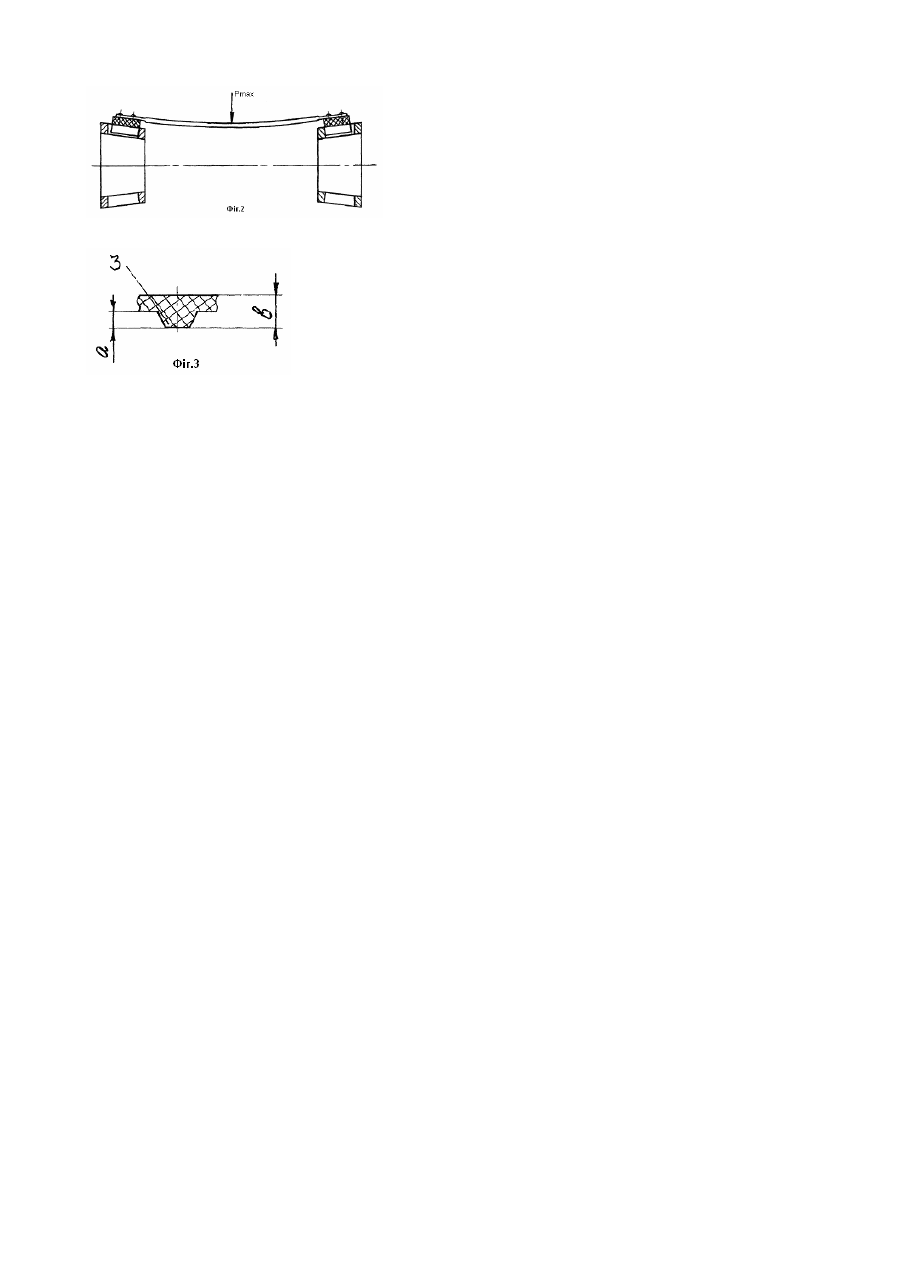

Винахід відноситься до галузі сільськогосподарського машинобудування і може бути застосований в коренезбиральних машинах для транспортування коренеплодів. Відомий транспортуючий пристрій коренезбиральної машини (А.С. СРСР №1595374, МПК 7 A01D27/04, Бюл.№36, 1990р.), що містить ведучий і ведений барабани, на яких розташоване еластичне пруткове полотно із закріпленими з певним кроком скребками. Аналог. Недоліком такого пристрою є недовговічність в роботі через посилене зношення бокових частин внутрішніх зачепів, а також ковзання еластичного полотна відносно пазів барабанів. Також відомий транспортер коренезбиральної машини (патент України №9707А, МПК 7 A01D33/08, Бюл. №3, 1996р.), що містить конусоподібні барабани, на яких розташоване еластичне пруткове полотно із внутрішніми зачепами. Прототип. Недоліком такого транспортера є інтенсивне зношення внутрішніх зачепів внаслідок ковзання еластичного полотна відносно пазів барабанів, а також відсутності обґрунтованого вибору параметрів еластичного полотна і конусоподібних барабанів. В основу винаходу покладена задача вдосконалення транспортера коренезбиральної машини, в якому обґрунтованим підбором співвідношень конструктивних параметрів еластичного полотна і конусоподібних барабанів забезпечується самоцентрування еластичного полотна відносно базових поверхонь барабанів і за рахунок цього підвищується надійність і довговічність роботи транспортера. Поставлена задача досягається за рахунок того, що в транспортері коренезбиральної машини, що містить конусоподібні барабани, на яких розташоване еластичне пруткове полотно із внутрішніми зачепами, згідно винаходу вводиться те, що еластичне пруткове полотно виконане з відношенням ширини зачепів до довжини пазів конусоподібних барабанів 0,8...0,9, а відношення максимальної товщини боковин еластичного пруткового полотна до висоти внутрішніх зачепів становить 1,9...2,1. Загальний вигляд транспортера коренезбиральної машини при мінімальному тиску на прутки полотна зображено на фіг.1, фіг.2 - аналогічний вигляд при максимальному тиску на прутки полотна, фіг.3 - поперечний переріз боковин еластичного полотна із зачепами. Транспортер коренезбиральної машини містить конусоподібні барабани 1, на яких розташоване еластичне пруткове полотно 2 із внутрішніми зачепами 3. Еластичне пруткове полотно 2 виконане з відношенням ширини зачепів "h" до довжини пазів "Н" конусоподібних барабанів 0,8...0,9. Відношення максимальної товщини "b" боковин еластичного пруткового полотна до висоти внутрішніх зачепів "а" становить 1,9...2,1. Працює транспортер коренезбиральної машини наступним чином. В режимі холостого ходу, або у випадку, коли складові сили від дії коренеплодів на прутки 4 є мінімальними Рmin (фіг.1) площина полотна, яка охоплює поверхні барабанів, розташована паралельно осі обертання барабанів. У випадку, коли навантаження від дії коренеплодів на прутки 4 суттєво зростає Рmax (фіг.2) то відповідно прутки 4 прогинаються, що призводить до більшої площі перекриття внутрішніх зачепів 3 еластичного полотна з пазами конусоподібних барабанів 1, що сприяє зменшенню контактних напружень в елементах зачеплення при зростанні тягового зусилля. Виконання ширини зачепів "h" до довжини пазів "Н" конусоподібних барабанів у співвідношенні 0,8...0,9 забезпечує центрування полотна при мінімальних навантаженнях Рmin (фіг.1) по боках пазів, розташованих зі сторони більшого їх діаметра, а при Рmax (фіг.2) - по боках пазів, розташованих зі сторони меншого їх діаметра. Таким чином, на відміну від прототипу запропоноване співвідношення конструктивних параметрів дозволить забезпечити чітке центрування еластичного полотна 2 відносно поверхні конусоподібних барабанів 1 при різних режимах роботи транспортера. Це виключить можливість поперечного ковзання еластичного полотна відносно поверхні барабанів, а також появу поперечних деформацій прутків, що особливо негативно впливає на заклепочні з'єднання, і відповідно зменшить зношення робочих елементів транспортера. Дотримання відношення 1,9...2,1 максимальної товщини "b" боковин еластичного пруткового полотна до висоти внутрішніх зачепів "а" дозволить рівномірно розподілити тягове навантаження, яке діє на суцільну частину еластичних боковин полотна і на внутрішні зачепи. Ефективність застосування даного співвідношення підтверджено на основі проведених стендових лабораторних досліджень і польових випробувань.
