Корпус плуга

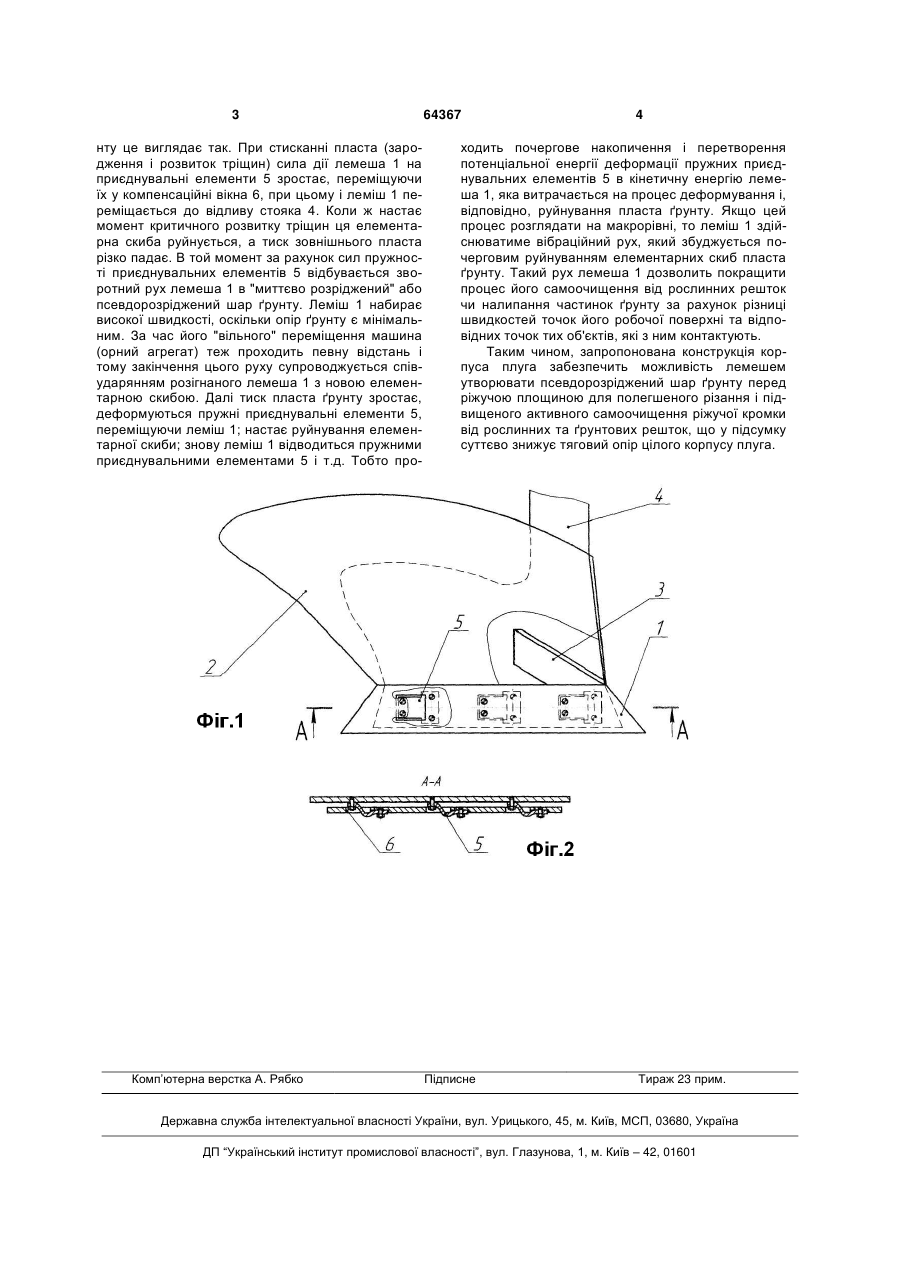

Корпус плуга, що складається з лемеша, полиці і польової дошки, які приєднані до відливу стояка, який відрізняється тим, що леміш приєднано до відливу стояка через приєднувальні елементи у вигляді плоских пружин з можливістю його переміщення у двох взаємно перпендикулярних площинах, які одним кінцем закріплено на лемеші, а іншим до відливу стояка через виконане в ньому компенсаційне вікно. (19) (21) u201103183 (22) 18.03.2011 (24) 10.11.2011 (46) 10.11.2011, Бюл.№ 21, 2011 р. (72) БАБІЙ АНДРІЙ ВАСИЛЬОВИЧ, ЛИТВИН ПЕТРО ПЕТРОВИЧ (73) ТЕРНОПІЛЬСЬКИЙ НАЦІОНАЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ ІМЕНІ ІВАНА ПУЛЮЯ 3 нту це виглядає так. При стисканні пласта (зародження і розвиток тріщин) сила дії лемеша 1 на приєднувальні елементи 5 зростає, переміщуючи їх у компенсаційні вікна 6, при цьому і леміш 1 переміщається до відливу стояка 4. Коли ж настає момент критичного розвитку тріщин ця елементарна скиба руйнується, а тиск зовнішнього пласта різко падає. В той момент за рахунок сил пружності приєднувальних елементів 5 відбувається зворотний рух лемеша 1 в "миттєво розріджений" або псевдорозріджений шар ґрунту. Леміш 1 набирає високої швидкості, оскільки опір ґрунту є мінімальним. За час його "вільного" переміщення машина (орний агрегат) теж проходить певну відстань і тому закінчення цього руху супроводжується співударянням розігнаного лемеша 1 з новою елементарною скибою. Далі тиск пласта ґрунту зростає, деформуються пружні приєднувальні елементи 5, переміщуючи леміш 1; настає руйнування елементарної скиби; знову леміш 1 відводиться пружними приєднувальними елементами 5 і т.д. Тобто про Комп’ютерна верстка А. Рябко 64367 4 ходить почергове накопичення і перетворення потенціальної енергії деформації пружних приєднувальних елементів 5 в кінетичну енергію лемеша 1, яка витрачається на процес деформування і, відповідно, руйнування пласта ґрунту. Якщо цей процес розглядати на макрорівні, то леміш 1 здійснюватиме вібраційний рух, який збуджується почерговим руйнуванням елементарних скиб пласта ґрунту. Такий рух лемеша 1 дозволить покращити процес його самоочищення від рослинних решток чи налипання частинок ґрунту за рахунок різниці швидкостей точок його робочої поверхні та відповідних точок тих об'єктів, які з ним контактують. Таким чином, запропонована конструкція корпуса плуга забезпечить можливість лемешем утворювати псевдорозріджений шар ґрунту перед ріжучою площиною для полегшеного різання і підвищеного активного самоочищення ріжучої кромки від рослинних та ґрунтових решток, що у підсумку суттєво знижує тяговий опір цілого корпусу плуга. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
