Корпус плуга

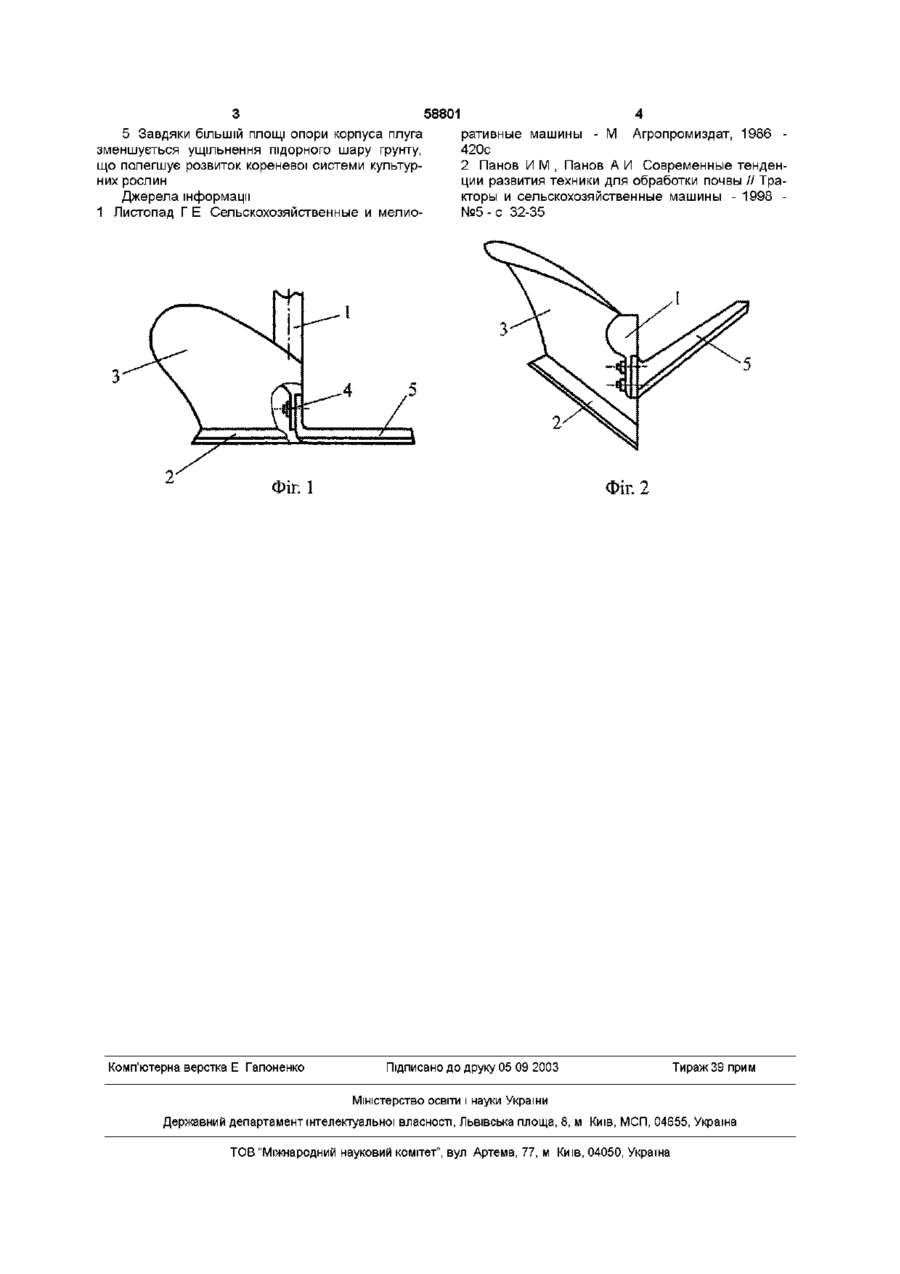

Корпус плуга, що містить леміш, полицю та стояк, який відрізняється тим, що до стояка з боку польового обрізу корпусу прикріплена плоскорізальна лапа на глибині розміщення лемеша з шириною захвату, не більшою від ширини захвату корпусу Винахід відноситься до галузі сільськогосподарського машинобудування, зокрема, до конструкцій корпусів плугів для обробітку грунту ВІДОМІ корпуси плугів, які включають леміш, полицю, стоякта польову дошку [1] Леміш служить для підрізання скиби і направлення її на полицю, завдяки якій скиба розпушується і обертається Польова дошка призначена для сприйняття поперечних сил, які діють на корпус при обертанні скиби При цьому виникають сили тертя між польовою дошкою і польовою стінкою борозни, які значно підвищують енергоємність процесу обробітку грунту Таке зростання енергоємності орних агрегатів досягає величин 27 47% від загальної їх енергоємності [1], при цьому вказані енерговитрати не виконують корисної ролі у процесі оранки Більше того, польова дошка, сприймаючи поперечні сили від корпуса, створює значний тиск на бокову поверхню польової стінки, ущільнюючи грунт перед проходом наступного корпуса, погіршуючи структуру грунту та підвищуючи енергоємність процесу розпушування грунту Найбільш близький по технічній суті до запропонованої конструкції є корпус з ліворізальним лемешем, який встановлюють на глибину, рівну половині основної [2] Скиба, підрізана цим лемешем, зміщується в відкриту борозну Недоліком такої конструкції є те, що такий леміш не усуває необхідності встановлення польової дошки на корпусі плуга Задача винаходу - зменшення енергоємності процесу обробітку грунту Поставлена задача виріщується тим, що на корпусі плуга з боку польового обріза до стояка кріпиться додатково плоскорізальна лапа на гли бині розміщення лемеша, з шириною захвату не більшою від ширини захвату корпуса плуга Така лапа, сприймаючи дію поперечних сил корпуса, усуває необхідність встановлення польової дошки На фіг 1 показаний корпус плуга, вид спереду На фіг 2 - те ж, вид зверху Корпус плуга включає стояк 1, до якого кріпиться леміш 2 та полиця З З боку польового обрізу на глибині розміщення лемеша до стояка 1 кріпиться болтами 4 плоскорізальна лапа 5, ширина захвату якої не перевищує ширину захвату корпуса Плуг з запропонованим корпусом працює так При русі корпусу в грунті леміш 2 підрізає скибу і направляє її на полицю 3 Для сприйняття негативних поперечних сил служить додаткова плоскорізальна лапа 5, яка усуває необхідність польової дошки Крім того, лапа 5 виконує підрізання скиби для наступного корпуса, зменшуючи енерговитрати на роботу його лемеша та сприяючи більш довготривалій його роботі без перезагострення Запропонована конструкція корпуса плуга має такі переваги перед існуючими 1 Значно зменшується енергоємність процесу обробітку грунту завдяки усуненню негативної дії поперечних сил з боку відвальної скиби і зменшенню ущільнення наступної скиби 2 Зменшується енергоємність роботи лемеша корпуса завдяки попередньому підрізанню скиби запропонованою плоскорізальною лапою 3 Зменшується знос ріжучої кромки лемеша корпуса плуга за рахунок попереднього підрізання скиби плоскорізальною лапою 4 Зменшується виглиблення корпуса при роботі на важких грунтах завдяки додатковому підрізанню наступної скиби О 00 00 ю З 58801 5 Завдяки більшій площі опори корпуса плуга ративные машины - М Агропромиздат, 1986 зменшується ущільнення підорного шару грунту, 420с що полегшує розвиток кореневої системи культур2 Панов И М , Панов А И Современные тенденних рослин ции развития техники для обработки почвы // Тракторы и сельскохозяйственные машины - 1998 Джерела інформації №5-с 32-35 1 Листопад Г Е Сельскохозяйственные и мелио Фіг. 2 Фіг. 1 Комп'ютерна верстка Е Гапоненко Підписано до друку 05 09 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
