Гамма-камера однофотонного томографа
Номер патенту: 64413
Опубліковано: 10.11.2011
Автори: Кочергін Олександр Васильович, Логунова Галина Леонідівна, Литвин Володимир Павлович
Формула / Реферат
Гамма-камера однофотонного томографа для ядерної медицини, що містить позиційно-чутливий детектор (ПЧД) і коліматор з кодованою апертурою, вісь симетрії якого спільна з повздовжньою віссю ПЧД і який має можливість обертання у своїй площині навколо спільної осі відносно нерухомого ПЧД, яка відрізняється тим, що коліматор з боків закритий суцільним кожухом з матеріалу високої щільності, який повністю огортає і ПЧД та має можливість обертання разом з коліматором навколо їх спільної осі.
Текст

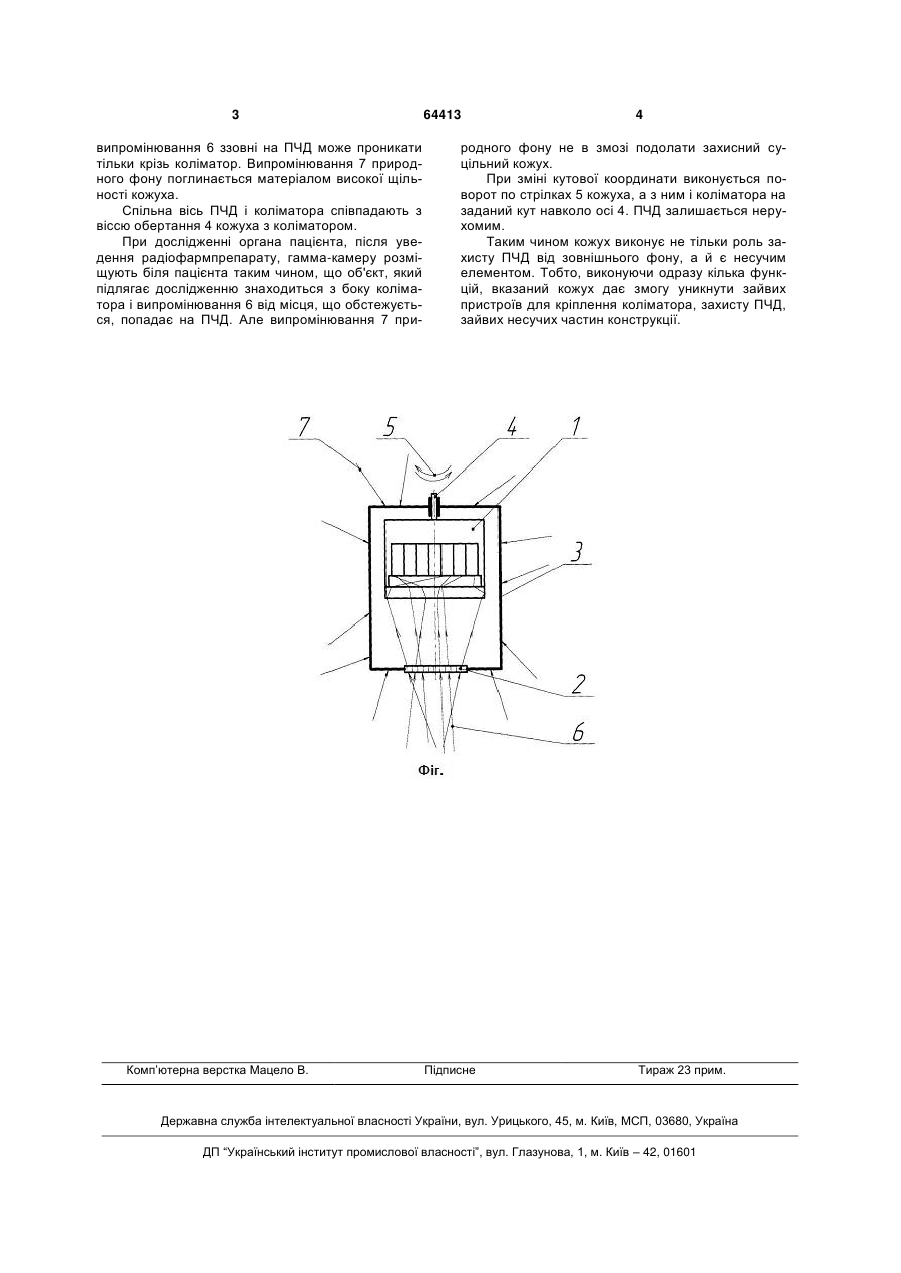

Гамма-камера однофотонного томографа для ядерної медицини, що містить позиційно-чутливий 3 випромінювання 6 ззовні на ПЧД може проникати тільки крізь коліматор. Випромінювання 7 природного фону поглинається матеріалом високої щільності кожуха. Спільна вісь ПЧД і коліматора співпадають з віссю обертання 4 кожуха з коліматором. При дослідженні органа пацієнта, після уведення радіофармпрепарату, гамма-камеру розміщують біля пацієнта таким чином, що об'єкт, який підлягає дослідженню знаходиться з боку коліматора і випромінювання 6 від місця, що обстежується, попадає на ПЧД. Але випромінювання 7 при Комп’ютерна верстка Мацело В. 64413 4 родного фону не в змозі подолати захисний суцільний кожух. При зміні кутової координати виконується поворот по стрілках 5 кожуха, а з ним і коліматора на заданий кут навколо осі 4. ПЧД залишається нерухомим. Таким чином кожух виконує не тільки роль захисту ПЧД від зовнішнього фону, а й є несучим елементом. Тобто, виконуючи одразу кілька функцій, вказаний кожух дає змогу уникнути зайвих пристроїв для кріплення коліматора, захисту ПЧД, зайвих несучих частин конструкції. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюGamma-chamber of a single-photon tomograph
Автори англійськоюLytvyn Volodymyr Pavlovych, Lohunova Halyna Leonidivna, Kocherhin Oleksandr Vasyliovych
Назва патенту російськоюГамма-камера однофотонного томографа
Автори російськоюЛитвин Владимир Павлович, Логунова Галина Леонидовна, Кочергин Александр Васильевич
МПК / Мітки
МПК: G01T 1/29
Мітки: однофотонного, гамма-камера, томографа
