Свердловинний прилад для селективного гамма-гамма каротажу

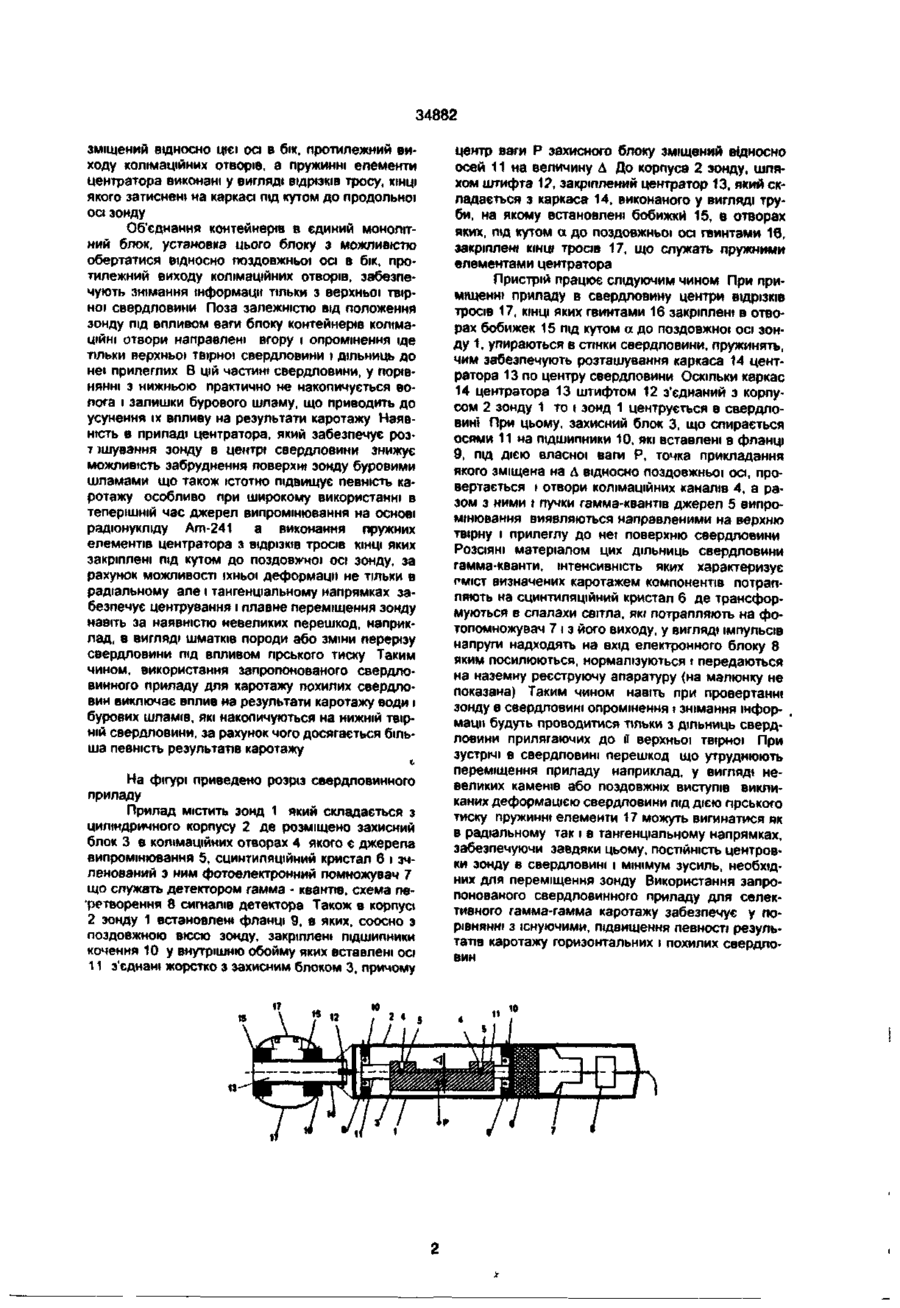

Свердловинний прилад для селективного гамма-гамма каротажу, що містить зонд, який складається з циліндричного корпусу з розміщеними в ньому джерелами гамма-випромінювання в контейнерах з колімаційними каналами, детектором гамма квантів, електронною схемою перетворення сигналів детектора, і з'єднаний зондом центратор, відрізняється тим, що контейнери об'єднані в монолітний блок, який встановлений з можливістю обертання відносно поздовжньої осі зонду, при цьому центр ваги блоку зміщений відносно цієї осі, колімаційні отвори направлені в протилежну від центру ваги сторону, а пружинні елементи центратора виконані у вигляді відрізків тросу, кінці якого затиснені в каркасі під кутом до його поздовжньої твірної. Винахід відноситься до геофізичних засобів оперативного контролю вмісту корисного компоненту і може бути використаний для каротажа горизонтальних та похилих свердловин Свердловинний прилад для каротажу свердловий, що є відомий, містить зонд, у корпусі якогр розміщені детектор випромінювання та підсилювач-перетворювач сигналів детектору, а на корпусі встановлено центрируючий зонд пристрій, виконаний у вигляді підпружинених пластин, рознесених поміж собою у радіальному напрямку {Рекламний проспект фірми Robertson Geologgmg Ltd (three arm caliper probe)]. Однак даний свердловинний прилад може бути використаний тільки для каротажу свердловин, критерієм величини корисного компоненту в яких є величина природної радіоактивності цього компоненту або компоненту, супутнього йому. Є також відомий свердловинний прилад для селективного гамма-гамма каротажу, що містить зонд, в якому розміщені два джерела гамма-випромінювання, поміщені в контейнери з колімаційними отворами, детектор гамма-квантів, підсилювач сигналів детектору [Аппаратура радіометра сцинтиляційного рудникового РСР-3 (паспорт с 14). Уфимский завод Геофізприладобудування, 1970]. Але, незважаючи на те, що в даній конструкції свердловинного приладу використовується, так званий, 2п-зонд, що забезпечує контроль вмісту корисного компоненту по всій поверхні свердло вини, переважна частина інформації надходить з найближчої до поверхні зонду твірної свердловини, а оскільки це нижня твірна свердловини, то наявність в свердловині вологи та шламів викривляють результати каротажу. Крім того, по мірі переміщення зонду по нижній твірній свердловини, на поверхню зонду налипає шлам і частина випромінювання відбивається від цього шлама, що вносить додаткові викривлення в результати каротажу. Завданням винаходу є вдосконалення свердловинного приладу для селективного гамма-гамма каротажу за рахунок забезпечення можливості виміру вмісту корисного компоненту в верхній твірній свердловині, що зменшує вплив на результати каротажу вологи і бурових шламів. які накопичуються, здебільшого, в нижній частині свердловини і, в результаті, підвищує певність каротажу Поставлене завдання вирішується тим, що в свердловинному приладі для селективного гаммагамма каротажу, що містить зонд, який складається з циліндричного корпусу з розміщеними у ньому двома джерелами гамма-випромінювання в контейнерах з колімаційними отворами, детектором гамма-квантів, електронної схеми перетворення сигналів детектору, і з'єднаний з корпусом зонду центратор, який складається з корпусу з закріпленими на ньому пружними елементами. Згідно винаходу контейнери об'єднані в монолітний блок, встановлений з можливістю обертатися відносно поздовжньої осі зонду, при цьому центр ваги блоку CM 00 00 CO п Гагаріна, 101 (03122)3-72-89 (03122)2-57-03
