Пристрій захисту електричної мережі з ізольованою або компенсованою нейтраллю від несиметричних режимів

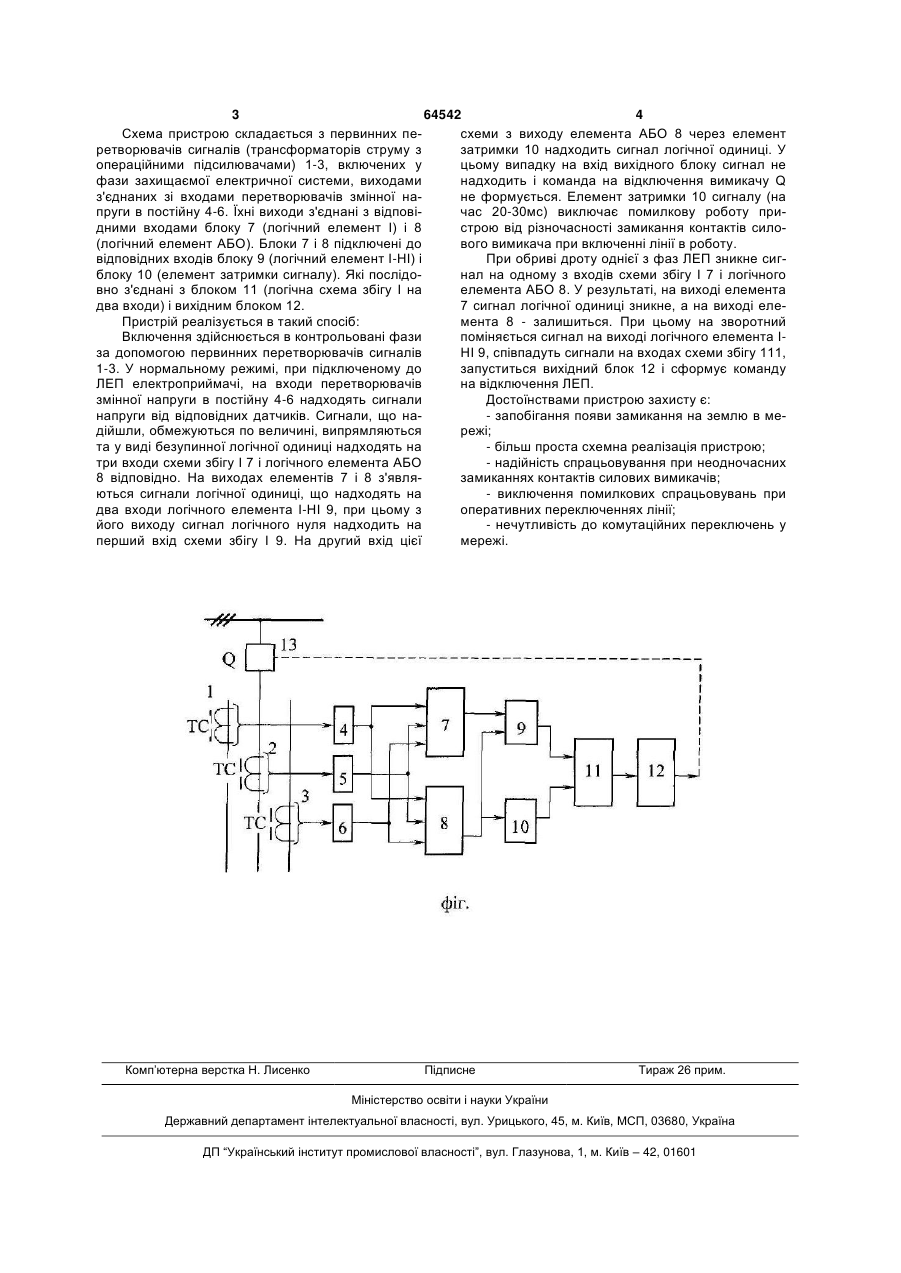

Пристрій захисту електричної мережі з ізольованою або компенсованою нейтраллю від несиме 3 64542 4 Схема пристрою складається з первинних песхеми з виходу елемента АБО 8 через елемент ретворювачів сигналів (трансформаторів струму з затримки 10 надходить сигнал логічної одиниці. У операційними підсилювачами) 1-3, включених у цьому випадку на вхід вихідного блоку сигнал не фази захищаємої електричної системи, виходами надходить і команда на відключення вимикачу Q з'єднаних зі входами перетворювачів змінної нане формується. Елемент затримки 10 сигналу (на пруги в постійну 4-6. Їхні виходи з'єднані з відповічас 20-30мс) виключає помилкову роботу придними входами блоку 7 (логічний елемент І) і 8 строю від різночасності замикання контактів сило(логічний елемент АБО). Блоки 7 і 8 підключені до вого вимикача при включенні лінії в роботу. відповідних входів блоку 9 (логічний елемент І-НІ) і При обриві дроту однієї з фаз ЛЕП зникне сигблоку 10 (елемент затримки сигналу). Які послідонал на одному з входів схеми збігу І 7 і логічного вно з'єднані з блоком 11 (логічна схема збігу І на елемента АБО 8. У результаті, на виході елемента два входи) і вихідним блоком 12. 7 сигнал логічної одиниці зникне, а на виході елеПристрій реалізується в такий спосіб: мента 8 - залишиться. При цьому на зворотний Включення здійснюється в контрольовані фази поміняється сигнал на виході логічного елемента Іза допомогою первинних перетворювачів сигналів НІ 9, співпадуть сигнали на входах схеми збігу 111, 1-3. У нормальному режимі, при підключеному до запуститься вихідний блок 12 і сформує команду ЛЕП електроприймачі, на входи перетворювачів на відключення ЛЕП. змінної напруги в постійну 4-6 надходять сигнали Достоїнствами пристрою захисту є: напруги від відповідних датчиків. Сигнали, що на- запобігання появи замикання на землю в медійшли, обмежуються по величині, випрямляються режі; та у виді безупинної логічної одиниці надходять на - більш проста схемна реалізація пристрою; три входи схеми збігу І 7 і логічного елемента АБО - надійність спрацьовування при неодночасних 8 відповідно. На виходах елементів 7 і 8 з'являзамиканнях контактів силових вимикачів; ються сигнали логічної одиниці, що надходять на - виключення помилкових спрацьовувань при два входи логічного елемента І-НІ 9, при цьому з оперативних переключеннях лінії; його виходу сигнал логічного нуля надходить на - нечутливість до комутаційних переключень у перший вхід схеми збігу І 9. На другий вхід цієї мережі. Комп’ютерна верстка Н. Лисенко Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
