Спосіб збагачення сировини з металічними включеннями
Номер патенту: 64672
Опубліковано: 10.07.2007
Автори: Волков Сергій Григорович, Хоменко Олександр Миколайович, Щербаков Віктор Анатолійович
Формула / Реферат
Спосіб збагачення сировини з металічними включеннями, що включає подачу її в простір робочої камери, яка має донну частину і кришку, вплив руйнуючими елементами, поділ на компоненти, що містять і не містять метал, який відрізняється тим, що сировину з металічними включеннями одночасно зі спадним повітряним потоком подають у робочу камеру циліндричної форми, впливають, у донній її частині, встановленими під кутом до горизонтальної площини обертовими радіальними руйнівними елементами, при цьому додають відцентрове прискорення часткам сировини у напрямку до зіткнення їх з бічною стінкою робочої камери і кришкою, яка виконана похилою, при цьому компоненти сировини з металічними включеннями безупинно вивантажують з робочої камери за допомогою спадного повітряного потоку через секторний простір між радіальними руйнівними елементами і періодично за допомогою відцентрових сил через розвантажувальний проріз у бічній стінці робочої камери.
Текст

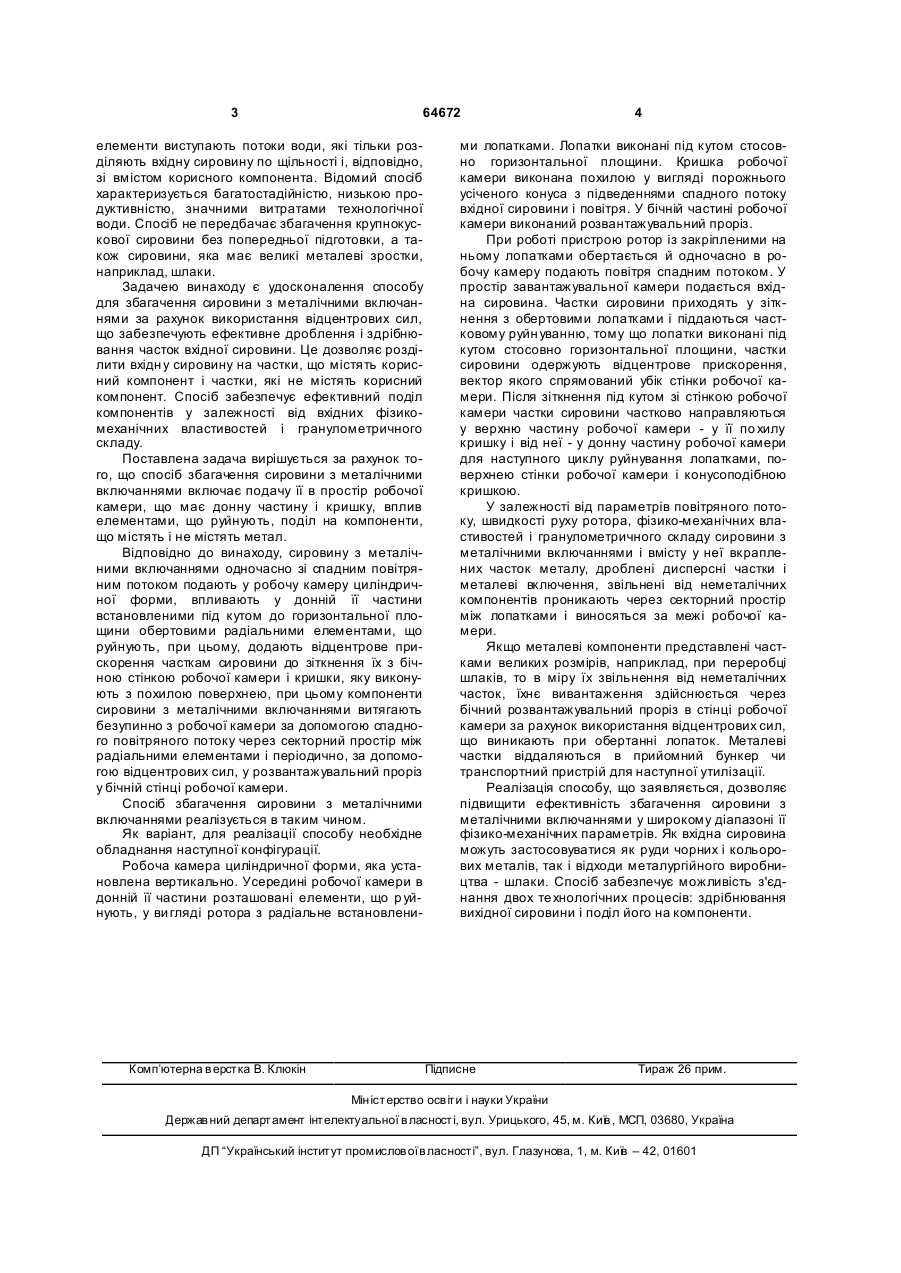

Спосіб збагачення сировини з металічними включеннями, що включає подачу її в простір робочої камери, яка має донну частину і кришку, C2 1 3 64672 елементи виступають потоки води, які тільки розділяють вхідну сировину по щільності і, відповідно, зі вмістом корисного компонента. Відомий спосіб характеризується багатостадійністю, низькою продуктивністю, значними витратами технологічної води. Спосіб не передбачає збагачення крупнокускової сировини без попередньої підготовки, а також сировини, яка має великі металеві зростки, наприклад, шлаки. Задачею винаходу є удосконалення способу для збагачення сировини з металічними включаннями за рахунок використання відцентрових сил, що забезпечують ефективне дроблення і здрібнювання часток вхідної сировини. Це дозволяє розділити вхідн у сировину на частки, що містять корисний компонент і частки, які не містять корисний компонент. Спосіб забезпечує ефективний поділ компонентів у залежності від вхідних фізикомеханічних властивостей і гранулометричного складу. Поставлена задача вирішується за рахунок того, що спосіб збагачення сировини з металічними включаннями включає подачу її в простір робочої камери, що має донну частину і кришку, вплив елементами, що руйнують, поділ на компоненти, що містять і не містять метал. Відповідно до винаходу, сировину з металічними включаннями одночасно зі спадним повітряним потоком подають у робочу камеру циліндричної форми, впливають у донній її частини встановленими під кутом до горизонтальної площини обертовими радіальними елементами, що руйнують, при цьому, додають відцентрове прискорення часткам сировини до зіткнення їх з бічною стінкою робочої камери і кришки, яку виконують з похилою поверхнею, при цьому компоненти сировини з металічними включаннями витягають безупинно з робочої камери за допомогою спадного повітряного потоку через секторний простір між радіальними елементами і періодично, за допомогою відцентрових сил, у розвантажувальний проріз у бічній стінці робочої камери. Спосіб збагачення сировини з металічними включаннями реалізується в таким чином. Як варіант, для реалізації способу необхідне обладнання наступної конфігурації. Робоча камера циліндричної форми, яка установлена вертикально. Усередині робочої камери в донній її частини розташовані елементи, що р уйнують, у ви гляді ротора з радіальне встановлени Комп’ютерна в ерстка В. Клюкін 4 ми лопатками. Лопатки виконані під кутом стосовно горизонтальної площини. Кришка робочої камери виконана похилою у вигляді порожнього усіченого конуса з підведеннями спадного потоку вхідної сировини і повітря. У бічній частині робочої камери виконаний розвантажувальний проріз. При роботі пристрою ротор із закріпленими на ньому лопатками обертається й одночасно в робочу камеру подають повітря спадним потоком. У простір завантажувальної камери подається вхідна сировина. Частки сировини приходять у зіткнення з обертовими лопатками і піддаються частковому руйн уванню, тому що лопатки виконані під кутом стосовно горизонтальної площини, частки сировини одержують відцентрове прискорення, вектор якого спрямований убік стінки робочої камери. Після зіткнення під кутом зі стінкою робочої камери частки сировини частково направляються у верхню частину робочої камери - у її по хилу кришку і від неї - у донну частину робочої камери для наступного циклу руйнування лопатками, поверхнею стінки робочої камери і конусоподібною кришкою. У залежності від параметрів повітряного потоку, швидкості руху ротора, фізико-механічних властивостей і гранулометричного складу сировини з металічними включаннями і вмісту у неї вкраплених часток металу, дроблені дисперсні частки і металеві включення, звільнені від неметалічних компонентів проникають через секторний простір між лопатками і виносяться за межі робочої камери. Якщо металеві компоненти представлені частками великих розмірів, наприклад, при переробці шлаків, то в міру їх звільнення від неметалічних часток, їхнє вивантаження здійснюється через бічний розвантажувальний проріз в стінці робочої камери за рахунок використання відцентрових сил, що виникають при обертанні лопаток. Металеві частки віддаляються в прийомний бункер чи транспортний пристрій для наступної утилізації. Реалізація способу, що заявляється, дозволяє підвищити ефективність збагачення сировини з металічними включаннями у широкому діапазоні її фізико-механічних параметрів. Як вхідна сировина можуть застосовуватися як руди чорних і кольорових металів, так і відходи металургійного виробництва - шлаки. Спосіб забезпечує можливість з'єднання двох те хнологічних процесів: здрібнювання вихідної сировини і поділ його на компоненти. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod for enrichment of mineral raw material with metal inclusions
Автори англійськоюVolkov Serhii Hryhorovych, Khomenko Oleksandr Mykolaiovych, Scherbakov Viktor Anatoliiovych
Назва патенту російськоюСпособ обогащения сырья с металлическими включениями
Автори російськоюВолков Сергей Григорьевич, Хоменко Александр Николаевич, Щербаков Виктор Анатольевич
МПК / Мітки
МПК: B02C 13/14, B07B 1/00, B03B 5/00
Мітки: збагачення, металічними, включеннями, спосіб, сировини
