Голкотримач

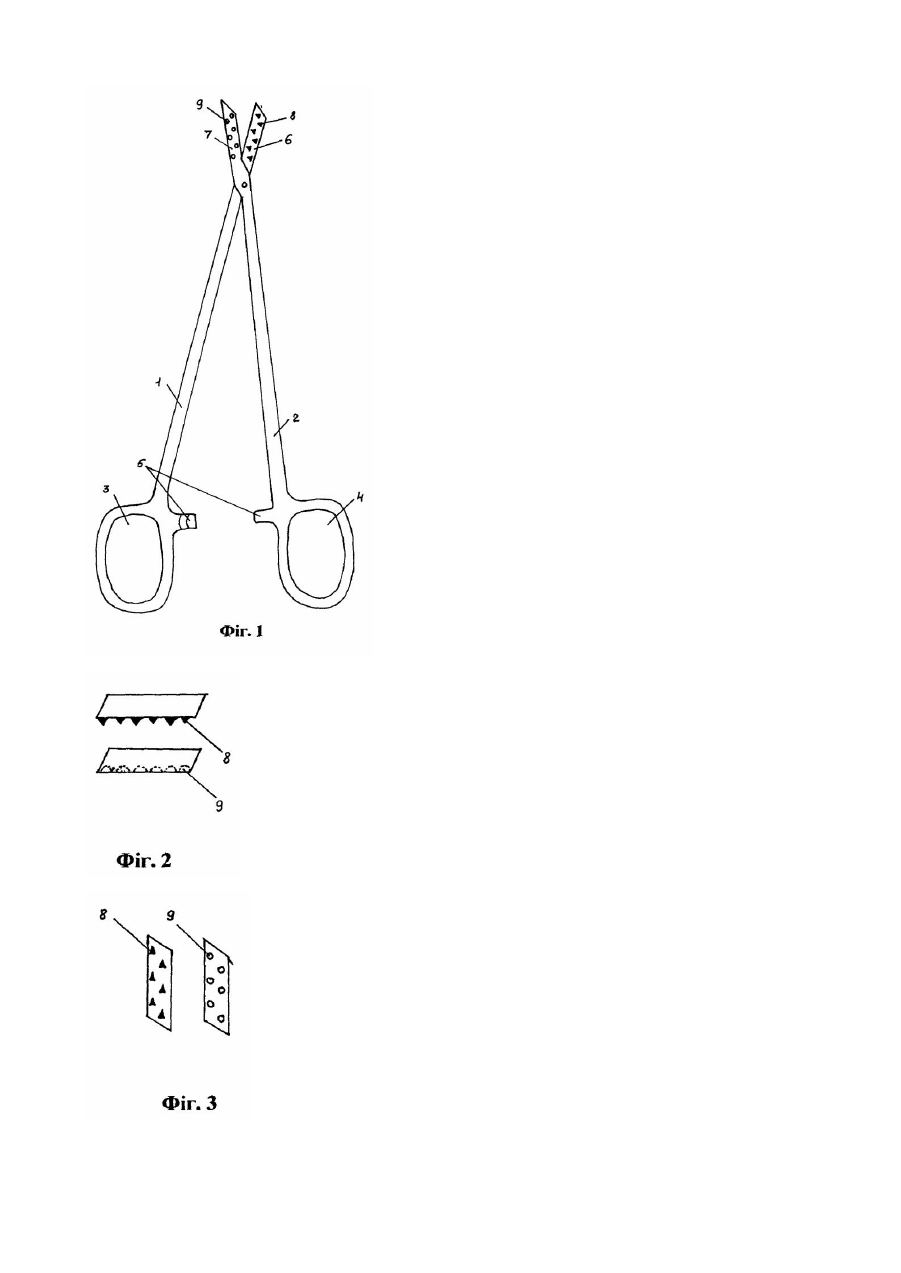

Винахід належить до медицини, зокрема до медичних інструментів, що застосовуються в хірургії, і може використовува тися для утримування голки під час прошивання тканин. Відомий голкотримач Матьє, на одному кінці бранші якого - замок, а на іншому - робочі губки [1]. Недоліками вказаного голкотримача є: не досить надійна фіксація голки робочої частини інструмента, швидке зношування його замка. Найбільш близьким за технічною сутністю є голкотримач Гегара, на одному кінці якого - робочі губки, а на іншому - дві бранші з кремальєрами, замок і кільця для утримування пальцями цього інструмента. Внутрішня поверхня робочих губок має численні дрібні насічки, котрі фіксують голку і запобігають її зсуву під час роботи [2]. Недоліками зазначеного голкотримача є: не досить надійна фіксація голки робочими губками інструмента, швидке зношування насічок на внутрішній поверхні робочих губок. В основу винаходу покладено завдання: створити голкотримач, який би забезпечував можливість надійного утримування голки під час шиття, усуваючи при цьому рухливість і зсування відносно внутрішньої поверхні робочих губок інструмента. Поставлене завдання вирішується завдяки тому, що в голкотримачеві з двома браншами з кремальєрами, замком, кільцями для пальців та робочими губками, відповідно до винаходу, на одній з губок містяться шість штирів, розміщених у два ряди в ша ховому порядку, на другій губці відповідно штирям знаходяться шість пазів, котрі при з'єднанні зі штирями в момент зімкнення браншей утримують голку у ви хідному положенні. Така особливість внутрішньої поверхні робочих губок голкотримача цілком виключає рухли вість і зсування голки під час роботи. На фіг.1 зображено голкотримач - загальний вигляд. На фіг.2 робочі губки - вигляд збоку, одна зі штирями 8 , інша з пазами 9. На фіг.3 робочі губки - вигляд робочої поверхні, одна зі штирями 8, інша з пазами 9. Голкотримач складається з двох браншей 1, 2, кожна з яких має кільця для пальців 3, 4, кремальєру 5, котра з протилежною кремальєрою утворює замок для фіксації пристрою, і робочу губку 6, 7. Одна з робочих губок містить шість штирів 8 висотою 1мм, діаметром 1мм, розміщених у шаховому порядку. Інша робоча губка містить шість пазів 9 глибиною 1,1мм і діаметром 1,1мм, розміщених напроти штирів протилежної робочої губки. Відстань між штирями кожного ряду 3мм на першій робочій губці. Відстань між пазами кожного ряду 3мм на другій робочій губці, що відповідає розміщенню штирів на протилежній робочій губці. Розміщенні напроти один одного штирі й пази забезпечують цілковито повну конгруентність у момент зімкнення браншей. Штирі, з'єднуючись з пазами, забезпечують надійну фіксацію голки і повну нерухомість ії під час роботи. Пристрій використовують таким чином. Голкотримач беруть за кільця для пальців, розкривають робочі губки і вкладають між ними голку, після чого замикають замок пристрою. При зімкненні браншей інструмента хірургічну голку фіксують робочими губками пристрою на рівні 1-2мм від їх кінця. При цьому надійна фіксація забезпечується поперечною насічкою і штирями, виключаючи можливість зсуву голки в будь-яких напрямках. Переваги: надійна фіксація голки під час роботи, низьке спрацьовування пазів та штирів. Джерела інформації, взяті до уваги: 1. Оперативная хирургия и топографическая анатомия. Под редакцией академика Кованова. Москва ”Медицина” 1995 г. С.210-213. 2. Оперативная хирургия и топографическая анатомия. Под редакцией академика Кованова. Москва ”Медицина” 1995 г. С. 210-213.
