Дерматом для зрізування рельєфних аутодермотрансплантатів

Формула / Реферат | Подібні патенти | МПК / Мітки | Додаткова інформація | Код посилання

Номер патенту: 65146

Опубліковано: 25.11.2011

Автори: Сморщок Юрій Сергієвич, Гладьо Юрій Богданович, Коптюх Валерій Васильович, Кулянда Ігор Сергієвич

Завантажити PDF файл.

Формула / Реферат

Дерматом для зрізування рельєфних аутодермотрансплантатів, що містить корпус, привідний вал, ніж, насадку з ободком, захисним щитком, механізмом регулювання товщини зрізуваного шару, на робочій частині ободка насадки виконані виступи, який відрізняється тим, що робоча поверхня обідка насадки розділена на чотири рівні сектори: на першому секторі виконані виступи, висота яких 0,25 мм, ширина 1,5 мм, а проміжків між ними - 1,5 мм, проміжок між ріжучим краєм ножа і вершинами виступів становить 0,2 мм, другий сектор має виступи, висота яких становить 0,4 мм , ширина - 1,5мм, проміжків між ними - 1,5 мм, проміжок між ріжучим краєм ножа і вершинами виступів становить 0,2 мм, третій сектор має виступи, висота яких 0,8 мм, ширина - 1,5 мм, проміжки між ними - 1,5 мм, проміжок між ріжучим краєм ножа і вершинами виступів становить 0,2 мм, четвертий сектор має виступи, висота яких 1,85 мм , ширина - 1,5 мм, проміжків між ними - 1,5мм, проміжок між ріжучим краєм ножа і вершинами виступів становить 0,15 мм, насадка фіксується нерухомо, при цьому виступи секторів виконують паралельно до бісектрис умовних секторів.

Текст

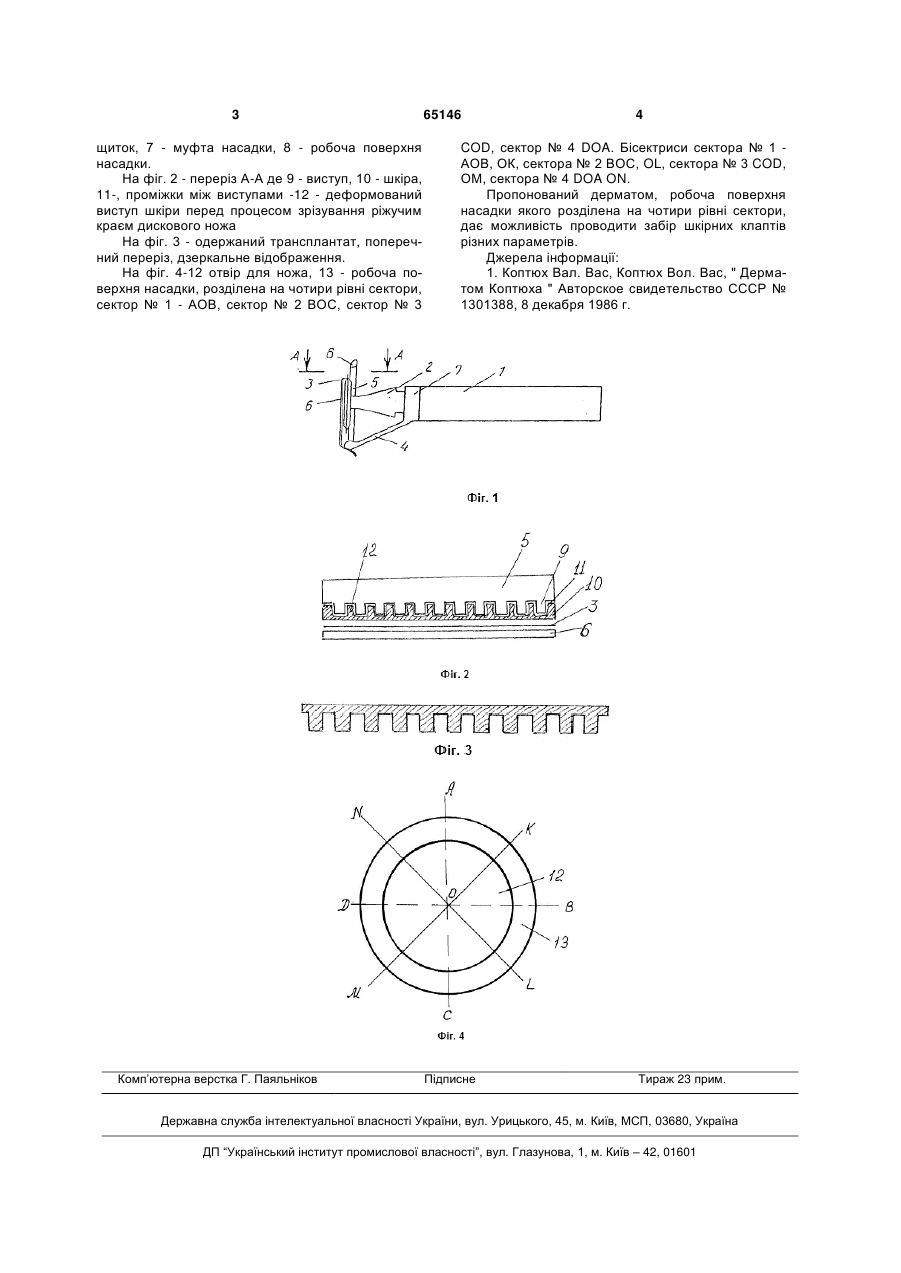

Дерматом для зрізування рельєфних аутодермотрансплантатів, що містить корпус, привідний вал, ніж, насадку з ободком, захисним щитком, механізмом регулювання товщини зрізуваного шару, на робочій частині ободка насадки виконані виступи, який відрізняється тим, що робоча поверхня обідка насадки розділена на чотири рівні сектори: на першому секторі виконані виступи, 3 щиток, 7 - муфта насадки, 8 - робоча поверхня насадки. На фіг. 2 - переріз А-А де 9 - виступ, 10 - шкіра, 11-, проміжки між виступами -12 - деформований виступ шкіри перед процесом зрізування ріжучим краєм дискового ножа На фіг. 3 - одержаний трансплантат, поперечний переріз, дзеркальне відображення. На фіг. 4-12 отвір для ножа, 13 - робоча поверхня насадки, розділена на чотири рівні сектори, сектор № 1 - АОВ, сектор № 2 ВОС, сектор № 3 Комп’ютерна верстка Г. Паяльніков 65146 4 COD, сектор № 4 DOA. Бісектриси сектора № 1 АОВ, ОК, сектора № 2 ВОС, OL, сектора № 3 COD, ОМ, сектора № 4 DOA ON. Пропонований дерматом, робоча поверхня насадки якого розділена на чотири рівні сектори, дає можливість проводити забір шкірних клаптів різних параметрів. Джерела інформації: 1. Коптюх Вал. Вас, Коптюх Вол. Вас, " Дерматом Коптюха " Авторское свидетельство СССР № 1301388, 8 декабря 1986 г. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Dermatome for cutting relief autodermografts

Автори англійською

Koptiukh Valerii Vasyliovych, Hladio Yurii Bohdanovych, Kulianda Ihor Serhiiovych, Smorschok Yurii Serhiiovych

Назва патенту російською

Дерматом для срезания рельефных аутодермотрансплантатов

Автори російською

Коптюх Валерий Васильевич, Гладьо Юрий Богданович, Кулянда Игорь Сергеевич, Сморщок Юрий Сергеевич

МПК / Мітки

Автор: Коптюх Валерій Васильович

МПК: A61B 17/322

Мітки: дерматом, коптюха

Формула / Реферат:

Дерматом, що містить корпус, привідний вал, ніж, насадку з обідком, захисним щитком, механізмом регулювання товщини зрізуваного шару, на працюючій частині обідка насадки виконані виступи, який відрізняється тим, що насадка нерухома.
