Спосіб розробки нафтогазоконденсатного покладу
Номер патенту: 65282
Опубліковано: 15.03.2004
Автори: Синюк Борис Борисович, Фик Ілля Михайлович, Магасевич Володимир Йосипович
Формула / Реферат
1.Спосіб розробки нафтогазоконденсатного покладу, який включає піднімання початкового пластового тиску у покладі шляхом закачування газу в його газоконденсатну частину, який відрізняється тим, що величину підйому пластового тиску визначають за формулою:
де
Рnm - величина пластового тиску після закачування газу;
Рнас - величина тиску насичення нафти газом;
- величина депресії на пласт, яка накладається експлуатаційними нафтовими свердловинами.
2. Спосіб розробки нафтогазоконденсатного покладу за п. 1, який відрізняється тим, що газ, який закачують в його газоконденсатну частину, перепускають з газового покладу з високим пластовим тиском.
Текст

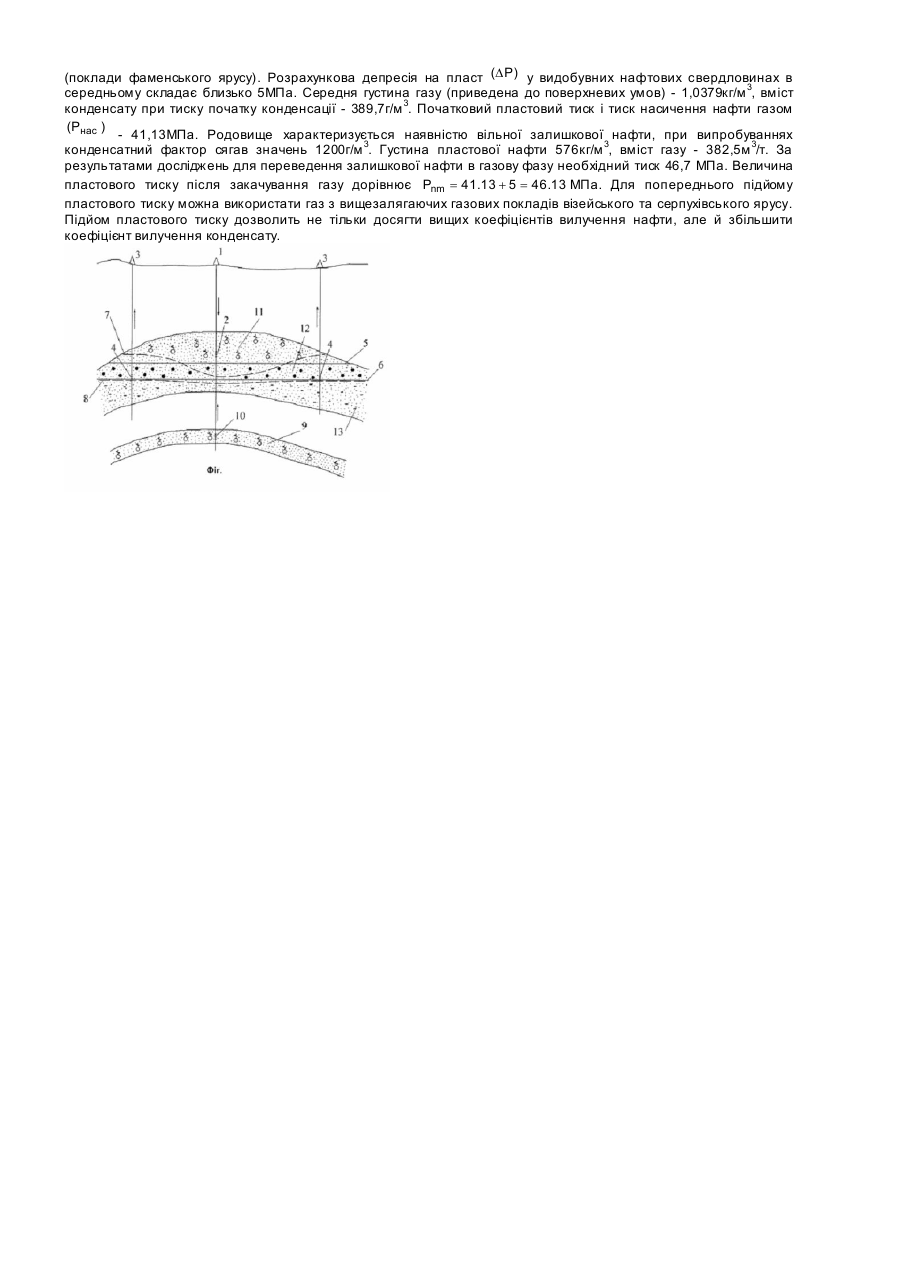

Винахід відноситься до нафтогазовидобувної промисловості і може бути використаний для розробки нафтогазоконденсатних покладів. Відомі способи розробки нафтогазоконденсатного покладу, які включають підтримання пластового тиску шляхом заводнення бар'єрного, внутрішньоконтурного та законтурного (див. А.П.Крылов, М.П.Белаш, М.Д.Розенберг Проектирование разработки нефтяных месторождений. Москва, Гостоптехиздат, 1962г. с.107-111) Недоліком наведених вище способів є те, що середній пластовий тиск в нафтоносній частині покладу підтримується на рівні початкового або дещо нижчим. Тому, при роботі експлуатаційних нафтови х свердловин та накладанні перепаду тиску на пласт, в привибійній зоні починає виділятись розчинений в нафті газ, і фільтрація з однофазної (нафтової) переходить в дво фазну (нафта-газ) - зверху та трифазну (нафта-газ-вода) - знизу. Багатофазна фільтрація, в свою чергу, призводить до зменшення продуктивності свердловини по окремій фазі та прискорення проривів конусів газу та води в експлуатаційні нафтові свердловини. Крім того, при витісненні водою утворюються зони защемлення нафти і газу. Найбільш близьким до технічного рішення, що заявляється, є спосіб розробки нафтогазоконденсатного покладу, який включає підтримання пластового тиску шляхом закачування газу (див. А.П.Крылов, М.П.Белаш, М.Д.Розенберг Проектирование разработки нефтяных месторождений. Москва, Гостоптехиздат, 1962г. с.111112). Закачування газу проводиться, як правило, в газову частину нафтогазоконденсатного покладу. Недоліком такого способу є швидке падіння коефіцієнту фазової фільтрації нафти внаслідок виділення газу з нафти при зниженні пластового тиску (накладанні депресії на пласт). Наслідком цього є швидке зростання газового фактору та прориви вільного газу у видобувні нафтові свердловини, що призводить до значного зменшення коефіцієнту нафто вилучення покладу. Задачею винаходу є підвищення коефіцієнта нафтовилучення. Для вирішення поставленої задачі пропонується спосіб розробки нафтогазоконденсатного покладу, який включає піднімання початкового пластового тиску у покладі шляхом закачування газу в його газоконденсатну частину. При цьому, величину підйому пластового тиску визначають за формулою: Pnm ³ Pнac + DP , де Pnm Pнac - величина пластового тиску після закачування газу; - величина тиску насичення нафти газом; DP - величина депресії на пласт, яка накладається експлуатаційними нафтовими свердловинами. Депресія на пласт в видобувних на фтови х свердловинах залежить від проникності пласта, геологічних умов залягання покладу, в'язкості флюїдів та початкового пластового тиску. Величину депресії на пласт визначають при виконанні проекту розробки. В окремому варіанті здійснення способу, газ, який закачують в газоконденсатну частину нафтогазоконденсатного покладу, перепускають з газового покладу з високим пластовим тиском. Технічним результатом є підвищення коефіцієнта нафтовилучення внаслідок створюваного високого пластового тиску, що в свою чергу забезпечує фонтан ування свердловин і дозволяє відмовитись від механізованої їх експлуатації та зменшити собівартість робіт. Крім того, в процесі відбору нафти під дією створеного у пласті високого тиску газу виникає горизонтальна фільтрація в зоні пласта, яка попередньо була насичена нафтою. Це дозволяє ще збільшити коефіцієнт нафтовилучення за рахунок переходу частини залишкової нафти в газову фаз у та за рахунок механічного захоплення частинок нафти потоком газу. Спосіб розробки нафтогазоконденсатного покладу, що заявляється, ілюструється кресленням (див. фіг.). На фіг.: 1 - нагнітальна газова свердловина; 2 - інтервал перфорації нагнітальної газової свердловини; 3 - видобувні нафтові свердловини; 4 - інтервал перфорації видобувних нафтових свердловин; 5 - початковий рівень газонафтового контакту (ГНК); 6 - початковий рівень водонафтового контакту (ВНК); 7 - рівень ГНК після закачування газу; 8 - рівень ВНК після закачування газу; 9 - газовий поклад з високим пластовим тиском; 10 інтервал перфорації газового покладу з високим пластовим тиском; 11 - газоконденсатна частина покладу; 12 нафтоносна частина покладу; 13 - водоносна частина покладу. Для здіснення способу виконують дії у такій послідовності: 1. За допомогою визначеної на стадії проектування розробки величини DP визначають значення підйому P P ³ Pнac + DP пластового тиску nm за формулою: nm де Pnm - величина пластового тиску після закачування газу; Pнac - величина тиску насичення нафти газом; DP - величина депресії на пласт, яка накладається експлуатаційними нафтовими свердловинами. 2. Закачують газ з магістрального газопроводу (на кресленні не показаний) в нагнітальні газові свердловини 1 через інтервал перфорації 2, що максимально наближений до ГНК 5 в газоконденсатній частині покладу 11. Якщо на родовищі існує газовий поклад 9 з високим пластовим тиском та невисоким вмістом конденсату, то для підйому пластового тиску в газоконденсатній частині 11 покладу, застосовують прямий перепуск газу шляхом перфорації 10 газового покладу 9 в нагнітальній свердловині 1. Внаслідок закачування газу пластовий тиск у газоконденсатній частині 11 піднімається, а рівні ГНК 5 і ВНК 6 деформуються і займають положення 7 та 8 відповідно. 3. Після досягнення пластовим тиском у газоконденсатній частині 11 значення Pnm починають видобування нафти. Вилучення нафти з нафтоносної частини 12 покладу проводять видобувними нафтовими свердловинами 3 через інтервал перфорації 4, який знаходиться максимально близько до ВНК 8. При цьому обводнення свердловин 3 буде незначним, оскільки відсутній перепад тиску між вибійним тиском та тиском води в водоносній частині 13. Перспективним для використання заявленого способу є Личківське нафтогазоконденсатне родовище (поклади фаменського ярусу). Розрахункова депресія на пласт (D P) у видобувних нафтових свердловинах в середньому складає близько 5МПа. Середня густина газу (приведена до поверхневих умов) - 1,0379кг/м 3, вміст конденсату при тиску початку конденсації - 389,7г/м 3. Початковий пластовий тиск і тиск насичення нафти газом (Pнac ) - 41,13МПа. Родовище характеризується наявністю вільної залишкової нафти, при випробуваннях конденсатний фактор сягав значень 1200г/м 3. Густина пластової нафти 576кг/м 3, вміст газу - 382,5м 3/т. За результатами досліджень для переведення залишкової нафти в газову фазу необхідний тиск 46,7 МПа. Величина пластового тиску після закачування газу дорівнює Pnm = 41.13 + 5 = 46.13 МПа. Для попереднього підйому пластового тиску можна використати газ з вищезалягаючих газових покладів візейського та серпухівського ярусу. Підйом пластового тиску дозволить не тільки досягти вищих коефіцієнтів вилучення нафти, але й збільшити коефіцієнт вилучення конденсату.
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod for development of oil-gas condensate field
Автори англійськоюFik Illia Mykhailovych, Syniuk Borys Borysovych
Назва патенту російськоюСпособ разработки нефтегазоконденсатного месторождения
Автори російськоюФик Илья Михайлович, Синюк Борис Борисович
МПК / Мітки
МПК: E21B 43/00
Мітки: розробки, нафтогазоконденсатного, спосіб, покладу
