Установка для лазерного пробивання отворів

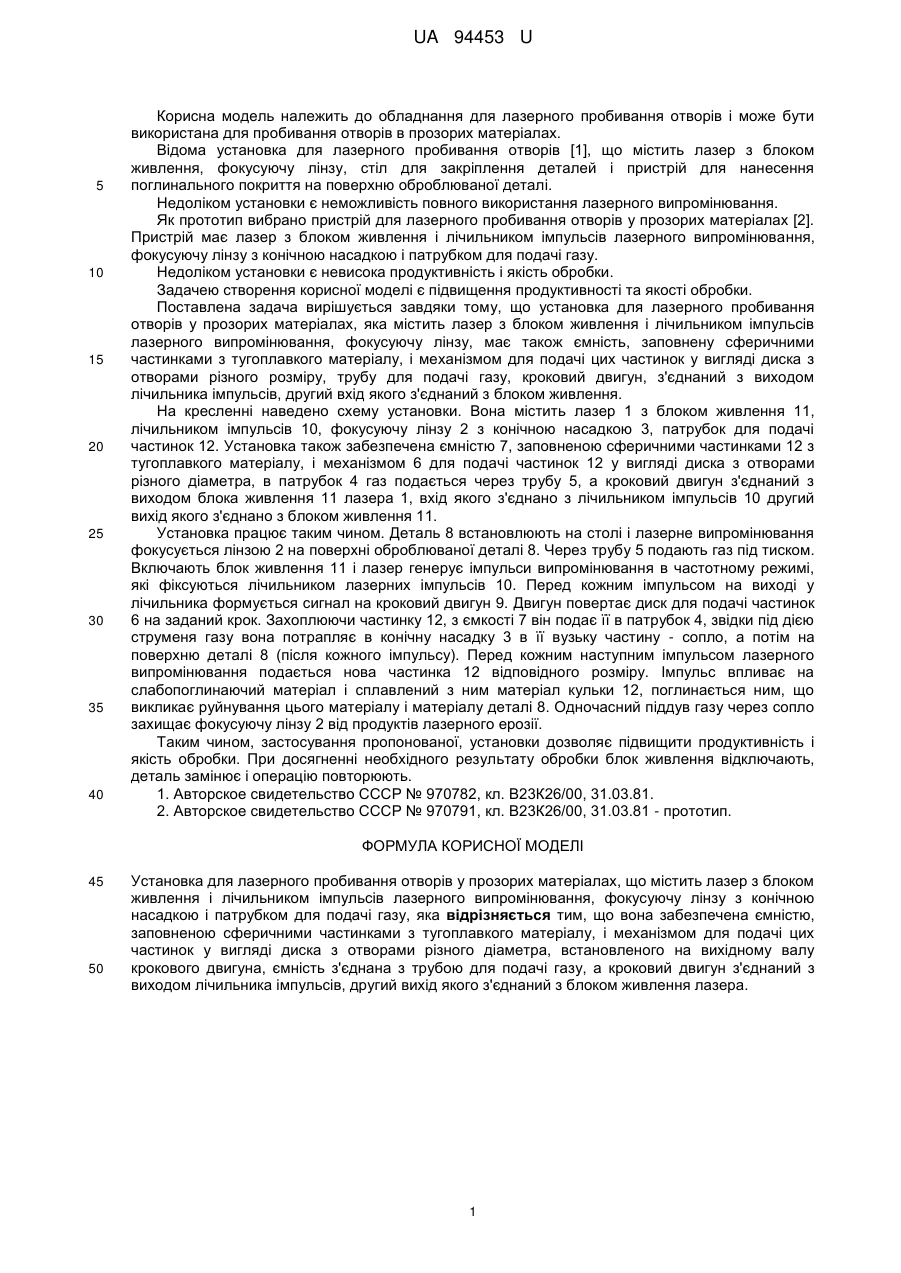

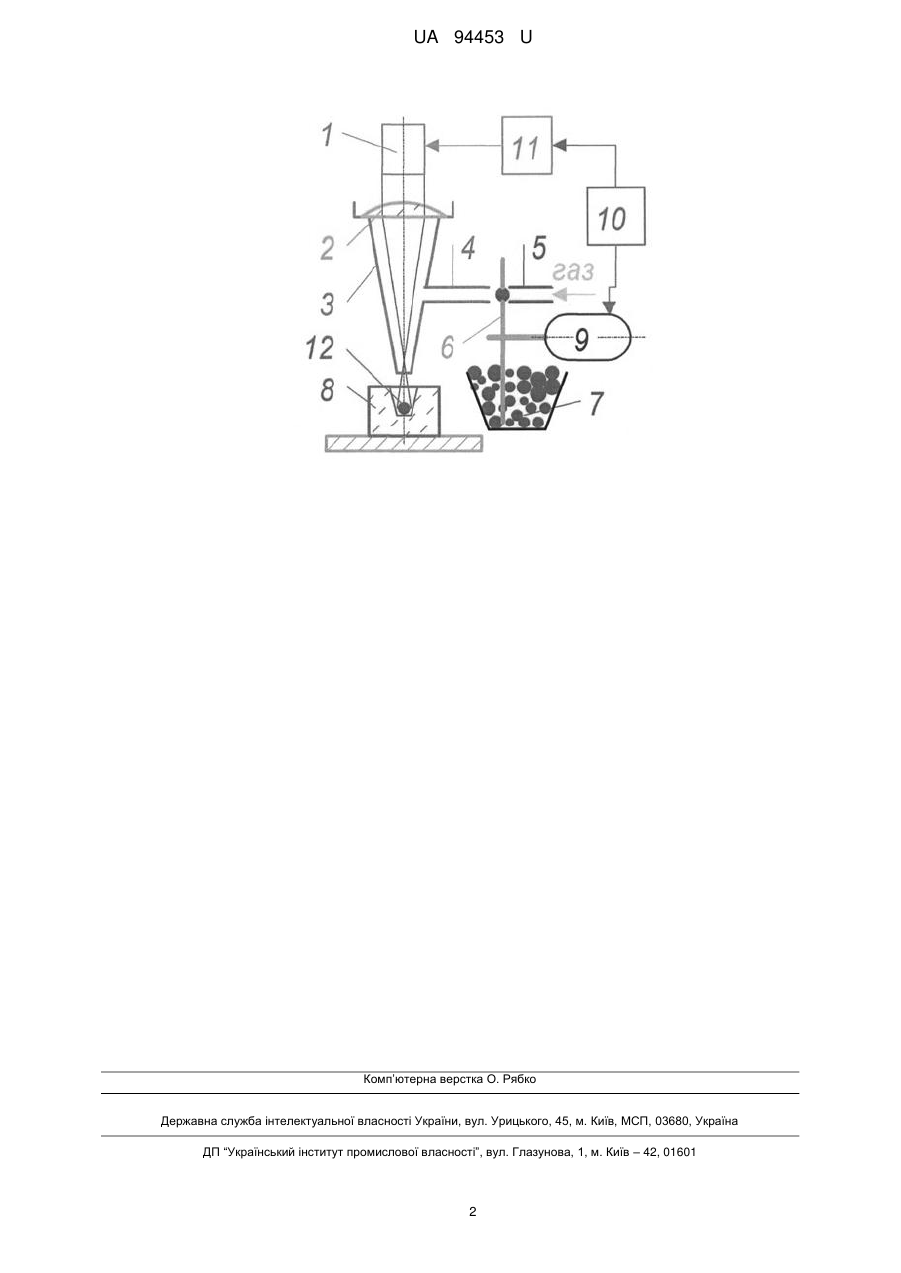

Реферат: Установка для лазерного пробивання отворів у прозорих матеріалах містить лазер з блоком живлення і лічильником імпульсів лазерного випромінювання, фокусуючу лінзу з конічною насадкою і патрубком для подачі газу. Вона забезпечена ємністю, що заповнена сферичними частинками з тугоплавкого матеріалу, і механізмом для подачі цих частинок у вигляді диска з отворами різного діаметра, встановленого на вихідному валу крокового двигуна. Ємність з'єднана з трубою для подачі газу. Кроковий двигун з'єднаний з виходом лічильника імпульсів, другий вихід якого з'єднаний з блоком живлення лазера. UA 94453 U (54) УСТАНОВКА ДЛЯ ЛАЗЕРНОГО ПРОБИВАННЯ ОТВОРІВ UA 94453 U UA 94453 U 5 10 15 20 25 30 35 40 Корисна модель належить до обладнання для лазерного пробивання отворів і може бути використана для пробивання отворів в прозорих матеріалах. Відома установка для лазерного пробивання отворів [1], що містить лазер з блоком живлення, фокусуючу лінзу, стіл для закріплення деталей і пристрій для нанесення поглинального покриття на поверхню оброблюваної деталі. Недоліком установки є неможливість повного використання лазерного випромінювання. Як прототип вибрано пристрій для лазерного пробивання отворів у прозорих матеріалах [2]. Пристрій має лазер з блоком живлення і лічильником імпульсів лазерного випромінювання, фокусуючу лінзу з конічною насадкою і патрубком для подачі газу. Недоліком установки є невисока продуктивність і якість обробки. Задачею створення корисної моделі є підвищення продуктивності та якості обробки. Поставлена задача вирішується завдяки тому, що установка для лазерного пробивання отворів у прозорих матеріалах, яка містить лазер з блоком живлення і лічильником імпульсів лазерного випромінювання, фокусуючу лінзу, має також ємність, заповнену сферичними частинками з тугоплавкого матеріалу, і механізмом для подачі цих частинок у вигляді диска з отворами різного розміру, трубу для подачі газу, кроковий двигун, з'єднаний з виходом лічильника імпульсів, другий вхід якого з'єднаний з блоком живлення. На кресленні наведено схему установки. Вона містить лазер 1 з блоком живлення 11, лічильником імпульсів 10, фокусуючу лінзу 2 з конічною насадкою 3, патрубок для подачі частинок 12. Установка також забезпечена ємністю 7, заповненою сферичними частинками 12 з тугоплавкого матеріалу, і механізмом 6 для подачі частинок 12 у вигляді диска з отворами різного діаметра, в патрубок 4 газ подається через трубу 5, а кроковий двигун з'єднаний з виходом блока живлення 11 лазера 1, вхід якого з'єднано з лічильником імпульсів 10 другий вихід якого з'єднано з блоком живлення 11. Установка працює таким чином. Деталь 8 встановлюють на столі і лазерне випромінювання фокусується лінзою 2 на поверхні оброблюваної деталі 8. Через трубу 5 подають газ під тиском. Включають блок живлення 11 і лазер генерує імпульси випромінювання в частотному режимі, які фіксуються лічильником лазерних імпульсів 10. Перед кожним імпульсом на виході у лічильника формується сигнал на кроковий двигун 9. Двигун повертає диск для подачі частинок 6 на заданий крок. Захоплюючи частинку 12, з ємкості 7 він подає її в патрубок 4, звідки під дією струменя газу вона потрапляє в конічну насадку 3 в її вузьку частину - сопло, а потім на поверхню деталі 8 (після кожного імпульсу). Перед кожним наступним імпульсом лазерного випромінювання подається нова частинка 12 відповідного розміру. Імпульс впливає на слабопоглинаючий матеріал і сплавлений з ним матеріал кульки 12, поглинається ним, що викликає руйнування цього матеріалу і матеріалу деталі 8. Одночасний піддув газу через сопло захищає фокусуючу лінзу 2 від продуктів лазерного ерозії. Таким чином, застосування пропонованої, установки дозволяє підвищити продуктивність і якість обробки. При досягненні необхідного результату обробки блок живлення відключають, деталь замінює і операцію повторюють. 1. Авторское свидетельство СССР № 970782, кл. В23К26/00, 31.03.81. 2. Авторское свидетельство СССР № 970791, кл. В23К26/00, 31.03.81 - прототип. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 Установка для лазерного пробивання отворів у прозорих матеріалах, що містить лазер з блоком живлення і лічильником імпульсів лазерного випромінювання, фокусуючу лінзу з конічною насадкою і патрубком для подачі газу, яка відрізняється тим, що вона забезпечена ємністю, заповненою сферичними частинками з тугоплавкого матеріалу, і механізмом для подачі цих частинок у вигляді диска з отворами різного діаметра, встановленого на вихідному валу крокового двигуна, ємність з'єднана з трубою для подачі газу, а кроковий двигун з'єднаний з виходом лічильника імпульсів, другий вихід якого з'єднаний з блоком живлення лазера. 1 UA 94453 U Комп’ютерна верстка О. Рябко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
