Забивна паля з розкривним наконечником

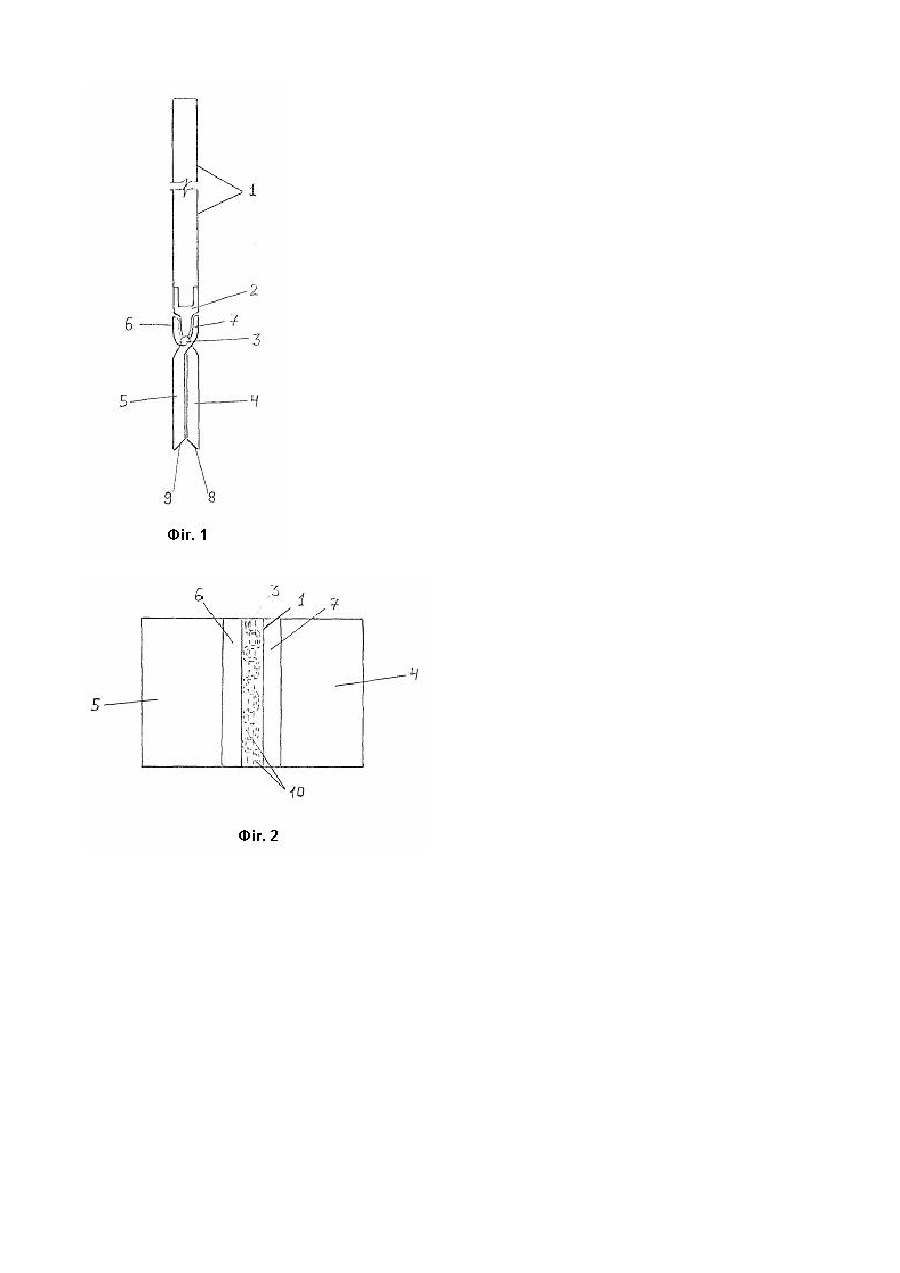

Винахід відноситься до будівництва, тобто до фундаментобудування, а точніше до паль з розширеною опорою. Відомо забивні палі з наконечником, що розкривається, які містять на своєму нижньому кінці механізм розкриття наконечника у дві протилежні сторони по горизонталі [1]. Механізм або спосіб, за допомогою якого розкривається наконечник, досягнувши визначної глибини при забивці палі, може бути різноманітним. Але всім цим палям притаманний такий недолік: недостатня величина співвідношення опорної площі розкритого наконечника до площі поперечного перерізу палі, що занурюється. В основу винаходу поставлено задачу збільшити співвідношення опорної площі розкритого наконечника до площі поперечного перерізу забивної палі, що приводить до значного збільшення несучої здатності забивної палі з наконечником, що розкривається. Це досягається наступним шляхом. Забивну палю виготовляють з такими геометричними параметрами: у поперечному горизонтальному перерізі вона являє собою прямокутник з великим співвідношенням розмірів його довгої сторони до короткої (тобто паля по формі являє собою дещо на зразок дошки). При такій геометричній формі поперечного перерізу палі, як відомо, досягається найбільше співвідношення периметра прямокутника до його площі. В периметрі вказаного прямокутника основна складова це розміри довгих сторін (розмірами коротких сторін можна знехтувати). Тому лопаті наконечника, що розкривається, які розташовані уздовж довгих сторін прямокутника поперечного перерізу палі, будуть мати площі, що значно більше перевищують площу поперечного перерізу палі, ніж це має місце в прототипі. На фіг.1 зображені: паля 1 (вигляд з бічного торця); опорна сталева рамка 2, що охоплює нижній торець палі, на кінці якої закріплений шарнір 3; 4 і 5 лопаті наконечника, що розкривається, які закріплені на шарнірі 3; 6 і 7 обмежувачі розкриття лопатей 5 та 4 (обмежувач 6 з'єднаний жорстко з лопаттю 4, а обмежувач 7 з'єднаний жорстко з лопаттю 5, утворюючи дещо на зразок ножиць); 8 і 9 - скоси на кінцях лопатей 4 та 5. На фіг.2 показаний вид палі 1 згори під час, коли лопаті 4 та 5 розкриті, обмежувач 7 торкається плашмя з лопаттю 4, а обмежувач 6 - з лопаттю 5. Зображені також петлі 10, за допомогою яких лопаті 4 та 5, а також їх продовження у вигляді обмежувачів 6 та 7 кріпляться на шарнірі 3. Занурення палі у грунт здійснюється забивкою. Завдяки наявності скосів 8 та 9 на кінцях лопатей 4 і 5, на лопаті постійно при забивці впливає зусилля, що розкриває їх в сторони. Але розкриттю лопатей в сторони перешкоджує спеціальний запобіжник, який може бути виконаний різними способами, наприклад таким. Запобіжник може являти собою невеликий відрізок дроту, що стягує лопаті, який проведений у спеціальному пройомі усередині лопатей. Далі, коли забивка палі здійснюється на потрібну глибину, запобіжник треба прибрати. Це зробити можливо також різними способами. Наприклад, шляхом натягування вертикально протягнутого уздовж палі тросу зі зрізною планкою і зрізання запобіжника. Можливо також видалити запобіжник електричним способом шляхом розплавлення його під дією електричного струму, що подається по двом ізольованим проводам, які протягнуті уздовж палі. Можливі і інші варіанти. Після знімання запобіжника виконується подальша добивка палі аж до повного розкриття наконечника, тобто до того моменту, коли лопаті 4 і 5 займуть горизонтальний стан та доторкнуться з обмежувачами 7 і 6. Можливі і інші приклади конкретного виконання пропонуємої забивної палі з наконечником, що розкривається. В результаті застосування на практиці пропонуємої забивної палі з наконечником, що розкривається можна при такій самій площі поперечного перерізу палі як у прототипа значно (в декілька разів) підвищити несучу здатність палі. Література: 1. Μ.С. Грутман. Свайные фундаменты. - К.: "Будівельник", 1969 -(С.51-55).
