Спосіб для використання тепла відхідних газів та пристрій для його здійснення

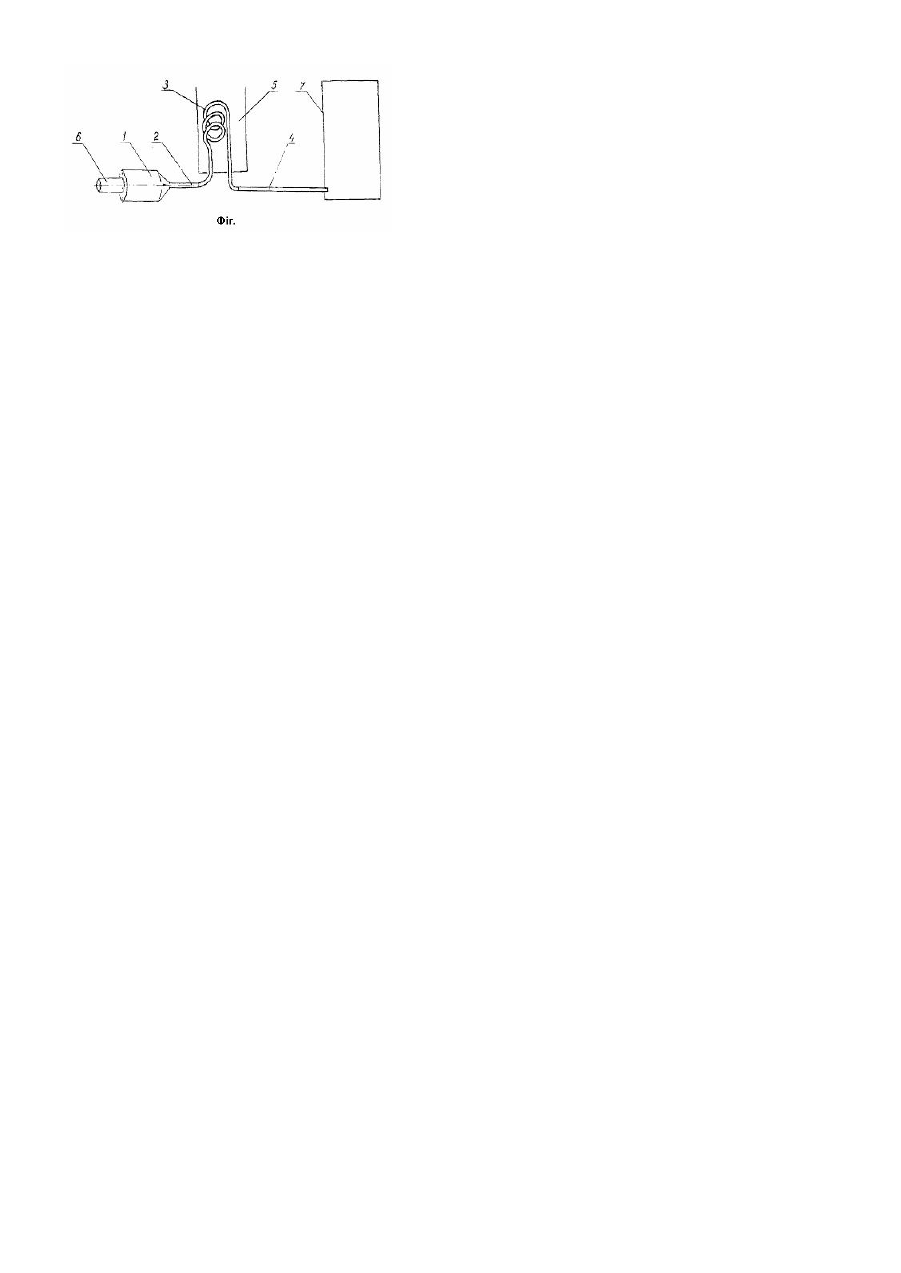

Винахід відноситься до теплоенергетики, енергозберігаючих технологій і може бути використаний для отопления приміщень. Відомий спосіб використання тепла відхідних газів [1], в якому теплообмін здійснюють при допомозі проміжного теплоносія і застосовують у промисловості. Недоліками відомого способу є його складність і неможливість широкого використання у побуті для отопления невеликих приміщень. Суттєва відмінність запропонованого способу по п.1 полягає в тому, що відбір тепла здійснюють без застосування проміжного теплоносія, шляхом нагрівання чистого повітря, яке рухається по контуру циркуляції (змійовику або батареї, труба х), розміщеному на шля ху р уху відхідних газів. Запропонований нами спосіб дає можливість широкого його використання в побуті і промисловості для опалення приміщень шляхом відбору із гарячих відхідних газів тепла, яке звичайно виходить у атмосферу і втрачається. Спосіб дешевий і простий у виконанні. Його здійснюють при допомозі пристрою для використання тепла відхідних газів таким чином. На шляху руху гарячих відхідних газів у ємності топки (кухонного вогнища, пічки чи димоходу) розміщують контур циркуляції пристрою. Відбір тепла здійснюють шляхом подачі чистого повітря вентилятором на вхід цього контур у, а на його виході отримують підігріте чисте повітря , яке повітропроводом подають в опалювальне приміщення. Запропонований пристрій по п.2 відноситься до систем опалення приміщень із випуском гарячого повітря в опалювальне приміщення. Відомий пристрій із використанням тепла спалюваного газу [2] підвищує коефіцієнт корисної дії системи опалення за рахунок використання тепла спалених газів, випускаючи їх в опалювальне приміщення, але таким чином забруднює повітря шкідливими речовинами (продуктами згорання). Недоліки прототипу: забруднення повітря опалювального приміщення продуктами згорання, складність конструкції. Завданням винаходу є створення простого пристрою, на виході якого отримують екологічно чисте підігріте повітря, економлячи при цьому теплоенергоресурси. Поставлене завдання вирішується тим, що ви хід вентилятора, який подає чисте повітря, з'єднаний повітропроводом із контуром циркуляції (змійовиком або батареєю, трубами), розміщеним на шляху р уху гарячих відхідних газів у ємності топки(пічки, кухонного вогнища чи димоходу), а вихід контуру з'єднаний повітропроводом із нижньою частиною опалювального приміщення, а для регуляції температури нагрівання чистого повітря у контурі вентилятор оснащений регулятором швидкості руху повітря. На ескізі (фіг.) показаний пристрій для використання тепла відхідних газів. Пристрій складається із вентилятора 1 із збирачем повітря 6, повітропроводів 2 і 4, контура циркуляції чистого повітря 3 (змійовика, батареї, труб), розміщеного на шляху руху гарячих відхідних газів у ємності топки 5 ( пічки, кухонного вогнища чи димоходу). Пристрій працює таким чином. Із повітряного збирача 6 чисте повітря при допомозі вентилятора 1 через повітропровід 2 подається у контур 3, розміщений на шляху р уху гарячих відхідних газів, наприклад, у ємності кухонного вогнища 5, і через повітропровід 4 попадає у нижню частину опалювального приміщення 7. Для регуляції температури нагрівання повітря у контурі вентилятор оснащений регулятором швидкості руху повітря (на фіг. не показаний). При допомозі запропонованого винаходу отримано чисте підігріте повітря без продуктів згорання. Це його екологічний ефект. Економічний ефект в економії енергоресурсів для обігріву додаткових приміщень та скорочення часу і зменшення витрат енергоресурсів для обігріву вже опалювальних приміщень. Ефективність запропонованого винаходу підтверджена такими прикладами. Приклад 1. Змійовик пристрою для використання тепла відхідних газів розміщено в середині кухонного вогнища під плитою на шляху виходу гарячих димових газів до димоходу. Підігріте чисте повітря із змійовика повітропроводом подано у нижню частину цього ж приміщення. Приклад 2. Змійовик пристрою розміщено аналогічно прикладу 1, але підігріте повітря повітропроводом подано у нижню частину суміжного приміщення. Результати використання винаходу по вище вказаних прикладах занесено у таблицю. Як видно із наведеної таблиці, при застосуванні винаходу час прогрівання повітря у приміщенні із кухонним вогнищем зменшився на 39,3 % (по прикладу 1). Суміжне приміщення, де нема ніяких опалювальних пристроїв, прогрілося за 6, 7 год без додаткових затрат енергоресурсів (по прикладу 2). Отримані дані дають можливість рекомендувати даний спосіб і пристрій для широкого застосування у побуті і промисловості. Література. 1. Авторське свідоцтво SU 1043458 А кл. F27D17/00. 2. Деклараційний патент на винахід UA 36971 А кл. F24D5/02. Таблиця Час прогрівання повітря у приміщеннях від 5 до 22 градусів С при постійній одинаковій витраті газу за 1 годину Приміщення При застосуванні винаходу Без застосування винаходу Приклад 1 Приклад 2 1. Те саме ,де горить кухонне вогнище 5,6год 3,4год 2. Суміжне, без опалювальних Не прогрівається зовсім 6,7год пристроїв
