Спосіб подавання зовнішнього повітря під підвіконням вікна
Номер патенту: 65544
Опубліковано: 12.12.2011
Автори: Кичатов Валентин Петрович, Тимофєєв Микола Васильович, Грищенко Олександр Григорович, Кичатов Вадим Валентинович
Формула / Реферат
Спосіб подавання зовнішнього повітря під підвіконням вікна, який відрізняється тим, що зовнішнє повітря направляють через Г-подібний канал, що розташований біля радіатора і має U-подібну частину, де воно підігрівається і потім потрапляє до приміщення, а в конструкції каналу передбачені антимоскітна сітка, шумопоглинач та спеціальний шибер, який в ручному або автоматичному режимі регулює кількість подачі повітря в приміщення.
Текст

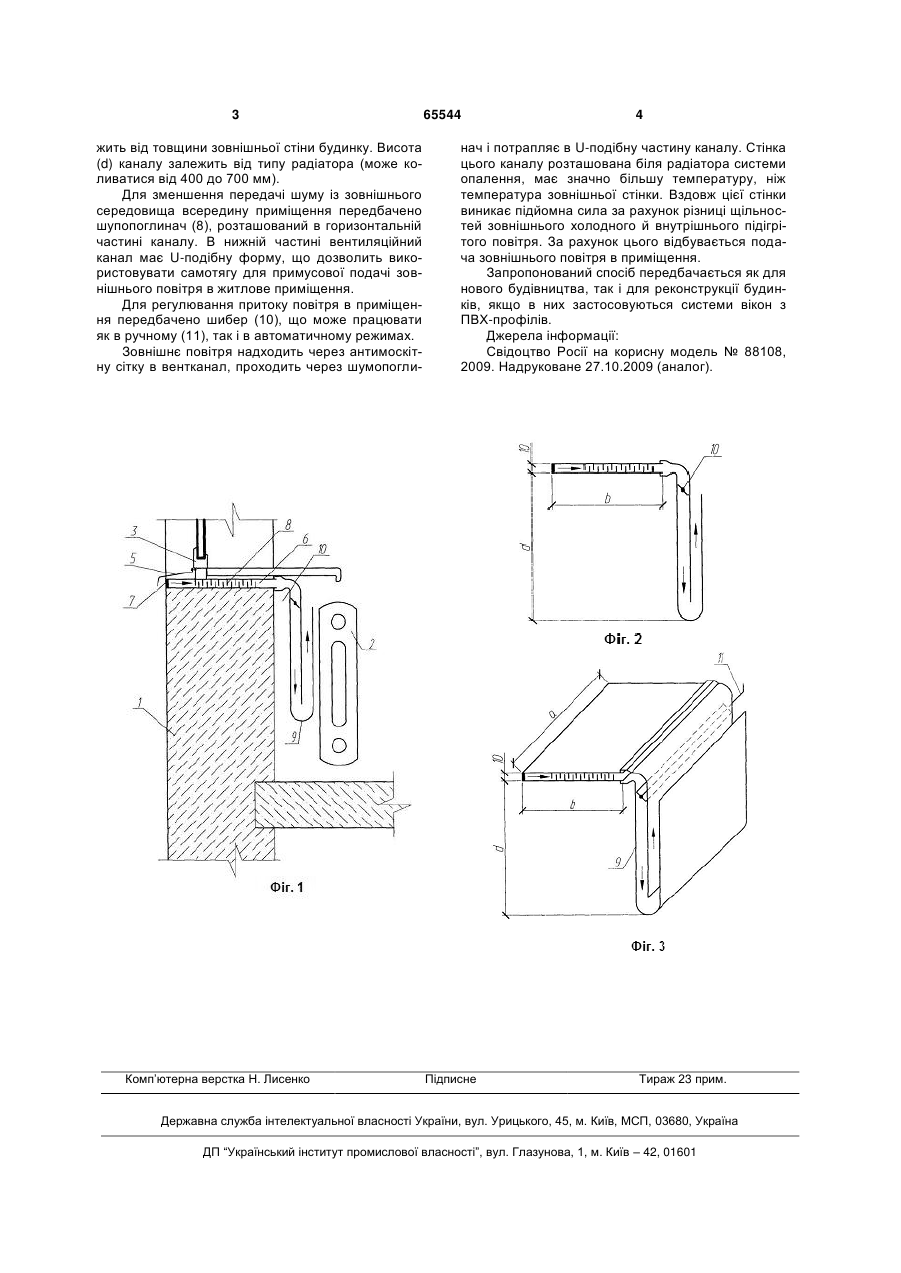

Спосіб подавання зовнішнього повітря під підвіконням вікна, який відрізняється тим, що зовнішнє повітря направляють через Г-подібний канал, що розташований біля радіатора і має Uподібну частину, де воно підігрівається і потім потрапляє до приміщення, а в конструкції каналу передбачені антимоскітна сітка, шумопоглинач та спеціальний шибер, який в ручному або автоматичному режимі регулює кількість подачі повітря в приміщення. (19) (21) u201105893 (22) 11.05.2011 (24) 12.12.2011 (46) 12.12.2011, Бюл.№ 23, 2011 р. (72) КИЧАТОВ ВАЛЕНТИН ПЕТРОВИЧ, ТИМОФЄЄВ МИКОЛА ВАСИЛЬОВИЧ, ГРИЩЕНКО ОЛЕКСАНДР ГРИГОРОВИЧ, КИЧАТОВ ВАДИМ ВАЛЕНТИНОВИЧ (73) КИЧАТОВ ВАЛЕНТИН ПЕТРОВИЧ, ТИМОФЄЄВ МИКОЛА ВАСИЛЬОВИЧ, ГРИЩЕНКО ОЛЕКСАНДР ГРИГОРОВИЧ, КИЧАТОВ ВАДИМ ВАЛЕНТИНОВИЧ 3 жить від товщини зовнішньої стіни будинку. Висота (d) каналу залежить від типу радіатора (може коливатися від 400 до 700 мм). Для зменшення передачі шуму із зовнішнього середовища всередину приміщення передбачено шупопоглинач (8), розташований в горизонтальній частині каналу. В нижній частині вентиляційний канал має U-подібну форму, що дозволить використовувати самотягу для примусової подачі зовнішнього повітря в житлове приміщення. Для регулювання притоку повітря в приміщення передбачено шибер (10), що може працювати як в ручному (11), так і в автоматичному режимах. Зовнішнє повітря надходить через антимоскітну сітку в вентканал, проходить через шумопогли Комп’ютерна верстка Н. Лисенко 65544 4 нач і потрапляє в U-подібну частину каналу. Стінка цього каналу розташована біля радіатора системи опалення, має значно більшу температуру, ніж температура зовнішньої стінки. Вздовж цієї стінки виникає підйомна сила за рахунок різниці щільностей зовнішнього холодного й внутрішнього підігрітого повітря. За рахунок цього відбувається подача зовнішнього повітря в приміщення. Запропонований спосіб передбачається як для нового будівництва, так і для реконструкції будинків, якщо в них застосовуються системи вікон з ПВХ-профілів. Джерела інформації: Свідоцтво Росії на корисну модель № 88108, 2009. Надруковане 27.10.2009 (аналог). Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod for supply of outer air under the window stool
Автори англійськоюKychatov Valentyn Petrovych, Tymofeiev Mykola Vasyliovych, Hryschenko Oleksandr Hryhorovych, Kychatov Vadym Valentynovych
Назва патенту російськоюСпособ подачи внешнего воздуха под подоконником окна
Автори російськоюКичатов Валентин Петрович, Тимофеев Николай Васильевич, Грищенко Александр Григорьевич, Кичатов Вадим Валентинович
МПК / Мітки
МПК: E04B 1/70
Мітки: подавання, повітря, зовнішнього, підвіконням, вікна, спосіб
Код посилання
<a href="https://ua.patents.su/2-65544-sposib-podavannya-zovnishnogo-povitrya-pid-pidvikonnyam-vikna.html" target="_blank" rel="follow" title="База патентів України">Спосіб подавання зовнішнього повітря під підвіконням вікна</a>
