Установка для нагрівання і охолодження повітря

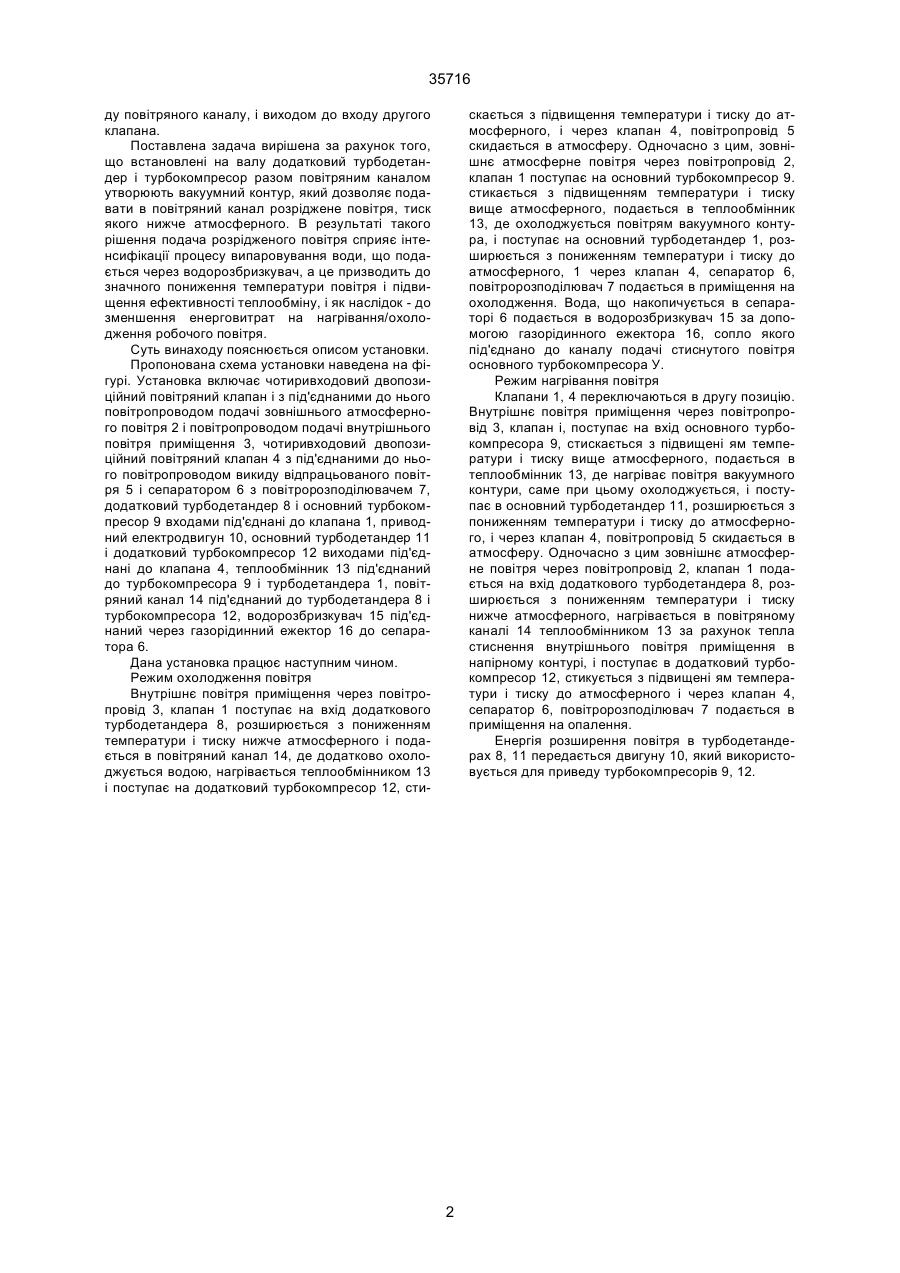

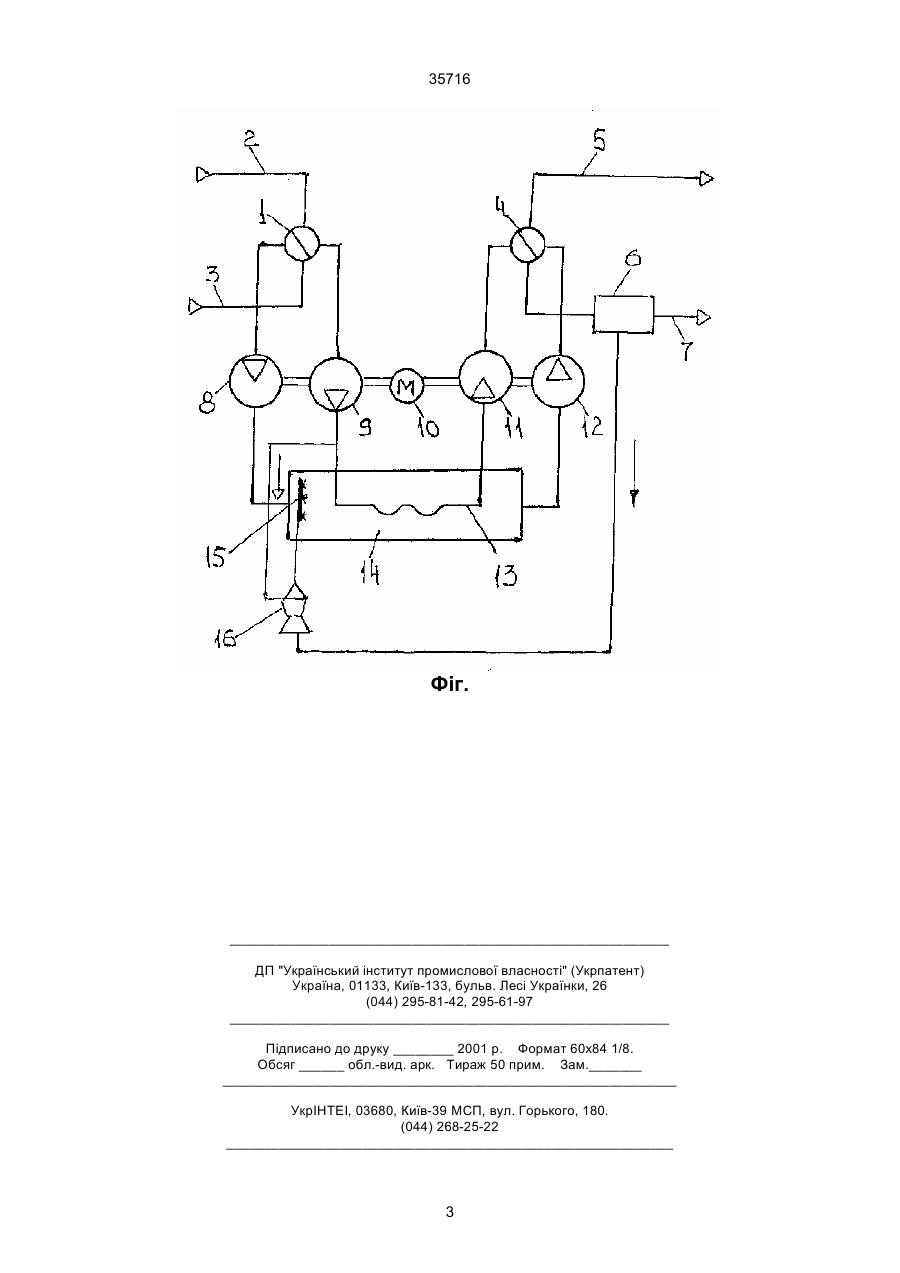

Установка для нагрівання і охолодження повітря, що включає два чотиривходові двопозиційні повітряні, клапани, до входів першого з яких під'єднані повітропровід забору зовнішнього атмосферного повітря, повітропровід забору внутрішнього повітря приміщення, вхід турбокомпресора і вхід повітряного каналу, і до входів другого клапана під'єднані повітропровід викиду відпрацьованого 35716 ду повітряного каналу, і виходом до входу другого клапана. Поставлена задача вирішена за рахунок того, що встановлені на валу додатковий турбодетандер і турбокомпресор разом повітряним каналом утворюють вакуумний контур, який дозволяє подавати в повітряний канал розріджене повітря, тиск якого нижче атмосферного. В результаті такого рішення подача розрідженого повітря сприяє інтенсифікації процесу випаровування води, що подається через водорозбризкувач, а це призводить до значного пониження температури повітря і підвищення ефективності теплообміну, і як наслідок - до зменшення енерговитрат на нагрівання/охолодження робочого повітря. Суть винаходу пояснюється описом установки. Пропонована схема установки наведена на фігурі. Установка включає чотиривходовий двопозиційний повітряний клапан і з під'єднаними до нього повітропроводом подачі зовнішнього атмосферного повітря 2 і повітропроводом подачі внутрішнього повітря приміщення 3, чотиривходовий двопозиційний повітряний клапан 4 з під'єднаними до нього повітропроводом викиду відпрацьованого повітря 5 і сепаратором 6 з повітророзподілювачем 7, додатковий турбодетандер 8 і основний турбокомпресор 9 входами під'єднані до клапана 1, приводний електродвигун 10, основний турбодетандер 11 і додатковий турбокомпресор 12 виходами під'єднані до клапана 4, теплообмінник 13 під'єднаний до турбокомпресора 9 і турбодетандера 1, повітряний канал 14 під'єднаний до турбодетандера 8 і турбокомпресора 12, водорозбризкувач 15 під'єднаний через газорідинний ежектор 16 до сепаратора 6. Дана установка працює наступним чином. Режим охолодження повітря Внутрішнє повітря приміщення через повітропровід 3, клапан 1 поступає на вхід додаткового турбодетандера 8, розширюється з пониженням температури і тиску нижче атмосферного і подається в повітряний канал 14, де додатково охолоджується водою, нагрівається теплообмінником 13 і поступає на додатковий турбокомпресор 12, сти скається з підвищення температури і тиску до атмосферного, і через клапан 4, повітропровід 5 скидається в атмосферу. Одночасно з цим, зовнішнє атмосферне повітря через повітропровід 2, клапан 1 поступає на основний турбокомпресор 9. стикається з підвищенням температури і тиску вище атмосферного, подається в теплообмінник 13, де охолоджується повітрям вакуумного контура, і поступає на основний турбодетандер 1, розширюється з пониженням температури і тиску до атмосферного, 1 через клапан 4, сепаратор 6, повітророзподілювач 7 подається в приміщення на охолодження. Вода, що накопичується в сепараторі 6 подається в водорозбризкувач 15 за допомогою газорідинного ежектора 16, сопло якого під'єднано до каналу подачі стиснутого повітря основного турбокомпресора У. Режим нагрівання повітря Клапани 1, 4 переключаються в другу позицію. Внутрішнє повітря приміщення через повітропровід 3, клапан і, поступає на вхід основного турбокомпресора 9, стискається з підвищені ям температури і тиску вище атмосферного, подається в теплообмінник 13, де нагріває повітря вакуумного контури, саме при цьому охолоджується, і поступає в основний турбодетандер 11, розширюється з пониженням температури і тиску до атмосферного, і через клапан 4, повітропровід 5 скидається в атмосферу. Одночасно з цим зовнішнє атмосферне повітря через повітропровід 2, клапан 1 подається на вхід додаткового турбодетандера 8, розширюється з пониженням температури і тиску нижче атмосферного, нагрівається в повітряному каналі 14 теплообмінником 13 за рахунок тепла стиснення внутрішнього повітря приміщення в напірному контурі, і поступає в додатковий турбокомпресор 12, стикується з підвищені ям температури і тиску до атмосферного і через клапан 4, сепаратор 6, повітророзподілювач 7 подається в приміщення на опалення. Енергія розширення повітря в турбодетандерах 8, 11 передається двигуну 10, який використовується для приведу турбокомпресорів 9, 12. 2 35716 Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
