Зразок для визначення межі міцності хімічно-стійких і термостійких керамічних виробів при розтягу
Номер патенту: 65564
Опубліковано: 12.12.2011
Автори: КОТРЕЧКО ОЛЕКСІЙ ОЛЕКСІЙОВИЧ, Войтенко Богдан Олексійович, Бездушний Петро Миколайович, Іщенко Валерій Васильович
Формула / Реферат
Зразок для визначення межі міцності хімічно-стійких і термостійких керамічних виробів при розтягу, що має захватну і робочу частини, який відрізняється тим, що захватна частина виконана у вигляді двох циліндрів діаметром 50 мм і висотою 25 мм, з'єднаних між собою боковими поверхнями прямокутною призмою розмірами 25x25x25 мм, яка є робочою частиною зразка, при цьому з'єднання циліндричних поверхонь із прямокутною призмою виконують так, щоб довжина перехідної частини зразка від робочої до захватної дорівнювала 5 мм з радіусом R=16 мм, внаслідок чого загальна довжина зразка становить 135 мм.
Текст

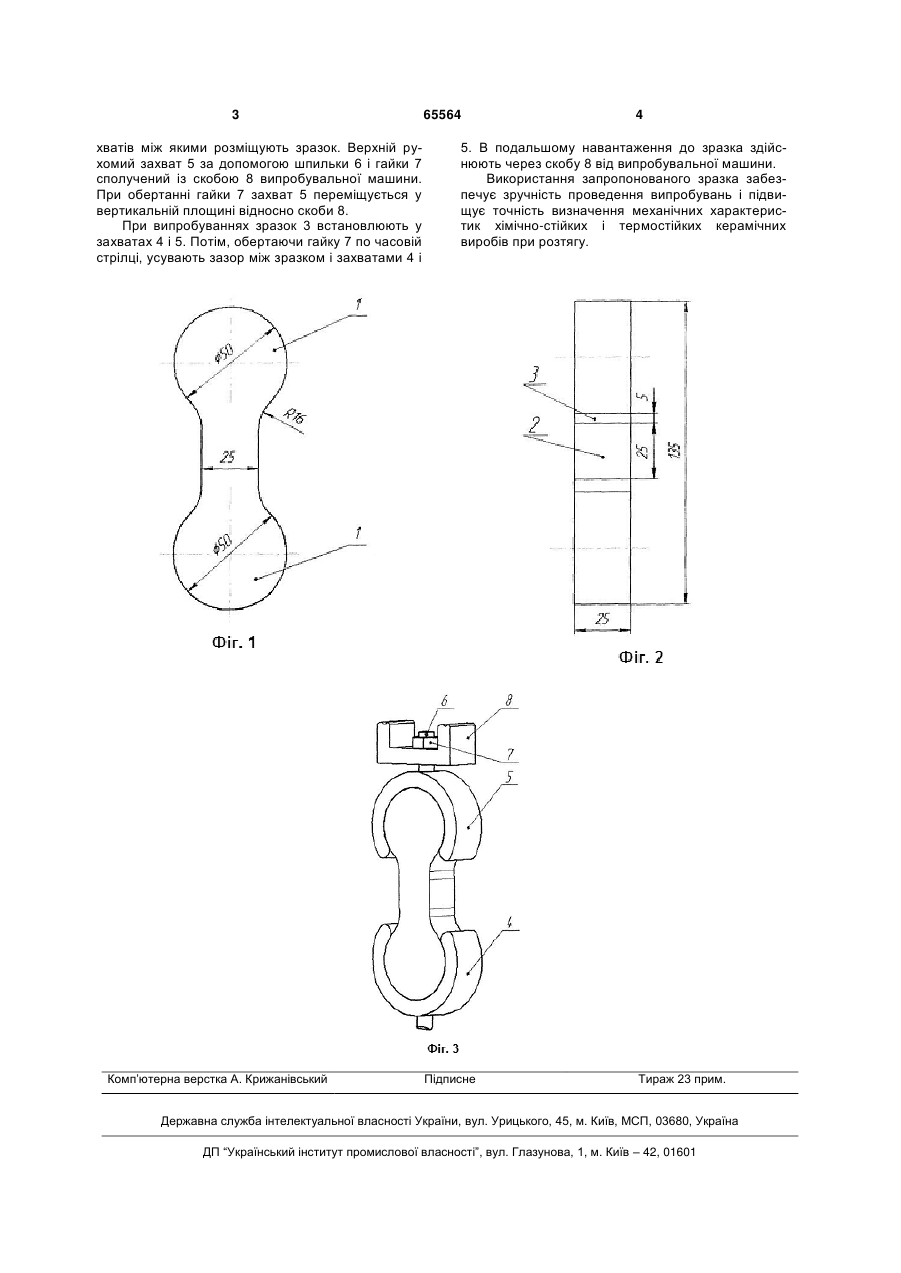

Зразок для визначення межі міцності хімічностійких і термостійких керамічних виробів при роз 3 хватів між якими розміщують зразок. Верхній рухомий захват 5 за допомогою шпильки 6 і гайки 7 сполучений із скобою 8 випробувальної машини. При обертанні гайки 7 захват 5 переміщується у вертикальній площині відносно скоби 8. При випробуваннях зразок 3 встановлюють у захватах 4 і 5. Потім, обертаючи гайку 7 по часовій стрілці, усувають зазор між зразком і захватами 4 і Комп’ютерна верстка А. Крижанівський 65564 4 5. В подальшому навантаження до зразка здійснюють через скобу 8 від випробувальної машини. Використання запропонованого зразка забезпечує зручність проведення випробувань і підвищує точність визначення механічних характеристик хімічно-стійких і термостійких керамічних виробів при розтягу. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюSample for determination of breaking point of chemically stable and thermo-stable ceramic articles at elongation
Автори англійськоюKotrechko Oleksii Oleksiiovych, Ischenko Valerii Vasyliovych, Bezdushnyi Petro Mykolaiovych, Voitenko Bohdan Oleksiiovych
Автори російськоюКотречко Алексей Алексеевич, Ищенко Валерий Васильевич, Бездушный Петр Николаевич, Войтенко Богдан Алексеевич
МПК / Мітки
МПК: G01N 3/42
Мітки: термостійких, керамічних, виробів, хімічно-стійких, зразок, визначення, міцності, межі, розтягу
