Комбінований агрегат для обробітку ґрунту і сівби

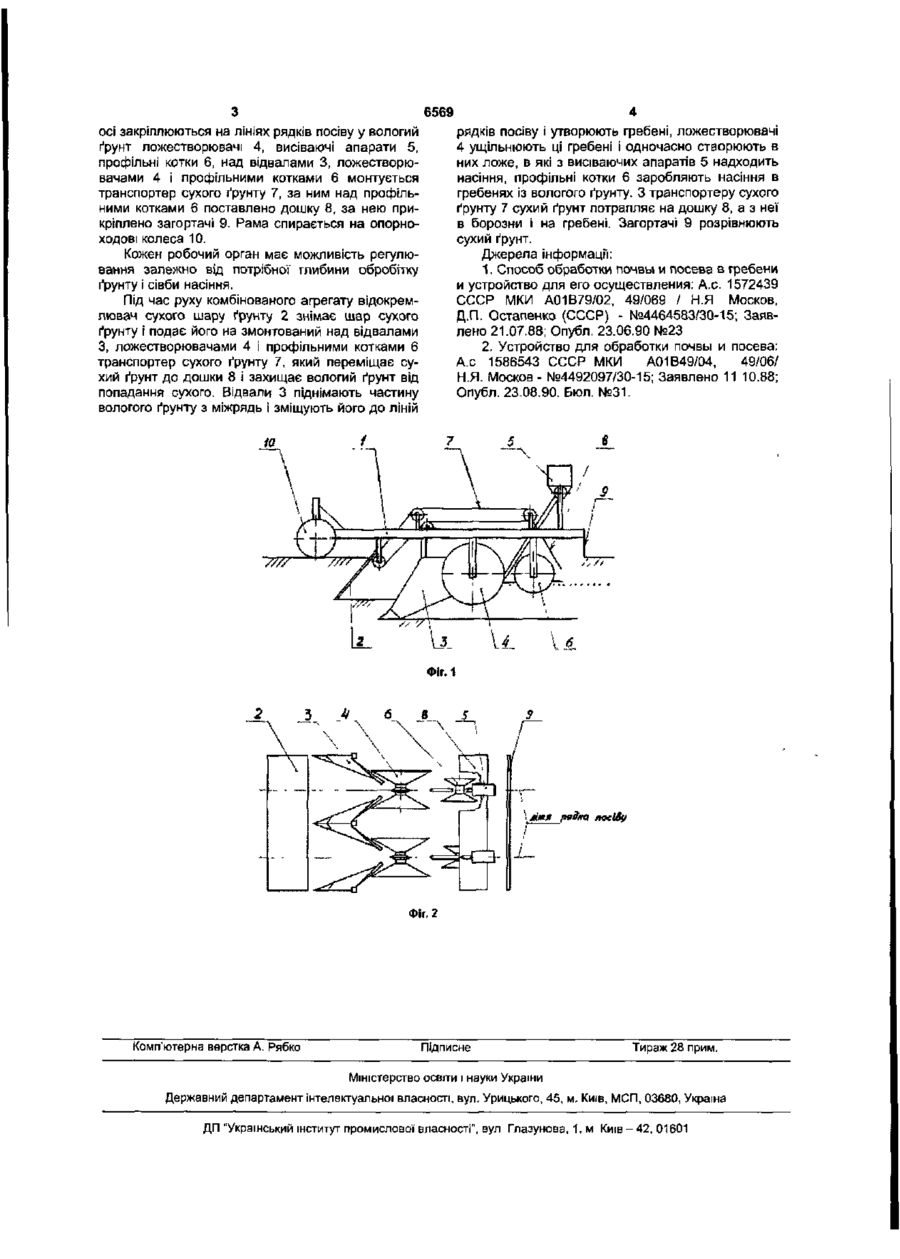

Комбінований агрегат для обробітку ґрунту і сівби, що містить раму і послідовно розміщені на ній відвали, висівні апарати, профільні котки, загортачі, який відрізняється тим, що має опорноходові колеса, відокремлювач сухого шару ґрунту, розташований спереду відвалів, ложе утворювачі, закріплені за відвалами на лініях рядків посіву у вологий ґрунт, транспортер сухого ґрунту, змонтований над відвалами, ложеутворювачами і профільними котками, та дошку, поставлену перед загортачами. Корисна модель належить до галузі сільськогосподарського машинобудування, зокрема до комбінованих агрегатів для обробітку ґрунту і сівби. Відомо комбінований агрегат для обробітку ґрунту і сівби, який має закріплені на рамі ґрунтообробні органи і висіваючий апарат [1]. Недоліком цієї конструкції є змішування ґрунтообробними робочими органами сухого І вологого шарів ґрунту. Найбільш близьким технічним рішенням до заявленого є комбінований агрегат для обробітку і сівби, що включає раму і послідовно розміщені на ній відвали, висіваючі апарати, профільні котки, загортачі [2]. Недоліком цього комбінованого агрегату є змішування сухого і вологого шарів ґрунту і неможливість забезпечення оптимальної глибини висівання насіння сільськогосподарських культур при недостачі вологи на допустимій глибині загортання коли товщина сухого шару ґрунту значно перевищує науково обґрунтовану глибину загортання насіння, В основу корисної' моделі поставлено задачу створення комбінованого агрегату для обробітку ґрунту і сівби здатного відокремити сухий шар ґрунту від вологого, підняти шар вологого ґрунту, верхня границя якого знаходиться нижче допустимої глибини сівби, ущільнити його, висіяти і загорнути в нього насіння на глибину, що відповідає агротехнічним вимогам шляхом розташування спереду відвалів відокремлювача сухого шару ґрунту, закріплення за відвалами на лініях рядків посіву у вологий ґрунт ложестворювачів, монту вання над відвалами, ложестворювачами і профільними котками транспортеру сухого ґрунту і дошки, забезпечити виконання сівби при недостачі продуктивної вологи на глибині загортання в агротехнічні строки у вологий ґрунт на глибину, що гарантує оптимальну густоту сходів в засушливу погоду. Це сприяє забезпеченню вологою, необхідною для проростання насіння сільськогосподарських культур, на оптимальній глибині його загортання та підвищенню врожаю. Порівняльний аналіз з прототипом показує, що комбінований агрегат, який патентується, відрізняється тим, що має опорно-ходові колеса, розташований спереду відвалів відокремлювач сухого шару ґрунту, закріплені за відвалами на лініях рядків посіву у вологий ґрунт ложестворювачі, змонтований над відвалами, ложестворювачами і профільними котками транспортер сухого ґрунту та дошку. Таким чином, комбінований агрегат, який заявляється має новизну і суттєві ознаки відмінні від прототипу, достатні у всіх випадках, на які поширюється обсяг правової охорони. На Фіг.1 зображена схема комбінованого агрегату для обробітку ґрунту і сівби, який заявляється, вид збоку в робочому стані; на Фіг.2 - те ж, в плані (раму 1, опорно-ходові колеса 10 та транспортер 7 не показано) Комбінований агрегат для обробітку ґрунту І сівби має раму 1, на якій послідовно розміщені відокремлювач сухого шару ґрунту 2, за ним розташовуються відвали 3, по обидві сторони від їх О) со in (О 6569 рядків посіву і утворюють гребені, ложестворювачі 4 ущільнюють ці гребені і одночасно створюють в них ложе, в які з висіваючих апаратів 5 надходить насіння, профільні котки 6 заробляють насіння в гребенях із вологого ґрунту. З транспортеру сухого ґрунту 7 сухий ґрунт потрапляє на дошку 8, а з неї в борозни і на гребені. Загортачі 9 розрівнюють сухий ґрунт. Джерела інформації: 1. Способ обработки почвы и посева в гребени и устройство для его осуществления: А.с. 1572439 СССР МКИ А01В79/02, 49/069 / Н.Я Москов, Д.П. Остапенко (СССР) - №4464583/30-15; Заявлено 21.07.88; Опубл. 23.06.90 №23 2. Устройство для обработки почвы и посева: А.с 1586543 СССР МКИ А01В49/04, 49/06/ Н.Я. Москов - №4492097/30-15; Заявлено 11 10.88; Опубл. 23.08.90. Бюл. №31. осі закріплюються на лініях рядків посіву у вологий ґрунт ложестворювачі 4, висіваючі апарати 5, профільні котки 6, над відвалами 3, ложестворювачами 4 і профільними котками 6 монтується транспортер сухого ґрунту 7, за ним над профільними котками б поставлено дошку 8, за нею прикріплено загортачі 9. Рама спирається на опорноходові колеса 10. Кожен робочий орган має можливість регулювання залежно від потрібної глибини обробітку ґрунту і сівби насіння. Під час руху комбінованого агрегату відокремпювач сухого шару ґрунту 2 знімає шар сухого ґрунту і подає його на змонтований над відвалами З, ложестворювачами 4 і профільними котками 6 транспортер сухого ґрунту 7, який переміщає сухий ґрунт до дошки 8 і захищає вологий ґрунт від попадання сухого. Відвали 3 піднімають частину вологого ґрунту з міжрядь і зміщують його до ліній ФІГ. 1 Фіг. 2 Комп'ютерна верстка А. Рябко Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м Київ-42, 01601
