Друкований вузол радіоелектронного блока
Номер патенту: 66377
Опубліковано: 17.05.2004
Автори: Горечко Олег Миколайович, Татаринов Констянтин Констянтинович, Залізко Віктор Олександрович, Астаф'єв В'ячеслав Миколайович
Формула / Реферат

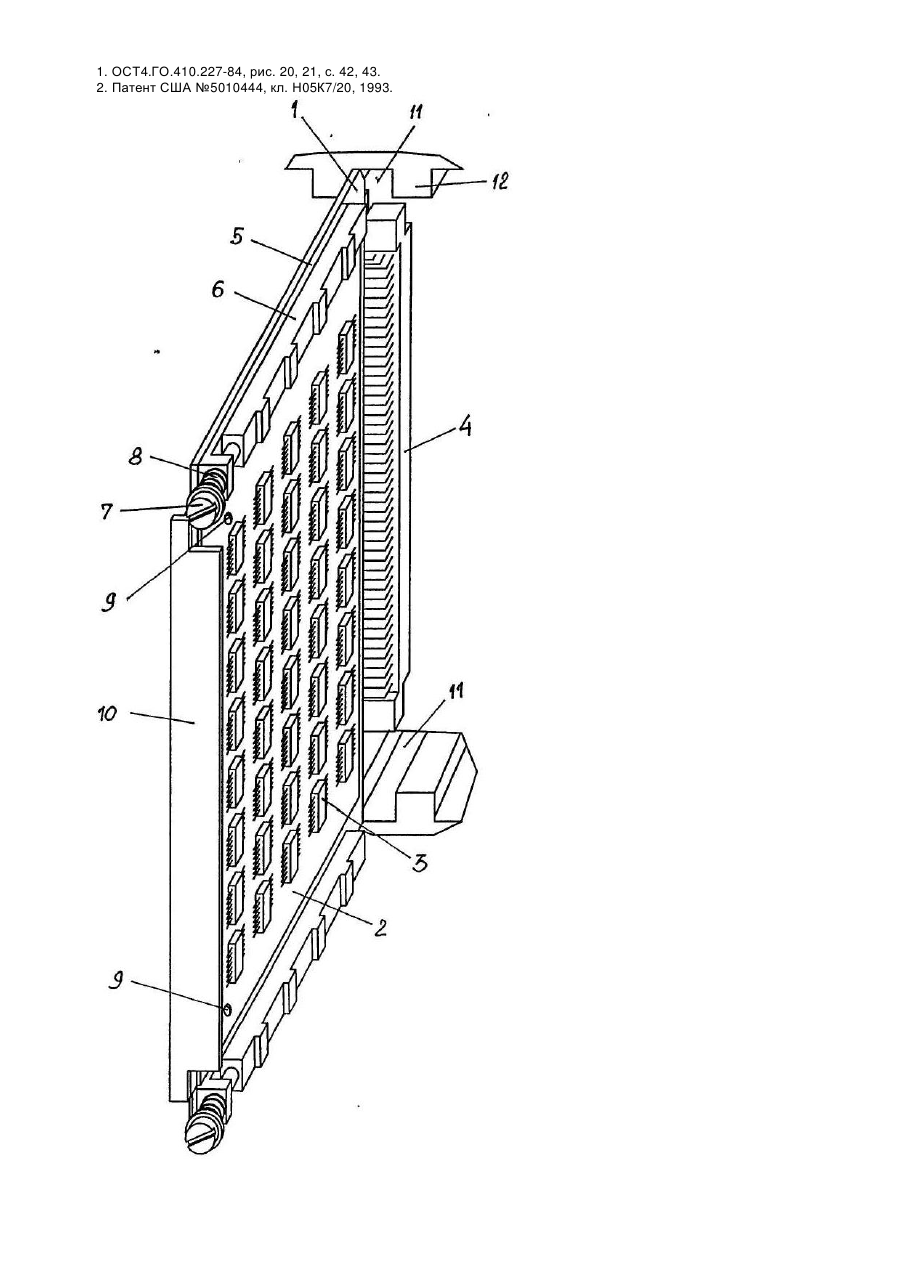

1. Друкований вузол радіоелектронного блока, який містить основу, щонайменше одну друковану плату, розташовану на основі, щонайменше один роз’єм, встановлений на краю плати, щонайменше один затискач, розміщений на краю основи перпендикулярно до краю розміщення роз’єма, який складається з рухомої та нерухомої частин, при цьому нерухома частина жорстко закріплена на основі, а рухома частина розмішена на ній, а між собою вони з'єднані за допомогою гвинта, який відрізняється тим, що рухома частина виконана у вигляді планки, встановленої з можливістю зворотно-поступального руху відносно нерухомої частини, як гвинт рухомого з'єднання використаний ходовий гвинт, під головкою якого встановлена пружина, жорсткість якої визначають по формулі:
,
де:
P - сила притискання основи до пазів;
α - кут підйому планок затискача;
δ - допустимий стиск пружини компенсації релаксаційних явищ в затискачі;
ε - релаксаційна деформація планок в пазах.
2. Друкований вузол радіоелектронного блока за п. 1, який відрізняється тим, що в основі з сторони встановлення пружин виконаний щонайменше один наскрізний отвір.
Додаткова інформація
Назва патенту англійськоюPrinted-circuit module of a radio-electronic unit
Автори англійськоюTatarynov Kostiantyn Kostiantynovych, Zalizko Viktor Oleksandrovych
Назва патенту російськоюПечатный модуль радиоэлектронного блока
Автори російськоюТатаринов Константин Константинович, Зализко Виктор Александрович
МПК / Мітки
МПК: H05K 7/20
Мітки: радіоелектронного, блока, вузол, друкований
