Спосіб вимірювання різниці часу затримки вузькосмугового радіосигналу з обмеженим інтервалом кореляції та пристрій для його здійснення

1. Спосіб вимірювання різниці часу затримки вузькосмугового радіосигналу з обмеженим інтервалом кореляції, оснований на визначенні попереднього наближення різниці затримки сигналу по максимуму огинаючої взаємної кореляційної функції з подальшим уточненням результату по даних вимірювання фази в точці попереднього наближення, який відрізняється тим, що в умовах апріорної невизначеності несучої частоти сигналу, одночасно з вимірюванням фази сигналу додатково проводять оцінку середнього значення частоти спектра сигналу шляхом лінійного передбачення на інтервалі автокореляції сигналу по їх взаємній автокореляційній функції.

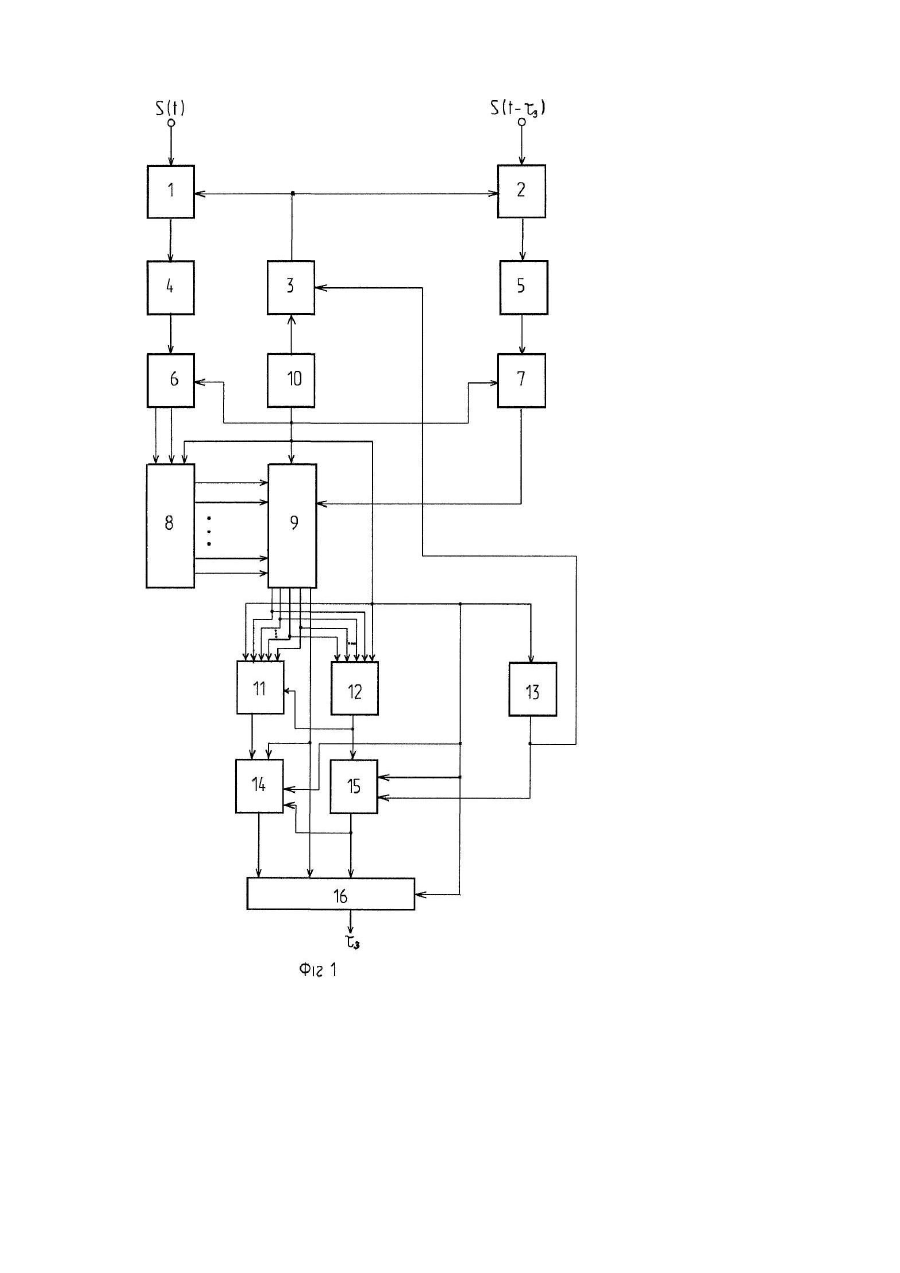

2. Пристрій вимірювання різниці часу затримки вузькосмугового радіосигналу з обмеженим інтервалом кореляції, що містить корелятор з входами прямого і затриманого сигналів, який відрізняється тим, що в нього введені перший і другий змішувачі, синтезатор частоти, цифровий пристрій управління, генератор опорної частоти, перший і другий підсилювачі проміжної частоти (ППЧ), аналого-цифровий перетворювач (АЦП) квадратурних складових опорного сигналу, АЦП затриманого сигналу, регістр затримки квадратурних складових опорного сигналу, обчислювач початкової фази сигналу, процесор оцінки проміжної частоти сигналу, обчислювач фази сигналу, обчислювач несучої частоти сигналу, процесор оцінки різниці часу затримки сигналу, в якому перший вхід першого змішувача є входом опорного сигналу , перший вхід другого змішувача є входом затриманого сигналу , інші входи першого і другого змішувачів з'єднані між собою і з виходом синтезатора частоти, вихід першого змішувача з'єднаний з входом першого ППЧ, вихід другого змішувача з'єднаний з входом другого ППЧ, вихід першого ППЧ з'єднаний з входом АЦП квадратурних складових опорного сигналу, вихід другого ППЧ з'єднаний з входом АЦП затриманого сигналу, квадратурні виходи АЦП опорного сигналу з'єднані з відповідними їм виходами регістра затримки опорного сигналу, квадратурні виходи останнього з'єднані з відповідними їм входами опорного сигналу корелятора, вихід АЦП затриманого сигналу з'єднаний з входом затриманого сигналу корелятора, перший вихід генератора опорної частоти з'єднаний з відповідним входом синтезатора, другий вихід генератора опорної частоти з'єднаний з входами тактової частоти АЦП опорного і затриманого сигналу, корелятора, регістра затримки опорного сигналу, обчислювача початкової фази сигналу, процесора оцінки проміжної частоти, цифрового пристрою управління, обчислювача фази сигналу, обчислювача несучої частоти сигналу, процесора оцінки різниці часу затримки сигналу, квадратурні виходи корелятора з'єднані з відповідними їм входами обчислювача початкової фази сигналу і процесора оцінки проміжної частоти сигналу, вихід результатів оцінки максимального значення взаємної кореляційної функції корелятора з'єднаний з відповідними йому входами обчислювача фази сигналу і процесора оцінки різниці часу затримки сигналу, вихід обчислювача початкової фази сигналу з'єднаний з входом даних початкової фази обчислювача фази сигналу, вихід процесора оцінки проміжної частоти з'єднаний з входами даних проміжної частоти обчислювача початкової фази сигналу і обчислювача несучої частоти сигналу, вихід цифрового пристрою управління з'єднаний з входами даних несучої частоти синтезатора частоти і обчислювача несучої частоти сигналу, вихід обчислювача фази сигналу з'єднаний з входом даних фази процесора оцінки різниці часу затримки сигналу, вихід обчислювача несучої частоти сигналу з'єднаний з входом даних частоти обчислювача фази сигналу і процесора оцінки різниці часу затримки сигналу, а вихід останнього є виходом пристрою.
