Перетворювач динамічного тиску робочого тіла

Номер патенту: 66661

Опубліковано: 10.01.2012

Автор: Ільчук Сергій Володимирович

Завантажити PDF файл.

Формула / Реферат

Перетворювач динамічного тиску робочого тіла, що містить жорстко закріплені і з'єднані між собою в єдину конструкцію камери стиснення, сопло або групу сопел, що створюють та направляють реактивний потік робочого тіла, джерело надлишкового тиску, яке живить сопло або групу сопел стисненим робочим тілом, який відрізняється тим, що має у своєму складі рушійну камеру, яка жорстко з'єднана в єдину конструкцію із камерою стиснення, джерелом надлишкового тиску, соплом або групою сопел, стінка або стінки якої є основою рушія - місцем прикладання рушійної або підйомної сил, утворених надмірним тиском робочого тіла, що виникає внаслідок руху робочого тіла по внутрішній поверхні основи рушія криволінійної форми, ввігнутої в одному напрямі або в одну півсферу простору, а сопло або група сопел формує і поширює реактивний потік робочого тіла по ввігнутій внутрішній поверхні основи рушія з одного краю вигину поверхні в інший в напрямку криволінійної твірної внутрішньої поверхні основи рушія з можливістю створення центробіжної сили в робочому тілі та перетворення динамічного тиску робочого тіла в надмірний статичний тиск.

Текст

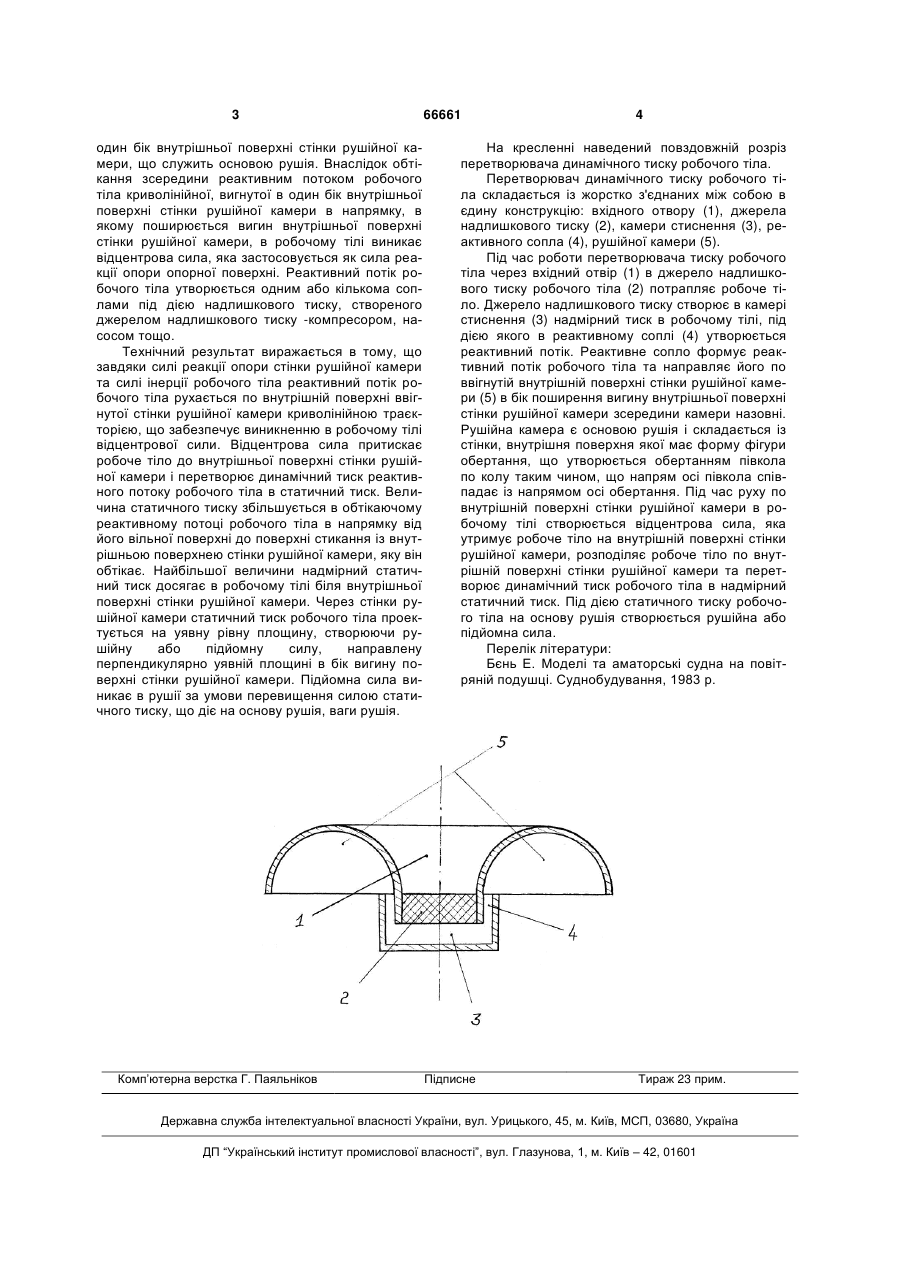

Перетворювач динамічного тиску робочого тіла, що містить жорстко закріплені і з'єднані між собою в єдину конструкцію камери стиснення, сопло або групу сопел, що створюють та направляють реактивний потік робочого тіла, джерело надлишкового тиску, яке живить сопло або групу сопел стисненим робочим тілом, який відрізняється тим, що має у своєму складі рушійну камеру, яка жорстко з'єднана в єдину конструкцію із 3 один бік внутрішньої поверхні стінки рушійної камери, що служить основою рушія. Внаслідок обтікання зсередини реактивним потоком робочого тіла криволінійної, вигнутої в один бік внутрішньої поверхні стінки рушійної камери в напрямку, в якому поширюється вигин внутрішньої поверхні стінки рушійної камери, в робочому тілі виникає відцентрова сила, яка застосовується як сила реакції опори опорної поверхні. Реактивний потік робочого тіла утворюється одним або кількома соплами під дією надлишкового тиску, створеного джерелом надлишкового тиску -компресором, насосом тощо. Технічний результат виражається в тому, що завдяки силі реакції опори стінки рушійної камери та силі інерції робочого тіла реактивний потік робочого тіла рухається по внутрішній поверхні ввігнутої стінки рушійної камери криволінійною траєкторією, що забезпечує виникненню в робочому тілі відцентрової сили. Відцентрова сила притискає робоче тіло до внутрішньої поверхні стінки рушійної камери і перетворює динамічний тиск реактивного потоку робочого тіла в статичний тиск. Величина статичного тиску збільшується в обтікаючому реактивному потоці робочого тіла в напрямку від його вільної поверхні до поверхні стикання із внутрішньою поверхнею стінки рушійної камери, яку він обтікає. Найбільшої величини надмірний статичний тиск досягає в робочому тілі біля внутрішньої поверхні стінки рушійної камери. Через стінки рушійної камери статичний тиск робочого тіла проектується на уявну рівну площину, створюючи рушійну або підйомну силу, направлену перпендикулярно уявній площині в бік вигину поверхні стінки рушійної камери. Підйомна сила виникає в рушії за умови перевищення силою статичного тиску, що діє на основу рушія, ваги рушія. Комп’ютерна верстка Г. Паяльніков 66661 4 На кресленні наведений повздовжній розріз перетворювача динамічного тиску робочого тіла. Перетворювач динамічного тиску робочого тіла складається із жорстко з'єднаних між собою в єдину конструкцію: вхідного отвору (1), джерела надлишкового тиску (2), камери стиснення (3), реактивного сопла (4), рушійної камери (5). Під час роботи перетворювача тиску робочого тіла через вхідний отвір (1) в джерело надлишкового тиску робочого тіла (2) потрапляє робоче тіло. Джерело надлишкового тиску створює в камері стиснення (3) надмірний тиск в робочому тілі, під дією якого в реактивному соплі (4) утворюється реактивний потік. Реактивне сопло формує реактивний потік робочого тіла та направляє його по ввігнутій внутрішній поверхні стінки рушійної камери (5) в бік поширення вигину внутрішньої поверхні стінки рушійної камери зсередини камери назовні. Рушійна камера є основою рушія і складається із стінки, внутрішня поверхня якої має форму фігури обертання, що утворюється обертанням півкола по колу таким чином, що напрям осі півкола співпадає із напрямом осі обертання. Під час руху по внутрішній поверхні стінки рушійної камери в робочому тілі створюється відцентрова сила, яка утримує робоче тіло на внутрішній поверхні стінки рушійної камери, розподіляє робоче тіло по внутрішній поверхні стінки рушійної камери та перетворює динамічний тиск робочого тіла в надмірний статичний тиск. Під дією статичного тиску робочого тіла на основу рушія створюється рушійна або підйомна сила. Перелік літератури: Бєнь Е. Моделі та аматорські судна на повітряній подушці. Суднобудування, 1983 р. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Converter of dynamic pressure of working fluid

Автори англійською

Ilchuk Serhii Volodymyrovych

Назва патенту російською

Преобразователь динамического давления рабочего тела

Автори російською

Ильчук Сергей Владимирович

МПК / Мітки

МПК: B60V 1/00

Мітки: динамічного, тиску, робочого, тіла, перетворювач
