Цівкова передача

Формула / Реферат | Подібні патенти | МПК / Мітки | Додаткова інформація | Код посилання

Номер патенту: 46109

Опубліковано: 10.12.2009

Автори: Марченко Анатолій Іванович, Коньков Георгій Ігорович, Піпа Борис Федорович

Завантажити PDF файл.

Формула / Реферат

Цівкова передача, що містить зубчасте колесо та кінематично зв'язане з ним цівкове колесо, що містить обід з циліндричними отворами та цівки, встановлені в циліндричних отворах обода, яка відрізняється тим, що зубчасте колесо додатково оснащене пазами, кожен з яких розташований вздовж осі кожного зуба, причому кожен паз має розміри, вибрані із умови:

l = (1.0…1,2)h; d = (0,015…0,03)p,

де l - довжина паза; h - висота зуба; d - ширина паза; р - крок зубів.

Текст

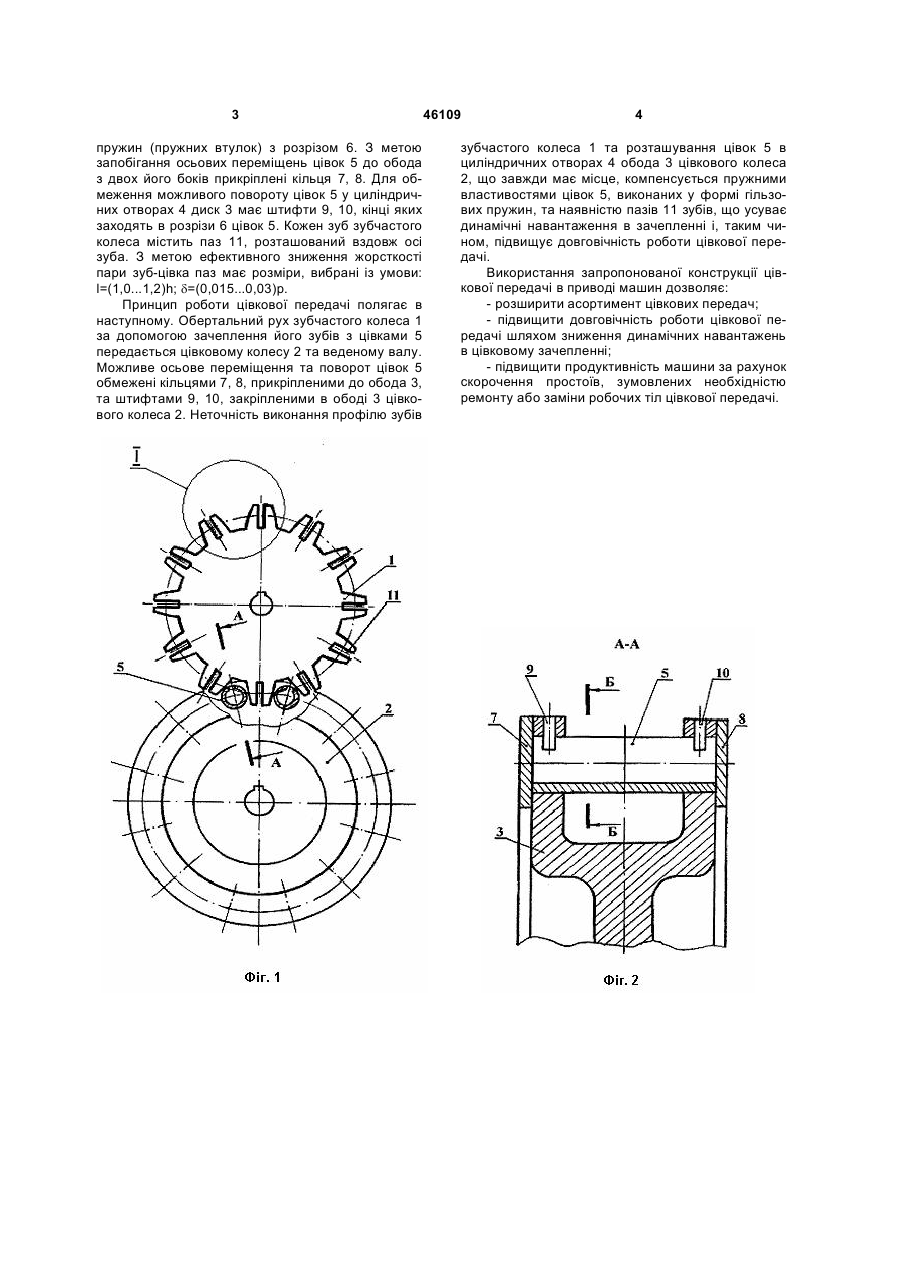

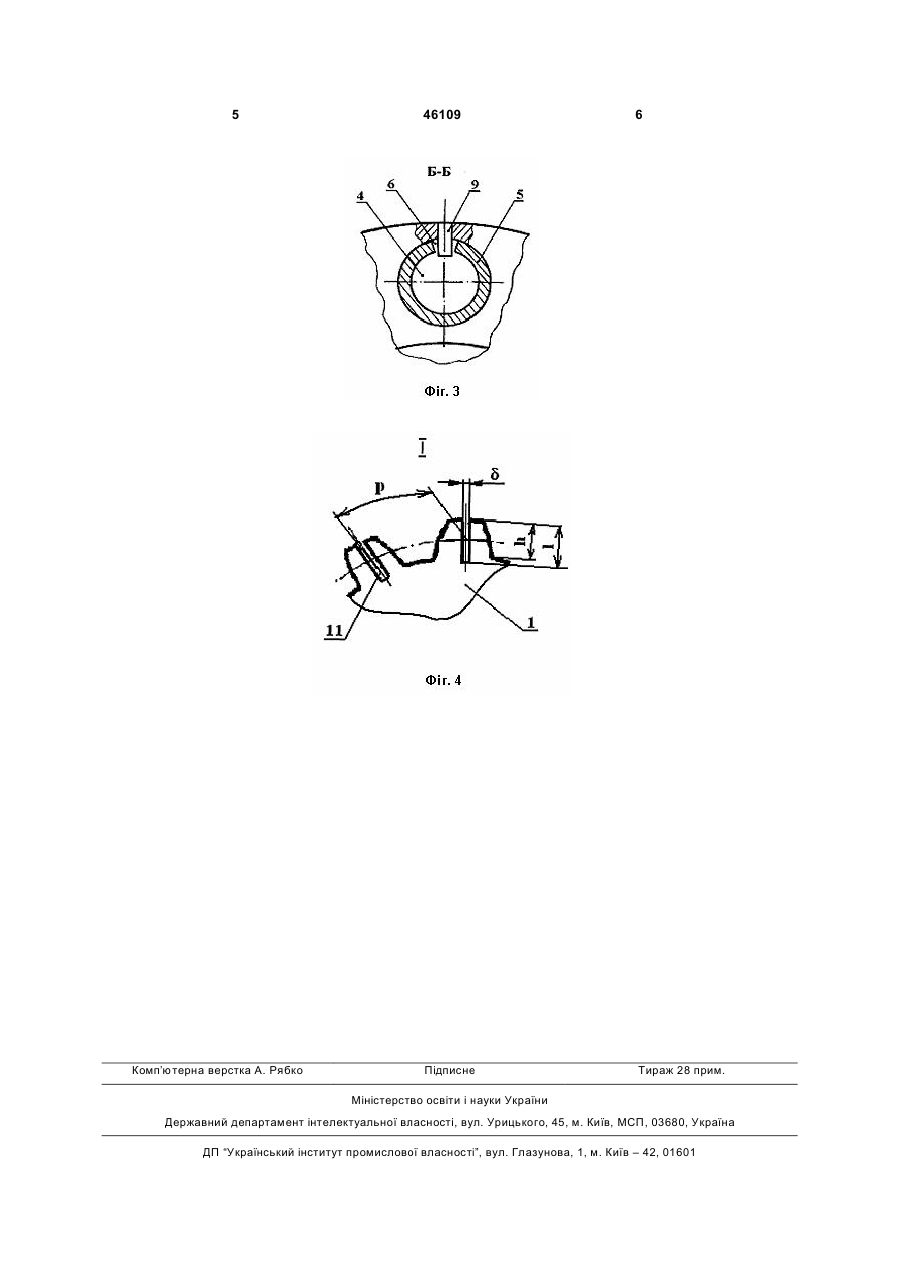

Цівкова передача, що містить зубчасте колесо та кінематично зв'язане з ним цівкове колесо, що 3 пружин (пружних втулок) з розрізом 6. З метою запобігання осьових переміщень цівок 5 до обода з двох його боків прикріплені кільця 7, 8. Для обмеження можливого повороту цівок 5 у циліндричних отворах 4 диск 3 має штифти 9, 10, кінці яких заходять в розрізи 6 цівок 5. Кожен зуб зубчастого колеса містить паз 11, розташований вздовж осі зуба. З метою ефективного зниження жорсткості пари зуб-цівка паз має розміри, вибрані із умови: l=(1,0...1,2)h; d=(0,015...0,03)p. Принцип роботи цівкової передачі полягає в наступному. Обертальний рух зубчастого колеса 1 за допомогою зачеплення його зубів з цівками 5 передається цівковому колесу 2 та веденому валу. Можливе осьове переміщення та поворот цівок 5 обмежені кільцями 7, 8, прикріпленими до обода 3, та штифтами 9, 10, закріпленими в ободі 3 цівкового колеса 2. Неточність виконання профілю зубів 46109 4 зубчастого колеса 1 та розташування цівок 5 в циліндричних отворах 4 обода 3 цівкового колеса 2, що завжди має місце, компенсується пружними властивостями цівок 5, виконаних у формі гільзових пружин, та наявністю пазів 11 зубів, що усуває динамічні навантаження в зачепленні і, таким чином, підвищує довговічність роботи цівкової передачі. Використання запропонованої конструкції цівкової передачі в приводі машин дозволяє: - розширити асортимент цівкових передач; - підвищити довговічність роботи цівкової передачі шляхом зниження динамічних навантажень в цівковому зачепленні; - підвищити продуктивність машини за рахунок скорочення простоїв, зумовлених необхідністю ремонту або заміни робочих тіл цівкової передачі. 5 Комп’ютерна верстка А. Рябко 46109 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Pin gear

Автори англійською

Pipa Borys Fedorovych, Konkov Heorhii Ihorovych, Marchenko Anatolii Ivanovych

Назва патенту російською

Цевочная передача

Автори російською

Пипа Борис Федорович, Коньков Георгий Игоревич, Марченко Анатолий Иванович
