Широкозахватна відцентрова машина для розсіювання мінеральних добрив

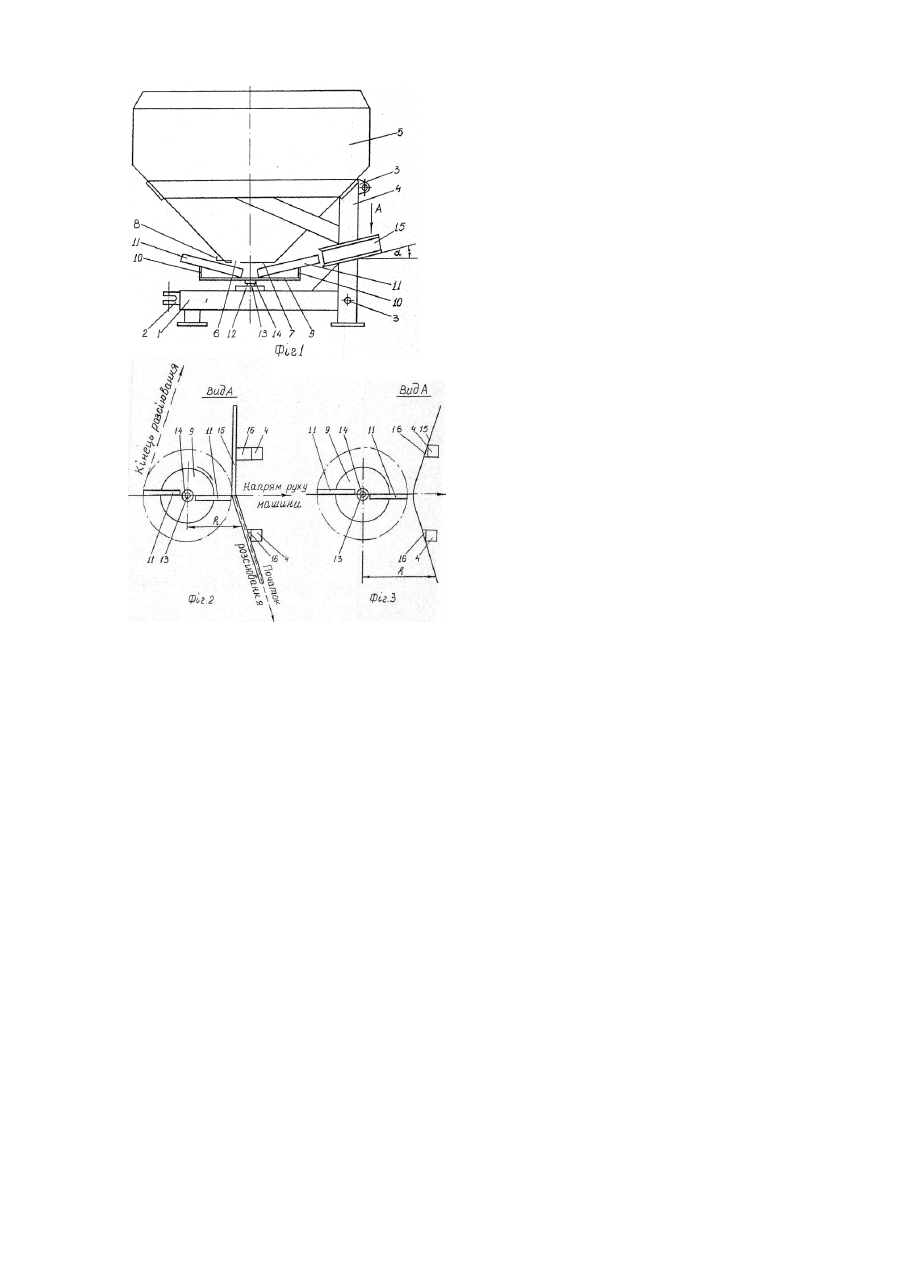

Винахід відноситься до галузі сільськогосподарського машинобудування і може використовуватись в машинах для розсіювання мінеральних добрив по поверхні грунту. Відома широкозахватна відцентрова машина для розсіювання мінеральних добрив, яка включає бункер з дозатором та дисковий відцентровий розсіювальний орган з механізмом привода в обертальний рух [ав. св. №1191009 СССР, МПК7 А01С17/00]. При роботі цієї машини добрива із бункера рівномірно подаються дозатором на дисковий розсіювальний орган, лопатками якого втягуються в обертальний рух і під дією відцентрових сил широкою смугою розсіваються по поверхні поля. Однак, при цьому кут розсіювання добрив диском може сягати 360° і тому частина добрив попадає на трактор, що обумовлює погіршення умов роботи тракториста і прискорення корозії деталей трактора, а також погіршує рівномірність розсіювання добрив. Відома також відцентрова машина для розсіювання мінеральних добрив, яка включає бункер з дозатором, дисковий відцентровий розсіювальний орган з механізмом привода в обертальний рух і за хисний щиток, встановлений біля розсіювального органа так, що відстань від поверхні щитка до осі диска, перпендикулярної до напряму руху машини, зменшується по мірі віддалення від центра диска [ав.св. №1616536 СРСР, МПК7 А01С17/00]. Ця машина за структурними ознаками є найближчим аналогом і прийнята за прототип. При роботі такої машини добрива із бункера подаються на дисковий розсіювальний орган, лопатками якого втягуються в обертальний рух і під дією відцентрових сил злітають із лопаток диска. При цьому одна частина добрив розсівається по поверхні поля, а їх др уга частина ударяється об щиток, ковзає по його поверхні і злітаючи з щитка також розсівається по поверхні поля. В результаті цього кут розсіювання добрив диском складає менше 180° і добрива не попадають на трактор, що забезпечує покращення умов роботи тракториста і зниження інтенсивності корозії деталей трактора. Однак, уже при зниженні кута розсіювання добрив диска менше 240° відбувається звуження смуги розсіювання добрив і зниження робочої ширини захвату машини і при 180° це зниження складає близько 20%, що обумовлює і відповідне зменшення її продуктивності. Задачею винаходу є широкозахватна відцентрова машина для розсіювання мінеральних добрив, в якій шляхом нового виконання форми захисного щитка забезпечується збільшення її ширини захвату без зміни параметрів і режимів роботи розсіювального органа. Поставлена задача вирішується завдяки тому, що в широкозахватній відцентровій машині для розсіювання мінеральних добрив, яка включає бункер з дозатором, дисковий відцентровий розсіювальний орган з механізмом привода в обертальний рух і захисний щиток, відповідно до винаходу, відстань від поверхні принаймні однієї частини щитка до осі диска, перпендикулярної до напряму руху машини, збільшується у мірі/ віддалення від центра диска, причому кінці щитка можуть встановлюватись під гострими кутами до горизонтальної площини. Завдяки такому виконанню відцентрової машини забезпечується збільшення кута розсіювання добрив диском аж до 240°, тобто до оптимального значення і зростання робочої ширини захвату машини до максимально можливої для даного розсіювального органа з одночасним покращенням умов роботи тракториста і захисту деталей трактора від корозії. Приклад виконання широкозахватної відцентрової машини для розсіювання мінеральних добрив пояснюється кресленнями, де: Фіг.1 - широкозахватна відцентрова машина для розсіювання мінеральних добрив (вид збоку); Фіг.2 - вид А на розсіювальний орган з асиметричним щитком; Фіг.3 - вид А на розсіювальний орган з симетричним щитком. Широкозахватна відцентрова машина для розсіювання мінеральних добрив включає раму 1 (Фіг.1) з скобою 2 для приєднання до неї дишла причепа для транспортування добрив і пристроями 3 для з'єднання машини з начіпною системою трактора. На рамі 1 за допомогою стояків 4 закріплений бункер 5 з дозатором, виконаним у вигляді отвор у 6 в його днищі 7 з регулювальною заслінкою 8. Під бункером 5 встановлений розсіювальний орган, виконаний у вигляді диска 9, на якому за допомогою кронштейнів 10 закріплені лопатки 11, розміщені під гострим кутом до площини диска 9. Розсіювальний орган обладнаний механізмом привода в обертальний рух, наприклад, гідромотором 12, вал 13 якого за допомогою маточини 14 з'єднаний з диском 9. Біля диска 9 розсіювального органа встановлений захисний щиток 15, який за допомогою кронштейнів 16 закріплений до стояків 4. Причому відстань h від поверхні принаймні однієї частини щитка 15 до осі диска 9, перпендикулярної до напряму руху машини, збільшується у міру віддалення від центра диска 9 (Фіг.2). При цьому щиток 15 є асиметричним. З естетичної точки зору, доцільно відстані від поверхонь обох частин щитка до осі диска 9, перпендикулярної до напряму руху машини, збільшувати у міру віддалення від центра диска (Фіг.3), тобто виконувати щиток симетричним. При розробці машини для внесення малих доз мінеральних добрив (до 200кг/га) щиток 15 може бути виконаний у вигляді зігнутої пластини (Фіг.3), а для внесення більших доз - у вигляді жолоба (Фіг.1 і 2). При використанні на машині розсіювального органа, в якому лопатки 11 розміщені паралельно до площини диска 9, щиток 15 розміщується паралельно до горизонтальної площини, а при розміщенні лопаток 11 під гострим кутом до поверхні диска 9, кінці щитка 15 встановлюються під гострим кутом α до горизонтальної площини (Фіг.1). При роботі цієї машини добрива із бункера 5, в установленій заслінкою 8 дозі, рівномірно поступають через отвір 6 на розсіювальний орган, лопатками 11 якого захоплюються і втягуються в обертальний рух і під дією відцентрових сил злітають з розсіювального органа. При цьому більша частина добрив безпосередньо розсівається по поверхні поля, а менша їх частина вдаряється об щиток, ковзає по його поверхні і також розсівається по поверхні поля, забезпечуючи загальний кут розсіювання добрив диском близький до 240° і максимально можливу для даного розсіювального органа робочу ширину захвата машини.
