Спосіб підігрівання рідини в котельній установці

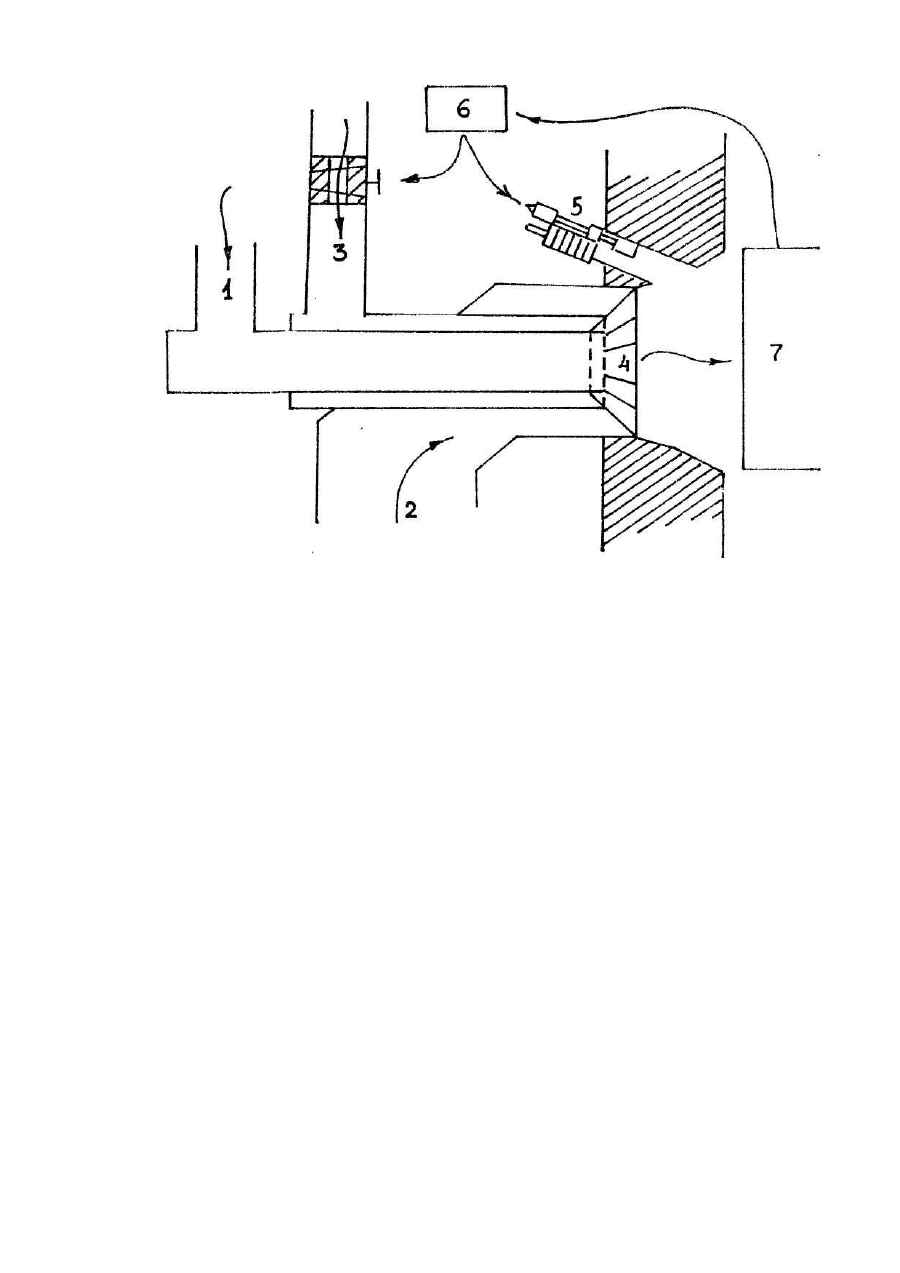

Изобретение относится к области теплоэнергетики и может быть использовано в печных установках для сжигания газового топлива. Известен способ подогрева жидкости в котельной установке, включающий подачу газа и воздуха в горелке, их смещение, зажигание и непрерывное горение газовоздушной смеси (в пропорции 1:10) в течение длительного времени (Справочник работника газифицированных котельных" В.П. Чеботарев, Днепропетровск. "Промінь" 1983 г.) Непрерывность подачи и сжигания газа для нагрева жидкости в котельных установках ведет к очень большому расходованию энергоносителя и является их главным недостатком. В основу изобретения положена задача создать способ подогрева жидкости в котельной установке, в котором путем изменения режима подачи горючих компонентов и режима их сгорания достигается эффект экономии энергоносителя. Для решения этой задачи предложен способ (метод Марголина), включающий подачу газа и воздуха к горелке котельной установки их смещения, зажигание и работу в пульсирующем режиме с интервалом, обеспечивающим непрерывный рост температуры жидкости или поддержание этой температуры на определенном уровне. Способ иллюстрируется схемой взаимодействия элементов системы. Подача турбулирующего воздуха (I) и воздуха для горения (2) в системе производится непрерывно. Подача газа (3) к горелке (4), работа запального устройства (5) и газовой горелки (4) регулируется вкпюченным в существующую систему компьютером (6). работающим по программе, рассчитанной на пульсирующую работу котельной (7). При выключении газовой горелки газовоздушная смесь, подаваемая на факел горелки (4), обедняется, что приводит к микровзрыву на выходе из сопла горелки. Этот микровзрыв воспринимается как небольшой хлопок, а то и вовсе не слышан в зависимости от отрегулированное кромки. Энергия такого микровзрыва дает дополнительный прирост давления и температуры в котельной установке, эта энергия используется в процессе нагрева жидкости по методу Марголина. Она заменяет на определенный период времени (равный по экспериментальным данным 8-9 сек) непрерывное горение факела. В условиях эксперимента энергия одного микровзрыва газовоздушной смеси при выключении системы дает прирост давления 0,02 агм. и температуры 1°С. Экспериментальные работы по методу Марголина. Газовая плита ПГ4-ВК. После каждого выключения газовой горелки продолжается подъем температуры и давления в течение 8-9 сек. 1. Начальная температура жидкости -10°С конечная температура жидкости - 70°С Количество выключений - 11 Τ1 время непрерывного нагрева - 340 сек. Т2 · время пульсирующего нагрева - 380 Т3 - общее время выключений - 9 11 -«99 сек. Т4 - работы горепки в пульсирующем режиме 380 99 - 281 сек. Экономия времени нагрева жидкости 340 281 -59 сек. «17%. 2, Р0 - начальное давление 0,3 агм. Рк - конечное давление 1 атм. Τ1 - непрерывное время нагрева - 73 сек. І 2 - время пульсирующ. работы - 125 сек. Количество выключений - 7. І 4 суммарное время выключения 9 -7 = -63 сек. І 5 - суммарное время работы горелки в пульсир.режиме 125 сек 63 сек. - 62 сек. Экономия времени работы 73 - 62 = 11 сек. —15% Экономия энергоносителя при нагреве жидкости по методу Марголина зависит от количества выключений, производимых системой котельной установки за период ее работы.
