Апарат для очистки рідини та газа

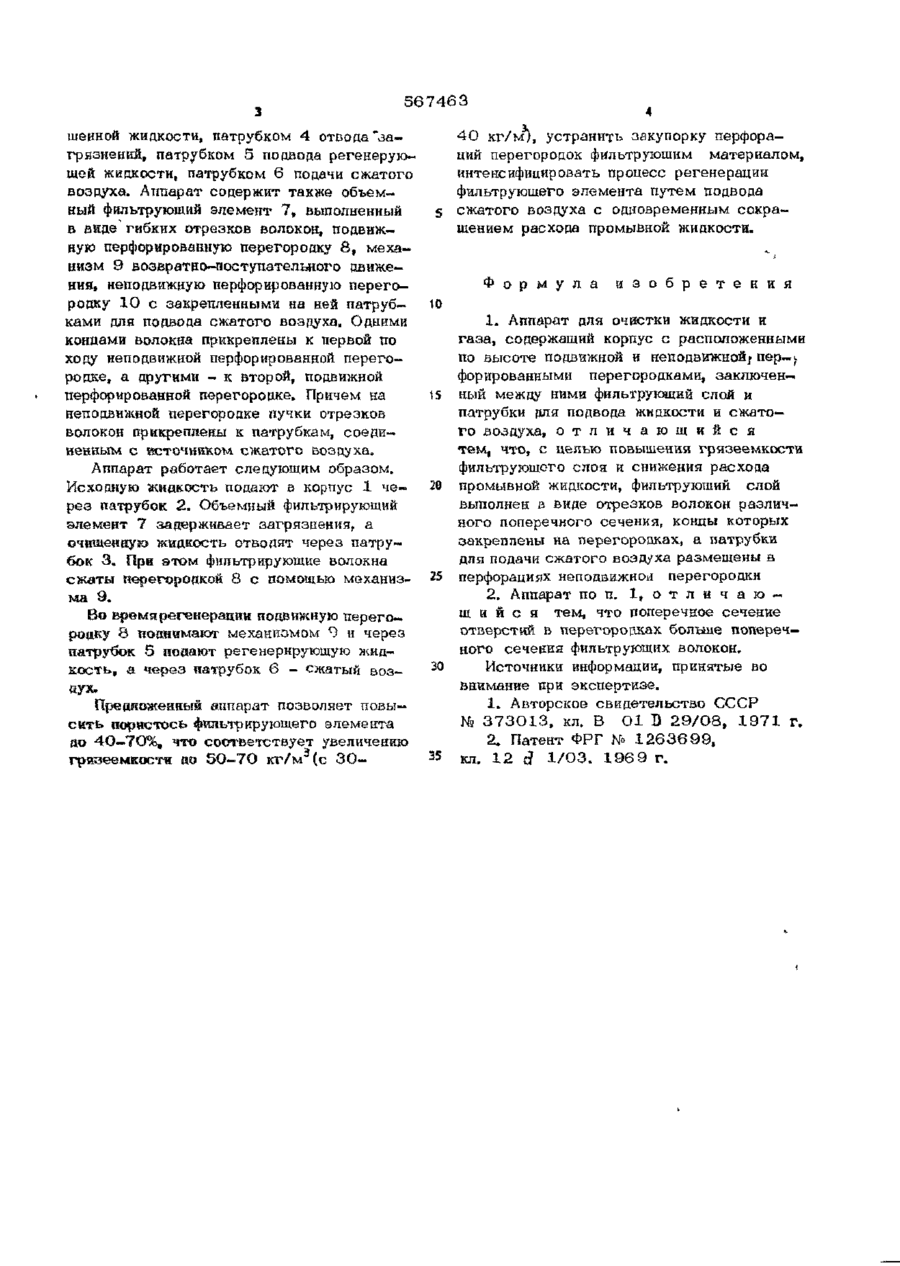

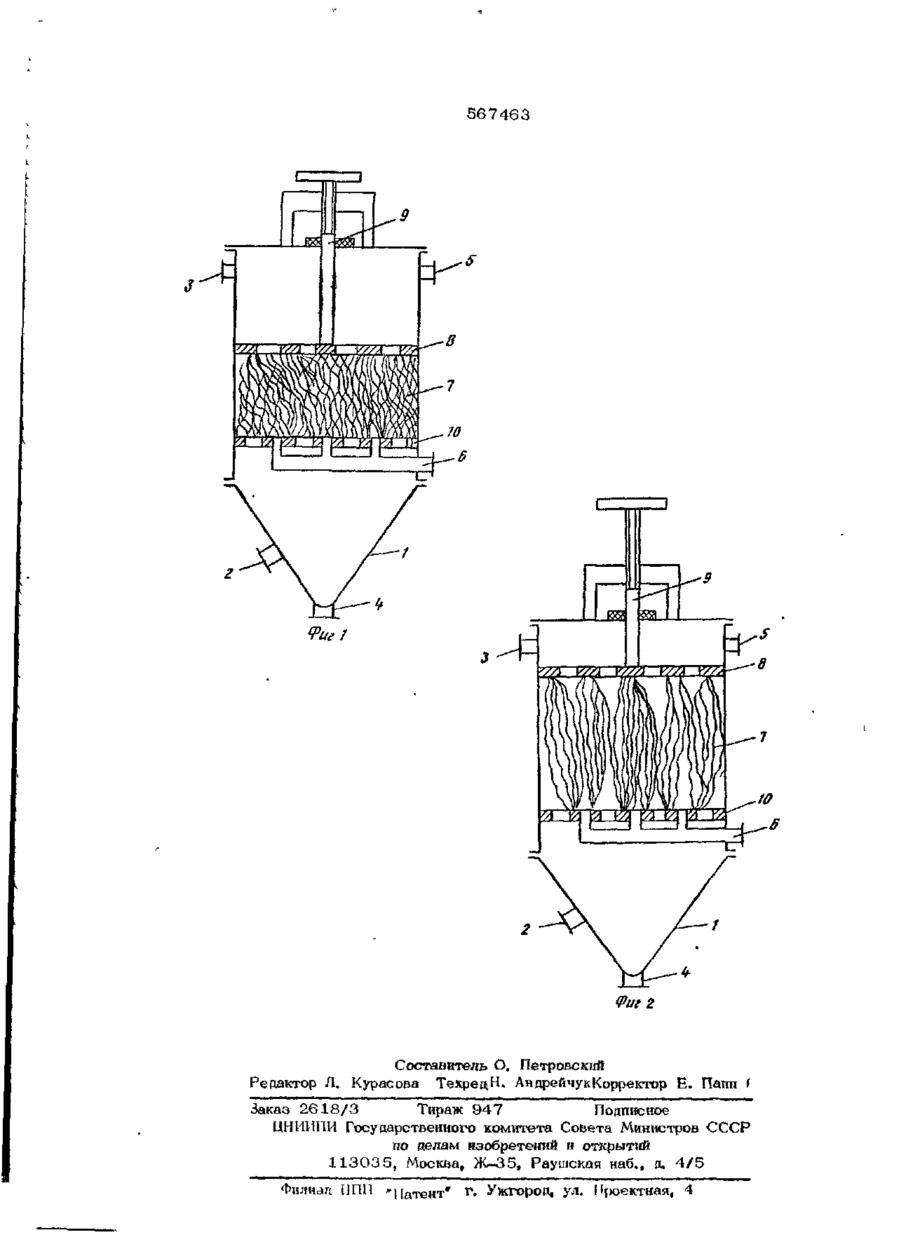

Союз Советских Социалистических Республик ИЗОБРЕТЕНИЯ (И) 5G7463 Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 14.01.75(21) 2 0 9 8 1 9 4 / 2 6 с присоединением заявки Я» Государственный комитет Совета Министров СССР по делам изобретений и открытии (5i) M. Кл. В 0 1 D 23/24 (23) Приоритет (43) Опубликовано 05.08.77.Бк>ллетень №29 (53) УДК 66.067.22 (088.8) (45) Дата опубликования описания,26.08.77 (72) Авторы изобретения (71) Заявитель О. В. Петровский и И. Г. Рогуленко Донецкий филиал Всесоюзного научно-исследовательского и проектного института по очистке технологических газов, сточных вод и использованию вторичных энергоресурсов I прдприятий черной металлургия ( 5 4 ) АППАРАТ ДЛЯ ОЧИСТКИ ЖИДКОСТИ И ГАЗА І Изобретение относится к фильтрации, в частности к устройствам для очистки жидкости и газа, и может быть использовано для очистки природных и сточных вод от механических примесей, і Известен фильтр для разделения масла и воды, содержащий корпус, фильтрующий элемент и сетки. Фильтрующий элемент вы полнен в виде отрезков волокон, расположенных свободно между двух сеток [ і ] . Такое выполнение фильтрующего элемен та ведет к неудовлетворительной его р е генерации, закупорки сеток волокнами, н а рушению регулярности структуры пор элемента после регенерации, 15 Известен аппарат для очистки воды, в корпусе которого размещены две перфорированные перегородки. На нижней перегородке, закрепленной неподвижно, расположен слой зернистого материала, верхняя перегородка прикреплена к подвижному стержню. Процесс очистки осуществляют путем пропускания потока воды через зажа тый перегородками зернистый слой, а ре — 20 25 генерацию производят потоком жидкости вверх при поднятой верхней перегородке[2J. Недостатки известного аппарата - низкая гряэеемкостцфильтрирутошего слоя^ольшой расход промывной жидкости при регенерация фильтрируюшего слоя. Целью изобретения является повышение грязеемкости фильтрирующего слоя и снижение расхода промывной жидкости. С этой целью фильтрируюший слой выполнен в виде отрезков волокон разного поперечного сечения, концы которых закреплены на перегородках, а патрубки для подачи сжатого воздуха размешены в перфорациях неподвижной перегородки. Необходимо, чтобы поперечное сечение перфораций в перегородках было большб поперечного сечения фильтрируюших волокон. На фиг. 1 показано устройство ( Б процессе фильтрации); на фиг. 2 - то же (в процессе регенерации). Аппарат для очистки жидкости и газа имеет корпус 1 с патрубком 2 подачи исходной жидкости, патрубком 3 отвода очи— 567463 шейной жидкости, патрубком 4 отвода'загрязнений, патрубком 5 подвода регенерующей жидкости, патрубком 6 подачи сжатого воздуха. Аппарат содержит также объемный фильтруюшнй элемент 7, выполненный в виде гибких отрезков волокон, подвижную перфорированную перегородку 8, механизм 9 возвратно-поступательного движения, неподвижную перфорированную перегородку 10 с закрепленными на ней патрубками для подвода сжатого воздуха. Одними концами волокна прикреплены к первой по ходу неподвижной перфорированной перегородке, а другими - к второй, подвижной перфорированной перегородке. Причем на неподвижной перегородке пучки отрезков волокон прикреплены к патрубкам, соединенным с источником сжатого воздуха. Аппарат работает следующим образом. Исходную жидкость подают в корпус 1 через патрубок 2. Объемный фильтрирующий элемент 7 задерживает загрязнения, а очищенную жидкость отводят через патрубок 3. При этом фильтрирующие волокна сжаты перегородкой 8 с помощью механизма 9. Во время регенерации подвижную перегородку 8 поднимают механизмом О и через патрубок 5 подают регенерирующую жидкость, а через патрубок 6 - сжатый воз дух. Прецяожешьга аппарат позволяет повысить пористось фильтрирующего элемента до 40—7О%, что соответствует увеличению грнзеемкоств но 5 0 - 7 0 кг/м (с 3 0 4 0 кг/м;, устранить закупорку перфораций перегородок фильтрующим материалом, интенсифицировать процесс регенерации фильтрующего элемента путем подвода сжатого воздуха с одновременным сокращением расхода промывной жидкости. Ф о р м у л а и з о б р е т е н и я 10 15 1. Аппарат для очистки жидкости и газа, содержащий корпус с расположенными по высоте подвижной и неподвижной; пер-, > форированными перегородками, заключенный между ними фильтрующий спой и патрубки для подвода жидкости и сжатого воздуха, о т л и ч а ю щ и й с я тем, что, с целью повышения грязеемкости фильтрующего слоя и снижения расхода 29 промывной жидкости, фильтрующий слой выполнен в виде отрезков волокон различного поперечного сечения, концы которых закреплены на перегородках, а патрубки для подачи сжатого воздуха размещены в 25 перфорациях неподвижной перегородки 2. Аппарат по п. 1, о т л и ч а ю щ и й с я тем, что поперечное сечение отверстий в перегородках больше поперечного сечения фильтрующих волокон. 30 Источники информации, принятые во внимание при экспертизе. 1. Авторское свидетельство СССР № 3 7 3 0 1 3 , кл. В 0 1 В 2 9 / 0 8 , 1 9 7 1 г. 2. Патент ФРГ № 1 2 6 3 6 99, 35 кл. 1 2 d 1/03. 1 9 6 9 г. 567463 5SL Фиг 2 Составитель О. Петровский Редактор Л. Курасова ТехредН. АндрейчукКорректор Е. Паїга і Заказ 2 6 1 8 / 3 Тираж 9 4 7 Подписное ЦНИИПИ Государственного комитета Совета Министров СССР ІІО делам изобретений и открытий 1 1 3 0 3 5 , Москаа, Ж^-35( Раушская наб.# д, 4 / 5 Филиал ИПП "Патент* ?, Ужгороп, ул. Проектная, 4
