Пристрій для очищення стічних вод

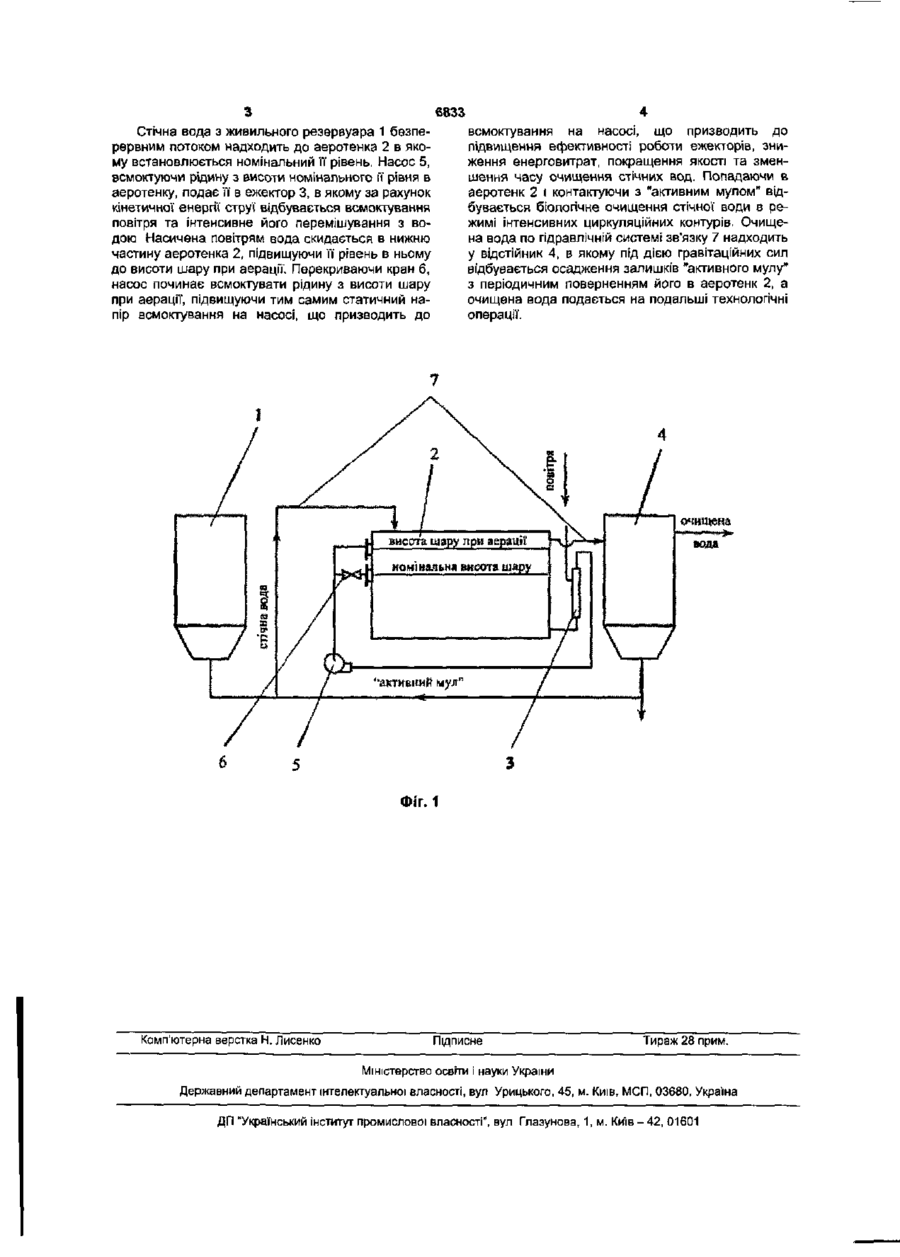

Пристрій для очищення стічних вод, який складається з живильного резервуара, аеротенка з системою аерації, відстійника, насоса, крана і гідравлічної системи зв'язку, який відрізняється тим, що патрубок всмоктування насоса виконаний розгалуженим з рівнями урізання в аеротенк на висоті номінального рівня рідинної фази та на рівні висоти шару при аерації, а система аерації виконана у вигляді ежекторів з підключенням їх в нижній частині аеротенка. Пристрій відноситься до технологічного обладнання, яке призначене для очищення стічних вод від нафтопродуктів і може бути використаний в системах очистки стічних вод промислових підприємств, автозаправних станцій та станцій мийки автомобільного транспорту. Відомий пристрій для очищення стічних вод [А К.Запольський, Н.А Мішкова - Клименко, І.М.Астрелін та ін Фізико-хімічнІ основи технології очищення стічних вод. -К.. Лібра, 2000. с.487], який складається з живильного резервуара, аеротенка з аераторами, відстійника і гідравлічної системи зв'язку. Але вказаний пристрій не забезпечує гарантованої' роботи, що пов'язано з ненадійною роботою барботажних пристроїв і як наслідок, наявність застійних зон в аеротенку, що призводить до підвищення енерговитрат, зниження якості і збільшення часу очищення стічних вод. В основу корисної моделі поставлене завдання вдосконалення пристрою для очищення стічних вод шляхом зміни конструкції, що забезпечує гарантовану роботу, збільшення статичного напору всмоктування на насосі, підвищення ефективності роботи ежекторів, покращення якості та зменшення часу очищення стічних вод. Поставлене завдання досягається за рахунок того, що пристрій для очищення стічних вод включає живильний резервуар, аеротенк з аераторами, відстійник, насос, кран і гідравлічну систему зв'язку. Згідно корисної моделі патрубок всмоктування насоса виконано розгалуженим з рівнями врізки в аеротенк на висоті номінального рівня рідинної фази та на рівні висоти шару при аерації, а система аерації виконана у вигляді ежекторів з підключенням їх в нижній частині аеротенка. Надання пристрою патрубка всмоктування насоса, виконаного розгалуженим з рівнями врізки в аеротенк на висоті номінального рівня рідинної фази та на рівні висоти шару при аерації та виконання системи аерації у вигляді ежекторів з підключенням їх в нижній частині аеротенка дає можливість збільшення статичного напору всмоктування на насосі, що призводить до підвищення ефективності роботи ежекторів, зниження енерговитрат, покращення якості та зменшення часу очищення стічних вод. Таким чином сукупність запропонованих ознак дозволяє забезпечити в повному об'ємі очікуваний результат На Фіг. показано пристрій для очищення стічних вод Пристрій для очищення стічних вод складається із живильного резервуара 1, аеротенка 2 з аераторами 3, відстійника 4, насоса 5, крана 6 і гідравлічної системи зв'язку 7. Пристрій працює наступним чином. СО со со 00 6833 Стічна вода з живильного резервуара 1 безперервним потоком надходить до аеротенка 2 в якому встановлюється номінальний її рівень. Насос 5, всмоктуючи рідину з висоти номінального її рівня в аеротенку, подає її в ежектор 3, в якому за рахунок кінетичної енергії струї відбувається всмоктування повітря та інтенсивне його перемішування з водою Насичена повітрям вода скидається в нижню частину аеротенка 2, підвищуючи її рівень в ньому до висоти шару при аерації. Перекриваючи кран 6, насос починає всмоктувати рідину з висоти шару при аерації, підвищуючи тим самим статичний напір всмоктування на насосі, що призводить до всмоктування на насосі, що призводить до підвищення ефективності роботи ежекторів, зниження енерговитрат, покращення якості та зменшення часу очищення стічних вод. Попадаючи в аеротенк 2 і контактуючи з "активним мулом" відбувається біологічне очищення стічної води в режимі інтенсивних циркуляційних контурів. Очищена вода по гідравлічній системі зв'язку 7 надходить у відстійник 4, в якому під дією гравітаційних сил відбувається осадження залишків "активного мулу" з періодичним поверненням його в аеротенк 2, а очищена вода подається на подальші технологічні операції. очищена вода номінальна висота шару V/1 "активний мул" •• С • Фіг. 1 Комп'ютерна верстка Н. Лисенко Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м. Київ - 42, 01601
