Пристрій для обгортання пакет-піддонів плівкою

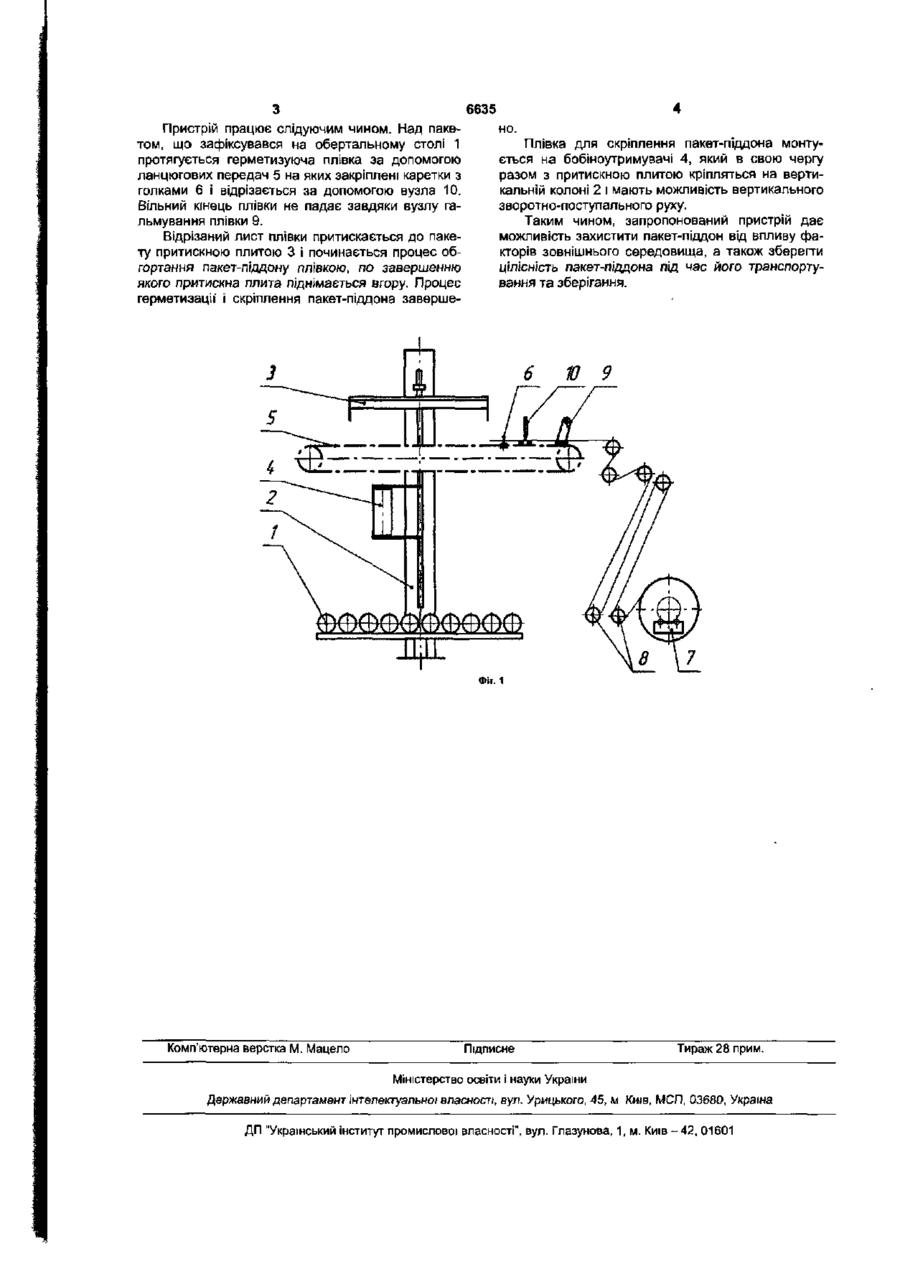

Пристрій для обгортання пакет-піддонів плівкою, що містить обертальний стіл, притискну плиту І бобіноутримувач, встановлений на вертикальній колоні з можливістю вертикального зворотнопоступального руху, який відрізняється тим, що пристрій містить додатковий механізм для герметизації пакет-піддона у верхній його частині, який складається з двох ланцюгових передач, на яких закріплені каретки з голками, вузла кріплення та гальмування рулону, вузла відрізання, гальмування та амортизації плівки. Пристрій відноситься до пакувального обладнання, яке служить для отримання збільшених вантажних одиниць захищених від впливу факторів зовнішнього середовища (бруд, волога...) і може бути використаний в харчовій, фармацевтичній, хімічній та Інших галузях народного господарства. Відомий пристрій для обгортання пакетпіддонів плівкою [Картон Тара и упаковка Киев: ИАЦ "Упаковка". 1999 - с.186 рис. 5.316], який складається з обертального столу, притискної1 плити і механізму розмотування плівки, що включає бобіноутримувач встановлений на вертикальній колоні з можливістю вертикального зворотнопоступального руху. Але вказаний пристрій не забезпечує гарантованого захисту від впливу шкідливих факторів зовнішнього середовища, що призводить до пошкодження упаковки, яка втрачає свою форму, властивості і товарний вигляд, а також псування продукту, що знаходиться в упаковці. В основу корисної моделі поставлене завдання вдосконалення пристрою для обгортання пакетпіддонів плівкою шляхом встановлення додаткового механізму, що забезпечує герметизацію пакетпіддону у верхній його частині, а це в свою чергу захищає його від впливу факторів зовнішнього середовища. Поставлене завдання досягається за рахунок того, що пристрій для обгортання пакет-піддонів плівкою включає обертальний стіл, притискну плиту І бобіноутримувач, встановлений на вертикальній колоні з можливістю вертикального зворотнопоступального руху Згідно винаходу, пристрій додатково має механізм для герметизації пакет-піддону у верхній його частині, який складається з двох ланцюгових передач на яких закріплені каретки з голками, вузла кріплення та гальмування рулону, вузла відрізання, гальмування та амортизації плівки. Причинно-наслідковий зв'язок між ознаками, що пропонуються і технічним результатом, що очікується, наступний. Виконання механізму герметизації пакету у вигляді двох ланцюгових передач, на яких кріпляться каретки з голками, вузла кріплення та гальмування рулону, вузла відрізання, гальмування та амортизації плівки забезпечує надійну герметизацію пакет-піддона, та захищає його від впливу факторів зовнішнього середовища Таким чином сукупність запропонованих ознак дозволяє забезпечити в повному об'ємі очікуваний технічний результат. На Фіг.1 показано пристрій для обгортання пакет-піддону плівкою та механізм герметизації пакет-піддону у верхній його частині Пристрій складається з обертального стола 1, вертикальної колони 2, на якій змонтовано притискну плиту 3 та бобіноутримувач 4, які мають можливість вертикального зворотно-поступального руху. Над обертальним столом змонтовано механізм для герметизації пакет-піддона, що складається з двох ланцюгових передач 5 на яких закріплені каретки з голками 6. Рулон з плівкою встановлюється на вузол кріплення та гальмування рулону 7. Плівка протягується через вузол амортизації плівки 8, вузоп гальмування плівки 9 та вузол відрізання плівки 10. ю со (О 6635 Пристрій працює слідуючим чином. Над пакетом, що зафіксувався на обертальному столі 1 протягується герметизуюча плівка за допомогою ланцюгових передач 5 на яких закріплені каретки з голками 6 і відрізається за допомогою вузла 10. Вільний кінець плівки не падає завдяки вузлу гальмування плівки 9. Відрізаний лист плівки притискається до пакету притискною плитою 3 і починається процес обгортання пакет-піддону плівкою, по завершенню якого притискна плита піднімається вгору. Процес герметизації і скріплення пакет-піддона заверше но. Плівка для скріплення пакет-піддона монтується на бобіноутримувачі 4, який в свою чергу разом з притискною плитою кріпляться на вертикальній колоні 2 і мають можливість вертикального зворотно-поступального руху. Таким чином, запропонований пристрій дає можливість захистити пакет-піддон від впливу факторів зовнішнього середовища, а також зберегти цілісність пакет-піддона під час його транспортування та зберігання. 6 Ю 9 ФФЄВШСВСВСВФСВ Фіг. 1 Комп'ютерна верстка М. Мацело Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вуп. Урицького, 45, м Київ, МСП, G3680, Україна ДП "Український інститут промиспової власності", вул. Глазунова, 1, м. Київ - 42, 01601
