Вибiрковий апарат машини для викопування саджанцiв
Номер патенту: 684
Опубліковано: 15.12.1993
Автори: Возняк Григорій Олександрович, Савін Михайло Олексійович, Хебешеску Іван Федорович, Сапожников Анатолій Михайлович
Формула / Реферат
1. ВЫБОРОЧНЫЙ АППАРАТ МАШИНЫ ДЛЯ ВЫКАПЫВАНИЯ САЖЕНЦЕВ, содержащий подкапывающую скобу, теребильные ремни с ведущими и ведомыми шкивами, установленными с зазором, отличающийся тем, что, с целью увеличения полноты выборки саженцев из почвы и уменьшения их повреждения, на ведомых шкивах теребильных ремней установлены примыкающие друг к другу эластичные диски, диаметр каждого из которых больше диаметра шкива.
2. Аппарат по п.1, отличающийся тем, что диски выполнены зубчатыми.
Текст

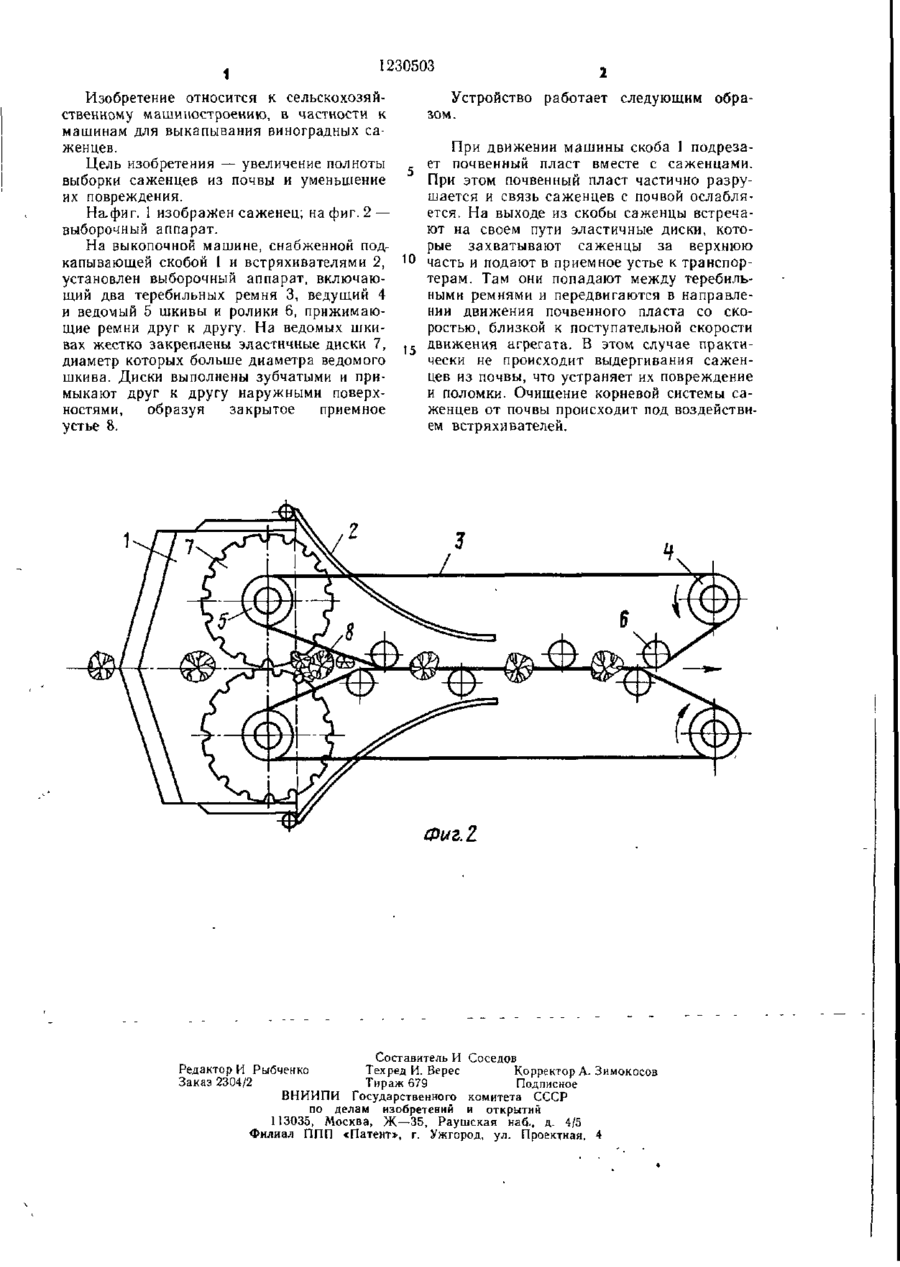

1 ВЫБОРОЧНЫЙ АППАРАТ МАШИНЫ ДЛЯ ВЫКАПЫВАНИЯ САЖЕНЦЕВ, содержащий подкапывающую скобу, теребильные ремни с ведущими и ведомыми шкивами, установленными с зазором, отличающийся тем, что, с целью увеличения полноты выборки саженцев из почвы и уменьшения их повреждения, на ведомых шкивах теребильных ремней установлены примыкающие друг к другу эластичные диски, диаметр каждоїо из которых больше диаметра шкива 2 Аппарат по п 1, отличающийся тем, что диски выполнены зубчатыми Зона саженцев Фиг.1 со о ел о 1230503 1 Изобретение относится к сельскохозяйственному машиностроению, в частности к машинам для выкапывания виноградных саженцев. Цель изобретения — увеличение полноты выборки саженцев из почвы и уменьшение их повреждения. На,фиг. 1 изображен саженец; на фиг. 2 — выборочный аппарат. На выкопочной машине, снабженной подкапывающей скобой I и встряхивателями 2, установлен выборочный аппарат, включающий два теребильных ремня 3, ведущий 4 и ведомый 5 шкивы и ролики 6, прижимающие ремни друг к другу. На ведомых шкивах жестко закреплены эластичные диски 7, диаметр которых больше диаметра ведомого шкива. Диски выполнены зубчатыми и примыкают друг к другу наружными поверхностями, образуя закрытое приемное устье 8. Устройство работает зом. 10 ]5 следующим При движении машины скоба 1 подрезает почвенный пласт вместе с саженцами. При этом почвенный пласт частично разрушается и связь саженцев с почвой ослабляется. На выходе из скобы саженцы встречают на своем пути эластичные диски, которые захватывают саженцы за верхнюю часть и подают в приемное устье к транспортерам. Там они попадают между теребильными ремнями и передвигаются в направлении движения почвенного пласта со скоростью, близкой к поступательной скорости движения агрегата. В этом случае практически не происходит выдергивания саженцев из почвы, что устраняет их повреждение и поломки. Очищение корневой системы саженцев от почвы происходит под воздействием встряхивателей. Фиг.1 Составитель И Соседов Техред И. Верес Корректор А. Зимокосов Тираж 679 Подписное комитета СССР вниипи Государственного и открытий по делам изобретений 113035, Москва, Ж—35, Раушская наб., д. 4/5 Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4 РедакторИ Рыбченко Заказ 2304/2 обра
ДивитисяДодаткова інформація
Назва патенту англійськоюPicking apparatus of machine for digging plantings
Автори англійськоюVozniak Hryhorii Oleksandrovych, Khebeshesku Ivan Fedorovych, Savin Mykhailo Oleksiovych, Sapozhnykov Anatolii Mykhailovych
Назва патенту російськоюВыборочный аппарат машины для выкапывания саженцев
Автори російськоюВозняк Григорий Александрович, Хебешеску Иван Федорович, Савин Михаил Алексеевич, Сапожников Анатолий Михайлович
МПК / Мітки
МПК: A01C 11/00
Мітки: вибiрковий, машини, саджанців, викопування, апарат
