Сівалка-культиватор

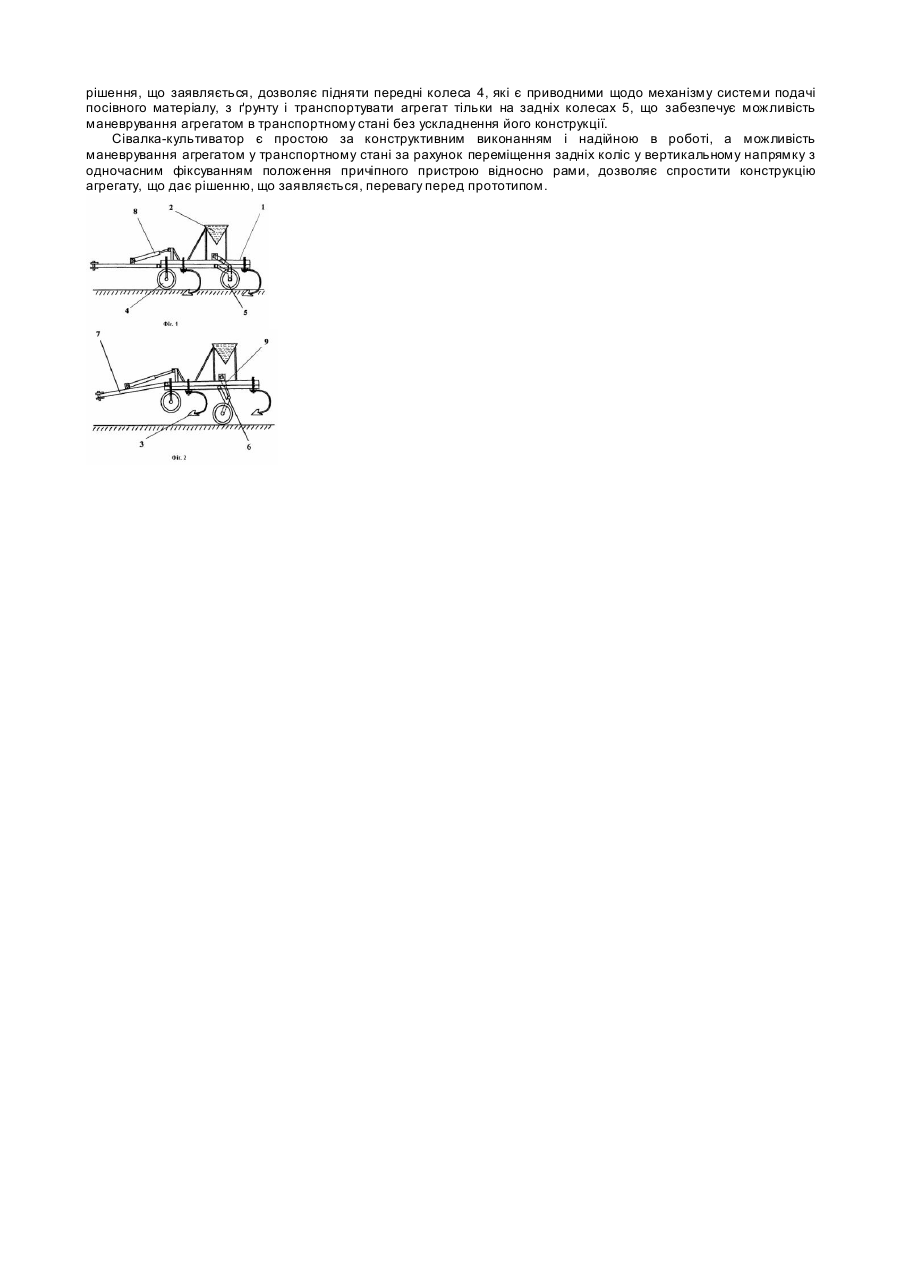

Винахід відноситься до сільськогосподарського машинобудування, а саме до ґрунтообробляючо-посівних агрегатів і може бути використаний при виробництві сіялок-культиваторів. Відомою є сівалка-культиватор "Concord-2812,4012" (Сельхозтехника, Универсальный каталог-справочник предложений мирового рынка, Киев, Изд. "Юнивест Маркетинг", 1999, с.124), що включає раму з закріпленими на ній робочими органами, передніми та задніми колесами, причіпний бункер, який приєднаний до задньої частини рами, і причіпний пристрій для приєднання до транспортного засобу, який з'єднаний з рамою, що дозволяє виконувати обробку ґрунту з одночасним закладенням в нього посівного матеріалу. На причіпному пристрої змонтовано підіймальний механізм для переведення робочих органів в транспортний стан, який виконаний у вигляді гідроциліндру, що з'єднаний з рамою. Передні колеса містять поворотний механізм, що сприяє маневруванню агрегатом при його транспортуванні. Загальними ознаками відомої сівалки-культиватора і рішення, що заявляється, є рама з закріпленими на ній робочими органами, передніми та задніми колесами, прикріплений до рами бункер і причіпний пристрій, який з'єднаний з рамою. Відома сівалка-культиватор дозволяє виконувати обробку ґрунту з одночасним закладенням в нього посівного матеріалу, однак поворотний механізм, який встановлений на передніх колесах, що дозволяє маневрувати агрегатом при транспортуванні на передніх і задніх колесах, ускладнює конструкцію пристрою. Як прототип вибрана сівалка-культиватор за патентом Російської Федерації №2204891, МКВ: А01В49/06, пріоритет від 14.05.2001, що включає раму з закріпленими на ній бункером, робочими органами, передніми та задніми колесами, і причіпний пристрій, який з'єднаний з рамою. Робочі органи виконані у вигляді стрілчастих лап з відвалами і вирівнювачами і утворюють ряд з відстанню між робочими органами 400-500мм, що підвищує урожайність зернових культур. За вирівнювачами встановлені циліндричні катки. На кожному передньому колесі встановлено поворотний механізм, що сприяє маневруванню агрегатом в транспортному стані. Загальними ознаками сівалки-культиватора за прототипом і рішення, що заявляється є рама з закріпленими на ній бункером, робочими органами, передніми та задніми колесами і причіпний пристрій, який з'єднаний з рамою. Конструкція пристрою за прототипом дозволяє отримати позитивний результат сівби за рахунок розташування робочих органів, однак поворотний механізм, який встановлений на кожному передньому колесі для сприяння маневруванню при транспортуванні агрегату на передніх і задніх колесах, ускладнює конструкцію пристрою. В основу винаходу поставлена задача удосконалення сівалки-культиватора шляхом виконання і розташування конструктивних елементів з тим, щоб забезпечити можливість маневрування агрегатом в транспортному стані без ускладнення його конструкції, що дозволяє знизити собівартість пристрою. Поставлена задача вирішується тим, що сівалка-культиватор, що включає раму з закріпленими на ній бункером, робочими органами, передніми та задніми колесами і причіпний пристрій, який з'єднаний з рамою, відповідно до винаходу, включає механізм переміщення задніх коліс у вертикальному напрямку, який змонтований на рамі, а причіпний пристрій з'єднаний з рамою шарнірно, між причіпним пристроєм і рамою встановлений фіксатор положення причіпного пристрою відносно рами. Перераховані ознаки є істотними ознаками винаходу і забезпечують досягнення технічного результату: можливість маневрування агрегатом в транспортному стані без ускладнення його конструкції. Доцільно механізм переміщення задніх коліс у вертикальному напрямку виконати у вигляді шарнірноважільного механізму і з'єднати з рамою через гідроциліндр. Доцільно фіксатор положення причіпного пристрою відносно рами виконати у вигляді гідроциліндру. Причинно-наслідковий зв'язок істотних ознак винаходу і технічного результату, що досягається, виявляється в наступному. Рама з закріпленими на ній бункером, робочими органами, передніми та задніми колесами дозволяє транспортувати агрегат, або переміщувати його з одночасним оброблянням ґрунту і закладкою в нього посівного матеріалу. Причіпний пристрій, який з'єднаний з рамою дозволяє приєднувати агрегат до транспортного засобу, а з'єднання його з рамою шарнірно дозволяє під час роботи вільно копіювати грунт колесами. Встановлений між причіпним пристроєм і рамою фіксатор положення причіпного пристрою відносно рами дозволяє при переведенні агрегату в транспортний стан виключити з роботи шарнір і зафіксувати задане положення причіпного пристрою відносно рами, що разом з механізмом переміщення задніх коліс у вертикальному напрямку, який змонтований на рамі і переміщує задні колеса донизу, дозволяє підняти передні колеса, які є приводними щодо механізму системи подачі посівного матеріалу, з ґрунту і транспортувати агрегат тільки на задніх колесах, що забезпечує можливість маневрування агрегатом в транспортному стані без ускладнення його конструкції. Таким чином істотні ознаки рішення, що заявляється знаходяться у причинно-наслідковому зв'язку з технічним результатом, що досягається. Нижче наводиться опис сівалки-культиватора, що заявляється, з посиланням на схематичні креслення, на яких надається: Фіг.1. Сівалка-культиватор, робочий стан. Фіг.2. Сівалка-культиватор, транспортний стан. Сівалка-культиватор включає раму 1 з закріпленими на ній бункером 2, робочими органами 3, передніми колесами 4, задніми колесами 5, механізм 6 переміщення задніх коліс 5 у вертикальному напрямку, який змонтований на рамі 1, причіпний пристрій 7, який шарнірне з'єднаний з рамою 1, при цьому між причіпним пристроєм 6 і рамою 1 встановлений фіксатор 8 положення причіпного пристрою 6 відносно рами 1. Сівалка-культиватор працює таким чином. При оброблянні ґрунту передні колеса 4 і задні колеса 5 копіюють поверхню ґрунту і знаходяться у положенні вище положення робочих органів 3, що дозволяє робочим органам 3 укорінюватись у грунт. При переведенні агрегату у транспортний стан задане положення причіпного пристрою 7 відносно рами 1 встановлюють і фіксують за допомогою фіксатора 7, який виконаний у вигляді гідроциліндру з одночасним переміщуванням задніх коліс 5 у крайнє нижнє положення, що виконують за допомогою механізму 6 переміщення задніх коліс 5 у вертикальному напрямку, який виконаний у вигляді шарнірно-важільного механізму і з'єднаний з рамою 1 через гідроциліндр 9. Зазначені дії, які виконують за допомогою конструктивних елементів рішення, що заявляється, дозволяє підняти передні колеса 4, які є приводними щодо механізму системи подачі посівного матеріалу, з ґрунту і транспортувати агрегат тільки на задніх колесах 5, що забезпечує можливість маневрування агрегатом в транспортному стані без ускладнення його конструкції. Сівалка-культиватор є простою за конструктивним виконанням і надійною в роботі, а можливість маневрування агрегатом у транспортному стані за рахунок переміщення задніх коліс у вертикальному напрямку з одночасним фіксуванням положення причіпного пристрою відносно рами, дозволяє спростити конструкцію агрегату, що дає рішенню, що заявляється, перевагу перед прототипом.
