Культиватор-сівалка

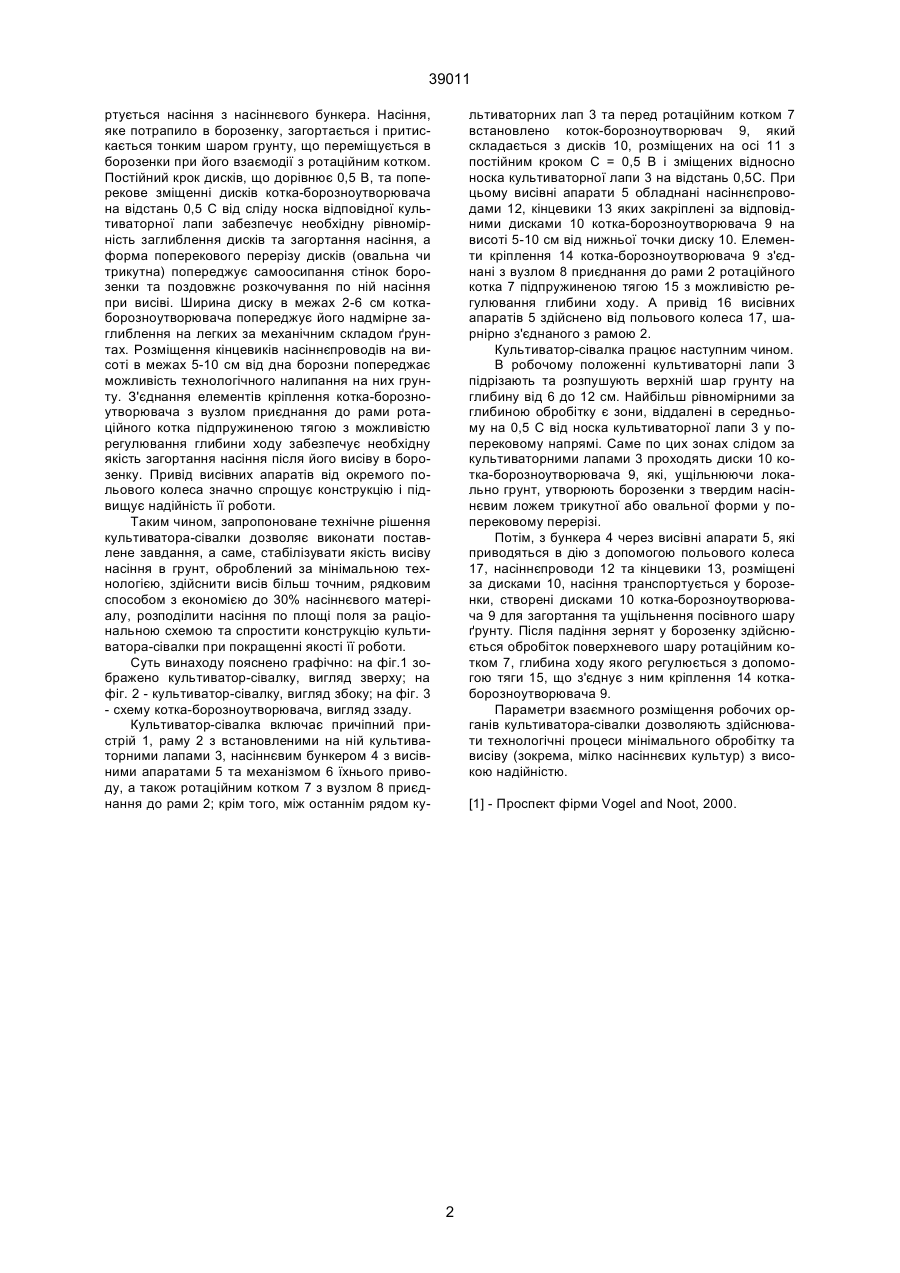

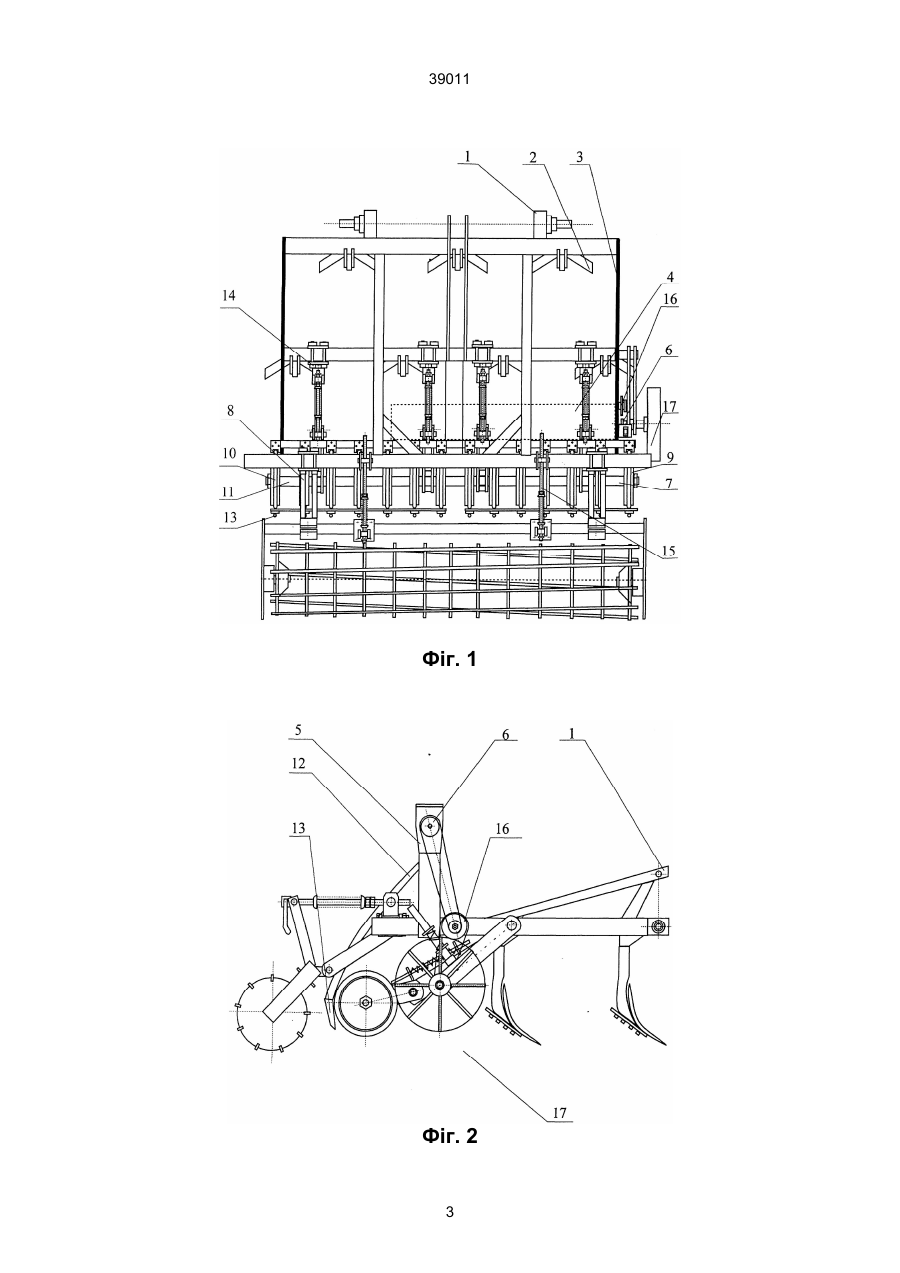

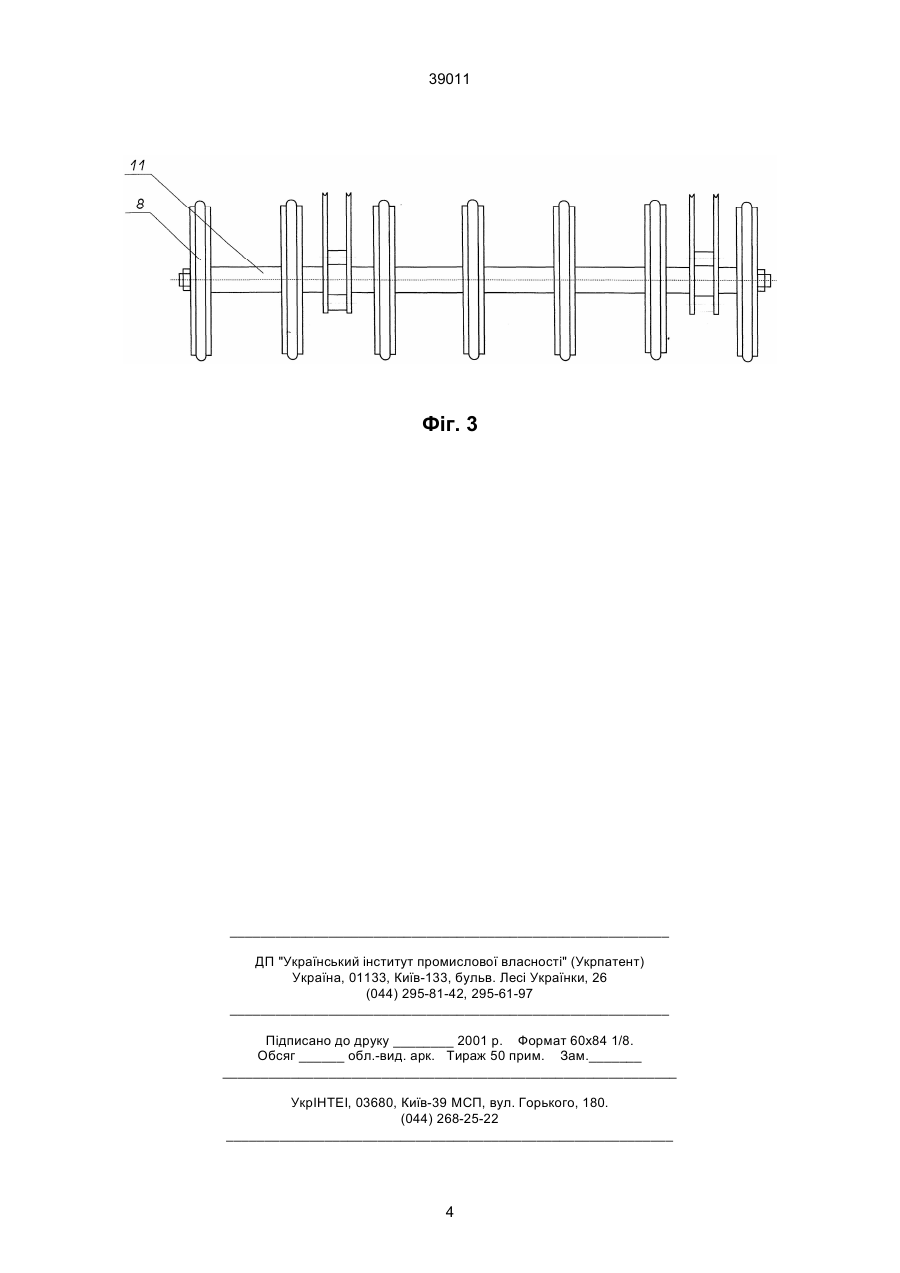

Культиватор-сівалка, що містить причіпний пристрій, раму з встановленими на ній культиваторними лапами, насіннєвим бункером з висівними апаратами та механізмом їх приводу і ротаційний коток з вузлом приєднання до рами, який відрізняється тим, що між останнім рядом культиваторних лап перед ротаційним котком з вузлом приєднання до рами встановлено коток - борозноутворювач, який складається з дисків на осі, розміще 39011 ртується насіння з насіннєвого бункера. Насіння, яке потрапило в борозенку, загортається і притискається тонким шаром грунту, що переміщується в борозенки при його взаємодії з ротаційним котком. Постійний крок дисків, що дорівнює 0,5 В, та поперекове зміщенні дисків котка-борозноутворювача на відстань 0,5 С від сліду носка відповідної культиваторної лапи забезпечує необхідну рівномірність заглиблення дисків та загортання насіння, а форма поперекового перерізу дисків (овальна чи трикутна) попереджує самоосипання стінок борозенки та поздовжнє розкочування по ній насіння при висіві. Ширина диску в межах 2-6 см коткаборозноутворювача попереджує його надмірне заглиблення на легких за механічним складом ґрунтах. Розміщення кінцевиків насіннєпроводів на висоті в межах 5-10 см від дна борозни попереджає можливість технологічного налипання на них грунту. З'єднання елементів кріплення котка-борозноутворювача з вузлом приєднання до рами ротаційного котка підпружиненою тягою з можливістю регулювання глибини ходу забезпечує необхідну якість загортання насіння після його висіву в борозенку. Привід висівних апаратів від окремого польового колеса значно спрощує конструкцію і підвищує надійність її роботи. Таким чином, запропоноване технічне рішення культиватора-сівалки дозволяє виконати поставлене завдання, а саме, стабілізувати якість висіву насіння в грунт, оброблений за мінімальною технологією, здійснити висів більш точним, рядковим способом з економією до 30% насіннєвого матеріалу, розподілити насіння по площі поля за раціональною схемою та спростити конструкцію культиватора-сівалки при покращенні якості її роботи. Суть винаходу пояснено графічно: на фіг.1 зображено культиватор-сівалку, вигляд зверху; на фіг. 2 - культиватор-сівалку, вигляд збоку; на фіг. 3 - схему котка-борозноутворювача, вигляд ззаду. Культиватор-сівалка включає причіпний пристрій 1, раму 2 з встановленими на ній культиваторними лапами 3, насіннєвим бункером 4 з висівними апаратами 5 та механізмом 6 їхнього приводу, а також ротаційним котком 7 з вузлом 8 приєднання до рами 2; крім того, між останнім рядом ку льтиваторних лап 3 та перед ротаційним котком 7 встановлено коток-борозноутворювач 9, який складається з дисків 10, розміщених на осі 11 з постійним кроком С = 0,5 В і зміщених відносно носка культиваторної лапи 3 на відстань 0,5С. При цьому висівні апарати 5 обладнані насіннєпроводами 12, кінцевики 13 яких закріплені за відповідними дисками 10 котка-борозноутворювача 9 на висоті 5-10 см від нижньої точки диску 10. Елементи кріплення 14 котка-борозноутворювача 9 з'єднані з вузлом 8 приєднання до рами 2 ротаційного котка 7 підпружиненою тягою 15 з можливістю регулювання глибини ходу. А привід 16 висівних апаратів 5 здійснено від польового колеса 17, шарнірно з'єднаного з рамою 2. Культиватор-сівалка працює наступним чином. В робочому положенні культиваторні лапи 3 підрізають та розпушують верхній шар грунту на глибину від 6 до 12 см. Найбільш рівномірними за глибиною обробітку є зони, віддалені в середньому на 0,5 С від носка культиваторної лапи 3 у поперековому напрямі. Саме по цих зонах слідом за культиваторними лапами 3 проходять диски 10 котка-борозноутворювача 9, які, ущільнюючи локально грунт, утворюють борозенки з твердим насіннєвим ложем трикутної або овальної форми у поперековому перерізі. Потім, з бункера 4 через висівні апарати 5, які приводяться в дію з допомогою польового колеса 17, насіннєпроводи 12 та кінцевики 13, розміщені за дисками 10, насіння транспортується у борозенки, створені дисками 10 котка-борозноутворювача 9 для загортання та ущільнення посівного шару ґрунту. Після падіння зернят у борозенку здійснюється обробіток поверхневого шару ротаційним котком 7, глибина ходу якого регулюється з допомогою тяги 15, що з'єднує з ним кріплення 14 коткаборозноутворювача 9. Параметри взаємного розміщення робочих органів культиватора-сівалки дозволяють здійснювати технологічні процеси мінімального обробітку та висіву (зокрема, мілко насіннєвих культур) з високою надійністю. [1] - Проспект фірми Vogel and Noot, 2000. 2 39011 Фіг. 1 Фіг. 2 3 39011 Фіг. 3 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
