Руслова дериваційна гідроелектростанція

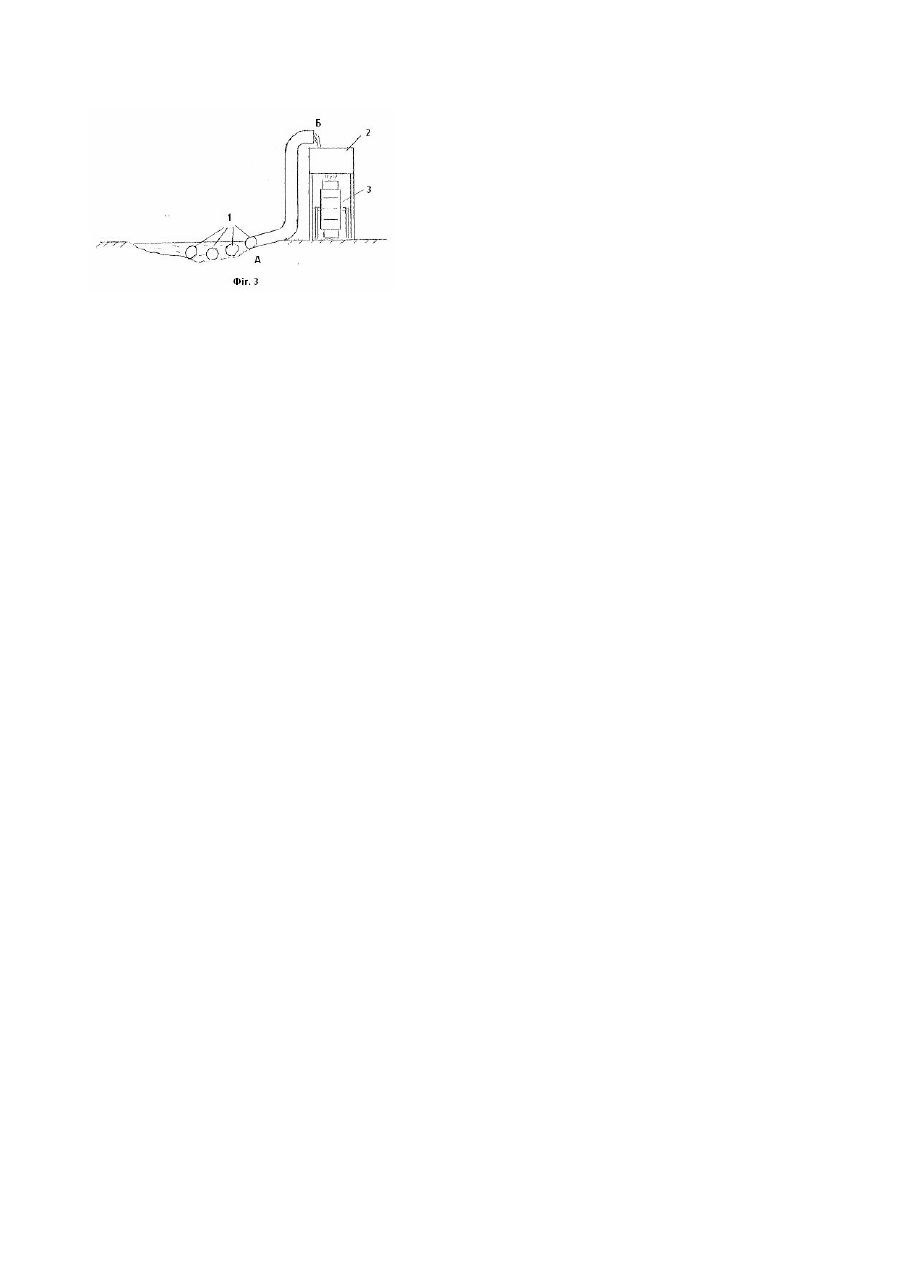

Винахід відноситься до енергетичної галузі, конкретно до гідроенергетики. Відома конструкція ГЕС, для роботи якої русло річки перекривається греблею. При цьому рівень води в річці значно підвищується. Водяний потік , падаючи з високої греблі, крутить турбіну і виробляє електричний струм. Недоліком цієї конструкції є те, що на її спорудження потрібно багато будівельних матеріалів, часу та коштів. Та ще під водою залишаються великі площі родючих земель. Відома конструкція дериваційної ГЕС, що використовує природний перепад рівня води в різних частинах річки. За допомогою труб вода відводиться з верхньої частини річки і скидається у нижню її частину, де і ставляться турбіни Недоліком її є залежність від рельєфу місцевості, надмірні витрати труб та необхідність їх теплоізоляції від замерзання взимку. Найбільш близькою до запропонованого винаходу є руслова дериваційна ГЕС - РД ГЕС [1, 2]. Використовуючи принцип сполучених посудин в русло річки кладеться труба великого діаметру таким чином, щоб кінець водозабору знаходився трохи вище за протилежний кінець, що виводиться з води приблизно в тому місці, де в традиційній ГЕС має стояти гребля. При цьому відпадає потреба в греблі, економиться час, кошти, будматеріали та зберігаються від затоплення значні площі земельних угідь. Недоліком її є обмеженість сфери будівництва лише тими річками, де можна використати труби великого діаметру, тобто більшими за 480мм, а також складнощі, пов'язані з доставкою та монтажем труб великого діаметру, що обмежує кількість потенційних будівельників РД ГЕС колом заможних людей, фірм чи організацій. Запропонований винахід дозволяє подолати вказані недоліки і зробити РД ГЕС можливою для будівництва на річках любого розміру та доступною практично кожному бажаючому. В основу винаходу поставлено задачу шля хом введення в арсенал будівельних конструкцій труб середнього та малого діаметру значно збільшити кількість річок, на яких можна ставити РД ГЕС, а також зробити їх будівництво доступним практично кожному бажаючому. Суттєвими ознаками винаходу є: - Комплект труб малого та середнього діаметру, що разом з трубами великого діаметру дозволяє охопити будівництвом РД ГЕС практично всі наявні ріки. - Корито для прийому води з труб і подачі її на турбіни. На фіг.1 зображено РД ГЕС - вигляд зверху; На фіг.2 - вигляд збоку; На фіг.3 - вигляд по лінії А-А. РД ГЕС має комплект труб 1 малого чи середнього діаметру, корито 2 для води, турбіну 3. РД ГЕС працює слідуючим чином. По руслу річки прокладаються труби відповідного діаметру таким чином , щоб кінець водозабору А кожної з них знаходився трохи вище за протилежний кінець Б, який виводиться з води приблизно в тому місці, де в традиційній ГЕС має стояти гребля, і підіймається вертикально вгору біля корита 2. Корито 2 збирає воду з усіх тр уб разом і подає її на турбіну 3. Це дозволяє в максимально повній мірі використовува ти енергетичний потенціал річки і приводити в дію турбіну значно більшої потужності аніж це можна зробити за допомогою однієї труби навіть великого діаметру. Джерело інформації. 1. П.Д. Чорнобай Нетрадиційна ГЕС. Журнал “Електрик” №11, 2000р. 2. “Карманная” ГЕС. Журнал “Наука и жизнь” №3, 1986г. Стр.12-13.
