Безгребельна дериваційна гідроелектростанція

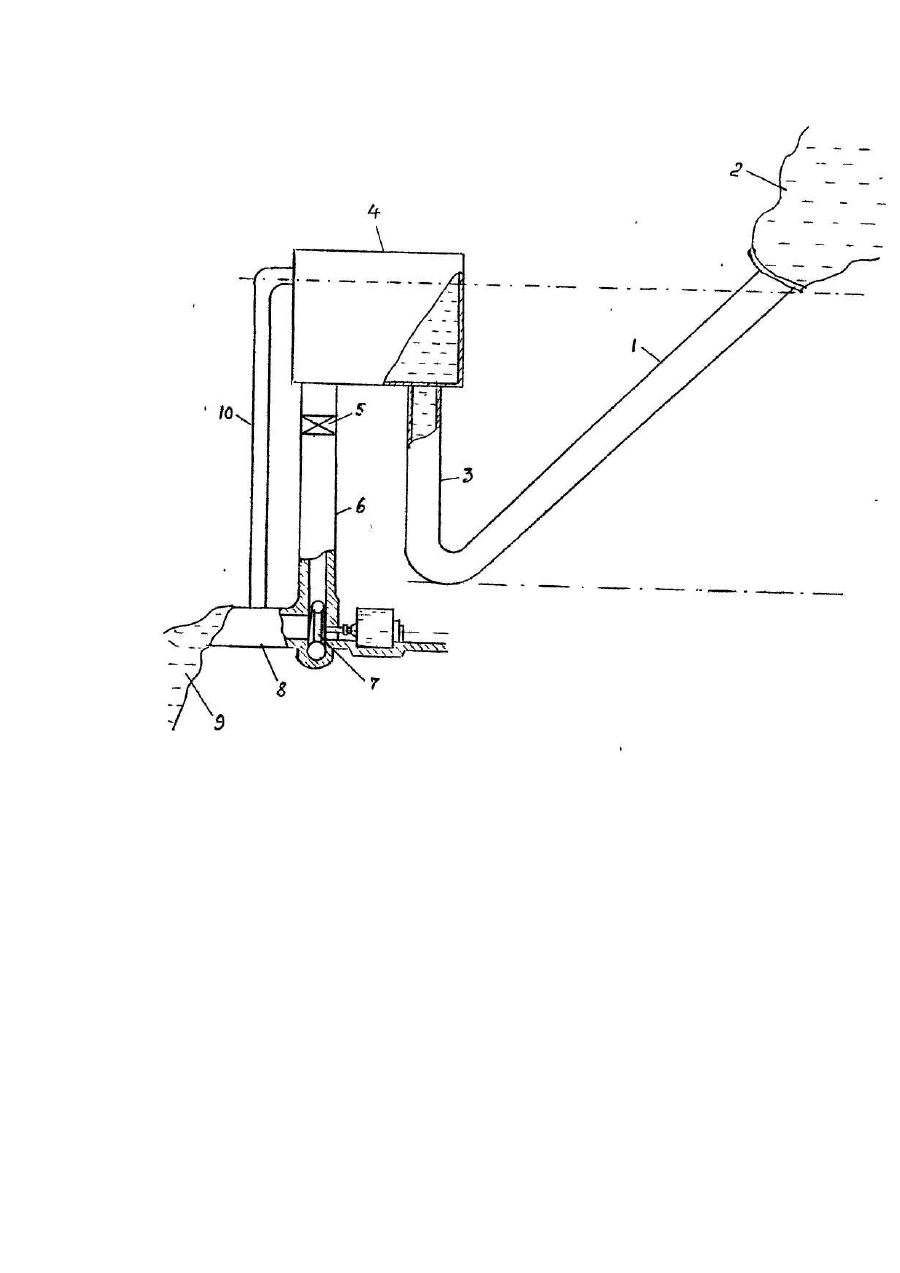

Изобретение относится к гидроэлектростанциям, в частности к деривационным гидроэлектростанциям на реках с малым стоком выраженного падения. Известна деривационная гидроэлектростанция, содержащая плотину, здание в котором установлена гидравлическая турбина, включающая турбинный, сбросной и деривационный водоводы, последний из которых включает приемное и защитное устройства водоприемника деривации, затвор на турбинном водоводе и бассейн, сообщенный с рекой посредством деривационного водовода с образованием сообщающихся сосудов. Вода от здания гидроэлектростанции отводится безнапорным водоводом в русло реки [1]. Недостаток известной деривационной гидроэлектростанции определяется в наличии плотины, при этом деривационный водовод выполнен не напорным. В основу изобретения поставлена задача усовершенствования деривационной гидроэлектростанции, сооружение ее без плотины, при этом, деривационный водовод выполнен напорным, V-образным, соединенным с бассейном поднятым на опорах над уровнем горизонта по вертикали до уровня водозабора деривационной трубы, Обеспечивается на входе и выходе перепад давления, преобразуемого в напор для работы гидравлической турбины, и за счет этого появляется возможность использовать для выработки электроэнергии потоки с выраженным перепадом малой мощности, уменьшить влияние на экологию местности от затопления водохранилища, использовать место под бассейном для хозяйственных нужд. Поставленная задача решается тем, что в бесплотинной деривационной гидроэлектростанции, содержащей здание, в котором установлена гидравлическая турбина, включающая турбинный, сбросной и деривационный водоводы, последний из которых включает приемное и защитное устройства водоприемника деривации, затвор на турбинном водоводе и бассейн, сообщенный с рекой посредством деривационного водовода с образованием сообщающихся сосудов, согласно изобретению, деривационный водовод выполнен в виде V-образной трубы и соединен с бассейном поднятым на опорах над уровнем горизонта по вертикали до уровня водозабора деривационного водовода, причем указанный бассейн включает турбинный водовод к зданию гидроэлектростанции, размещенному по вертикали ниже водозабора деривационного водовода, и сбросной водовод на высоте ввода деривационного водовода. Причинно-следственная связь между совокупностью существенных признаков и полученным техническим результатом заключается в том, что деривационный водовод выполнен в виде V-образной трубы и соединен с бассейном поднятым на опорах над уровнем горизонта по вертикали до уровня водозабора деривационного водовода. Это позволяет достичь технический результат - обеспечить на входе и выходе перепад давления, преобразуемого в напор для работы гидравлической турбины и за счет этого появляется возможность использовать для выработки электроэнергии потоки с выраженным перепадом малой мощности. При этом определяются потребительские свойства - уменьшение влияния на экологию местности от затопления, использование места под бассейном для хозяйственных нужд. На чертеже представлена принципиальная схема бесплотинной деривационной гидроэлектростанции. Гидроэлектростанция содержит напорный деривационный V-образный водовод 1, в который поступает сток или часть реки 2, сообщающийся своей вертикальной частью 3 с бассейном 4, размещенному на фундаментных опорах (не показаны), сообщающимся посредством затвора 5 с турбинным водоводом 6. Поток воды проходит через турбину 7, отводящий водовод 8 и поступает в нижнее русло реки 9. Бассейн 4 включает сбросной водовод 10. Русло 2 реки и бассейн 4 расположены на одном уровне по горизонту, соединены V-образным водоводом 1, 3 и представляют сообщающиеся сосуды. Гидроэлектростанция работает следующим образом. Вода из русла реки 2 по закону сообщающихся сосудов наполняет бассейн 4, через защиту от мусора, льда, шуги и т.п. в виде решеток и затворов (не показаны). Сброс происходит через водовод 10. Через затвор 5 напор воды из бассейна 4 по турбинному водоводу 6 поступает на турбину 7, отдает энергию турбине и выходит через отводной водовод 9. Площадь под бассейном 4 используется преимущественно для хозяйственных нужд, например, ремонтные мастерские, гаражи, складские помещения и т.п.
