П’єзоелектричний перетворювач механічних величин
Формула / Реферат
П'єзоелектричний перетворювач механічних величин, що містить узгоджувальний підсилювач напруги та два пластинчастих п'єзоелементи однакової форми, з'єднані між собою механічно та електрично електродами одного знака, причому другий електрод першого п'єзоелементу підключений до входу узгоджувального підсилювача, а другий електрод другого п'єзоелемента підключений до загального проводу схеми, який відрізняється тим, що п'єзоелементи мають однакову товщину та виготовлені з п'єзоматеріалів з різними значеннями п'єзомодулів.
Текст

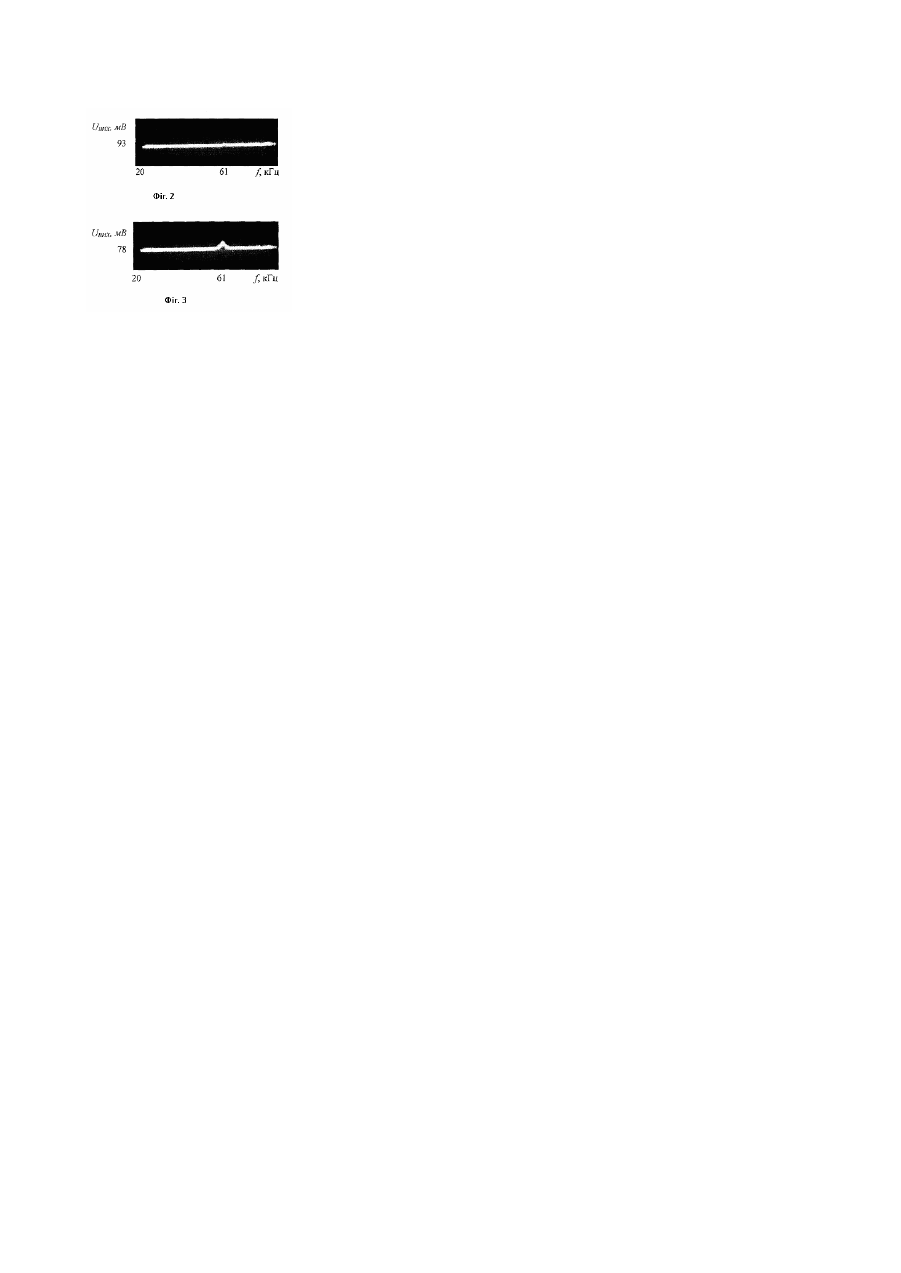

Винахід належить до вимірювальної техніки і може бути використаний в промисловості і лабораторній практиці для вимірювання механічних величин. Відомий п'єзоелектричний перетворювач механічних величин, зокрема, вібраційних прискорень, що містить п'єзоелемент і узгоджуючий підсилювач напруги або заряду (див. Пьезоэлектрические акселерометры и предусилители. Справочник по теории эксплуатации /Bruel & Kjer. - К. "Ларсен и сын", Глоструп, Дания, 1987. с.186, мал.3.2). Недоліком цього перетворювача є порівняно вузький частотний діапазон і невисока точність виміру. Відомий п'єзоелектричний перетворювач, що містить два п'єзоелементи, металеву пластину та узгоджуючий підсилювач напруги, причому п'єзоелементи та металева пластина з'єднані між собою механічно та електричне, вхід підсилювача підключений до металевої пластини, вихід - до електроду першого п'єзоелементу, а загальний провід схеми - до електроду другого п'єзоелементу (див. патент України №43964 A (G01L1/16, G01P15/09, 15.01.02, бюл.№1). Недоліком цього перетворювача є деяка складність пристрою та порівняно вузький частотний діапазон. Відомий п'єзоелектричний перетворювач, що містить узгоджувальний підсилювач напруги та два пластинчастих п'єзоелементи однакової форми, з'єднаних між собою механічно та електричне електродами одного знаку, причому другий електрод першого п'єзоелементу підключений до входу узгоджувального підсилювача, другий електрод другого п'єзоелементу підключений до загального проводу схеми, а п'єзоелементи мають різну товщину із співвідношенням 0,4< d 1 / d 2
ДивитисяДодаткова інформація
Назва патенту англійськоюPiezoelectric mechanical-electric transducer
Автори англійськоюMusiienko Maksym Pavlovych
Назва патенту російськоюПьезоэлектрический преобразователь механических величин в электрические
Автори російськоюМусиенко Максим Павлович
МПК / Мітки
МПК: G01L 1/16, G01P 15/09
Мітки: перетворювач, величин, механічних, п'єзоелектричний
