П’єзоелектричний перетворювач механічних величин

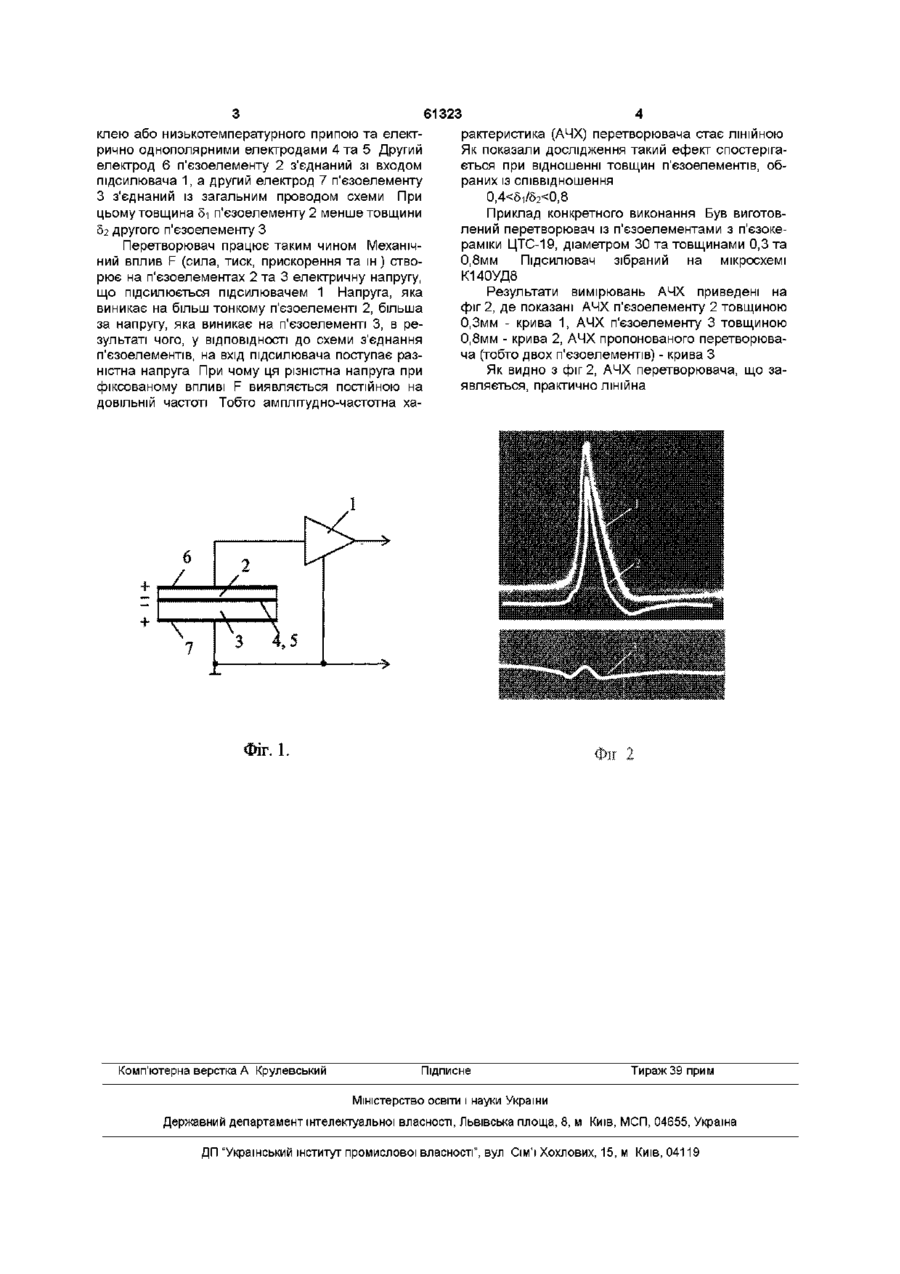

П'єзоелектричний перетворювач механічних величин, що містить узгоджуючий підсилювач напруги та два пластинчастих п'єзоелементи однакової форми, з'єднані між собою механічно та еле ктрично, який відрізняється тим, що п'єзоелементи з'єднані між собою електродами одного знака, другий електрод першого п'єзоелемента підключений до входу узгоджуючого підсилювача, другий електрод другого п'єзоелемента підключений до загального проводу схеми, причому п'єзоелементи мають різну товщину, а відношення товщини 5і одного п'єзоелемента до товщини 5г другого п'єзоелемента вибирають із співвідношення Винахід належить до вимірювальної техніки і може бути використаний в промисловості і лабораторній практиці для виміру механічних величин Відомий п'єзоелектричний перетворювач механічних величин, зокрема, вібраційних прискорень, що містить п'єзоелемент і узгоджуючий підсилювач напруги або заряду (див Пьезоэлектрические акселерометры и предусилители Справочник по теории эксплуатации / Bruel & Kjer — К "Ларсен и сын", Глоструп, Дания, 1987 — с 186, мал 3 2) Недоліком цього перетворювача є порівняно вузький частотний діапазон і невисока точність виміру Відомий п'єзоелектричний перетворювач, що містить два п'єзоелементи, металеву пластину та узгоджуючий підсилювач напруги, причому п'єзоелементи та металева пластина з'єднані між собою механічно та електрично, вхід підсилювача підключений до металевої пластини, вихід - до електроду першого п'єзоелементу, а загальний провід схеми - до електроду другого п'єзоелементу (див деклараційний патент України №43964 (G01L1/16, G01P15/09.15 01 02, бюл №1) Недоліком цього перетворювача є деяка складність пристрою Зазначений перетворювач найбільш близький по технічній сутності й обраний в якості прототипу В основу винаходу поставлена задача розширення робочого діапазону частот перетворювача при одночасному його спрощенні Перетворювач, що заявляється, містить узгоджуючий підсилювач напруги та два пластинчастих п'єзоелементи однакової форми, які з'єднані між собою механічно та електрично Перетворювач відрізняється тим, що п'єзоелементи з'єднані між собою електродами одного знаку, другий електрод першого п'єзоелементу підключений до входу узгоджуючого підсилювача, другий електрод другого п'єзоелементу підключений до загального проводу схеми, причому п'єзоелементи мають різну товщину, а відношення товщини 5і одного п'єзоелементу до товщини 52 другого п'єзоелементу обирають із співвідношення 0,4< Ьг/Ь2
