Формула / Реферат

1. Спосіб гідророзриву пласта, що включає встановлення в перфорованій обсадній колоні колони насосно-компресорних труб, відсікання пакерами необроблюваних ділянок свердловини, заповнення свердловини рідиною гідророзриву, поетапне підвищення статичного тиску в колоні насосно-компресорних труб до отримання тріщин і гідророзриву пласта, який відрізняється тим, що тріщиноутворення і гідророзрив створюються за рахунок дії на зону гідророзриву інфранизькочастотними пульсаціями тиску, збудженими свердловинним генератором при гідростатичному підпорі в свердловині, нижчому ніж це необхідно для статичного гідророзриву пласта.

2. Спосіб за п. 1 відрізняється тим, що робоча частота генератора пульсацій вибирається в смузі домінантної частоти породи продуктивного пласта, яка визначається за попередніми дослідженнями або безпосередньо в ході гідророзриву за мінімумом частотної характеристики поглинання акустичного сигналу пульсацій при міжсвердловинному прозвучуванні пласта гідророзриву.

3. Спосіб за п. 1, який відрізняється тим, що частота пульсацій генератора вибирається в смузі власної резонансної частоти продуктивного пласта, яка попередньо визначається за формулою:

,

де  - модуль жорсткості породи пласта,  - потужність (товщина) продуктивного пласта,  - глибина залягання пласта,  -прискорення вільного падіння,  - густина породи масиву,  - коефіцієнт концентрації напруженості в пласті, і уточнюється в ході процесу гідророзриву за частотного максимального збудження акустичного сигналу в контрольній свердловині.

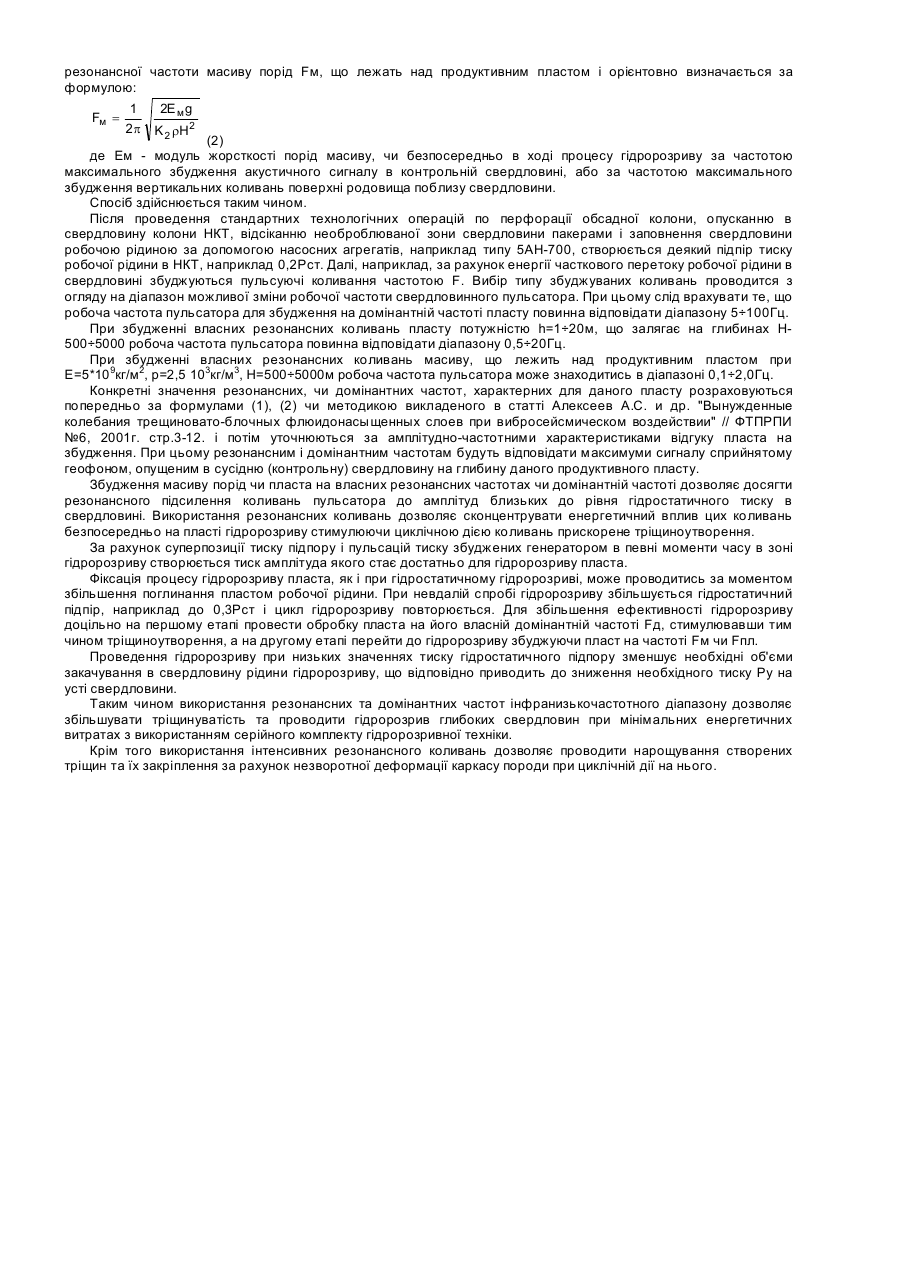

4. Спосіб за п. 1, який відрізняється тим, що частота пульсацій свердловинного генератора вибирається в смузі власної резонансної частоти масиву порід, що лежать над продуктивним пластом і орієнтовно визначаються за формулою:

,

де  - модуль жорсткості порід масиву, чи безпосередньо в ході процесу гідророзриву за частотою максимального збудження акустичного сигналу в контрольній свердловині або за частотою максимального збудження вертикальних коливань поверхні родовища поблизу свердловини.

Текст

Винахід відноситься до гірничовидобувної промисловості, а саме до робіт по освоєнню і введенню в експлуатацію нафтогазових свердловин і може бути використаний для інтенсифікації процесу нафтогазовидобування. Відомі способи гідророзриву продуктивного нафтогазоносного пласту методом нагнітання в пласт рідини гідророзриву в об'ємах достатніх для створення в пласті тиску спроможного провести його розрив (Муравьев В.М., Основы нефтяного и газового дела. М. Надра, 1980, гл. V, §7). При цьому гідравлічний тиск в зоні розриву Pp в залежності від глибини свердловини і структури каркасної породи продуктивного пласту повинен складати для свердловин малої глибини (до 1000м) Рр = (174 ¸ 2,57) Рст , , а для глибоких свердловин (понад 1000м) Рр = (1,32 ¸ 1,97)Рст , де Pст - гідростатичний тиск стовпа води, висота якого рівна глибині залягання пласту. Створення тиску Pp вимагає інтенсивного закачування з поверхні в пласт рідини гідрозриву через колону насосно компресорних труб і перфоровані отводи в обсадній колоні. Для цього на усті свердловини необхідно створити тиск Ру, який визначається рівнянням Py=Pp+Pтp-Pст Зважаючи на значні втрати тиску в колоні насосно-компресорних труб Ртр необхідне значення Ру може перевищувати 1000 атмосфер. Недолік способу полягає в тому, що для гідророзриву глибоких свердловин вимагається використання досить складної і потужної техніки, здатної забезпечити інтенсивне закачування в свердловину рідини гідророзриву під тиском до 1000ат. Відомий спосіб гідродинамічного розриву пласту (див.а.с. SU № 1652519, Бюл. №20. 1981р.) в якому гідророзрив пласту досягається за рахунок резонансного підсилення амплітуди коливань рідини, які збуджуються в інтервалі гідророзриву шляхом періодичного чергування прискореного та сповільненого спуску в свердловину обтяженої колони з зворотнім клапаном. Недоліком способу є те, що резонансні коливання тиску в свердловині діють не тільки на зону гідророзриву, а і на стінки обсадної колони на всій її нижній половині, що може привести до значного перевантаження обсадної колони і відслоювання цементного каменю. По-друге, процес резонансного підсилення амплітуди коливань обмежено двома-трьома періодами збудження, що не завжди дозволяє досягти необхідних для гідророзриву пікових тисків. Найбільш близьким до способу, що заявляється, є спосіб гідророзриву за авторським свідоцтвом SU№1745903А1, Бюл.№25.1992р, обраний за прототип. Відповідно до цього способу, гідророзрив пласту виконується шляхом закачування в свердловину спеціальної роузщільнюючої робочої рідини під тиском і в пульсуючому режимі при одночасному вібраційному збудженні масиву гірничих порід вібраціями частотою 60-1500Гц з поверхні родовища, спочатку на частотах 60-1500Гц, а потім на частоті власних коливань робочої рідини. Цей спосіб має ряд недоліків. По-перше, енергія пульсуючих коливань збуджених при нагнітанні робочої рідини в свердловину практично повністю поглинається при розповсюдженні в колоні насосне компресорних труб обмеженого перетину. По-друге, енергетична ефективність вібраційного збудження продуктивного пласту надто низька із-за низького коефіцієнту корисної дії самих поверхневих вібраторів (

Дивитися

Додаткова інформація

Назва патенту англійською

Method for a bed hydraulic break

Автори англійською

Hnitetskyi Vitalii Anatoliiovych, Melnykov Volodymyr Stepanovych, Gnitetska Tetiana Vitaliivna

Назва патенту російською

Способ гидравлического разрыва пласта

Автори російською

Гнитецкий Виталий Анатольевич, Мельников Владимир Степанович, Гнитецкая Татьяна Витальевна

МПК / Мітки

МПК: E21B 43/26
