Спосіб локалізації місць викидів газоподібних токсичних речовин із замкненого наземного об’єкта та система для його здійснення

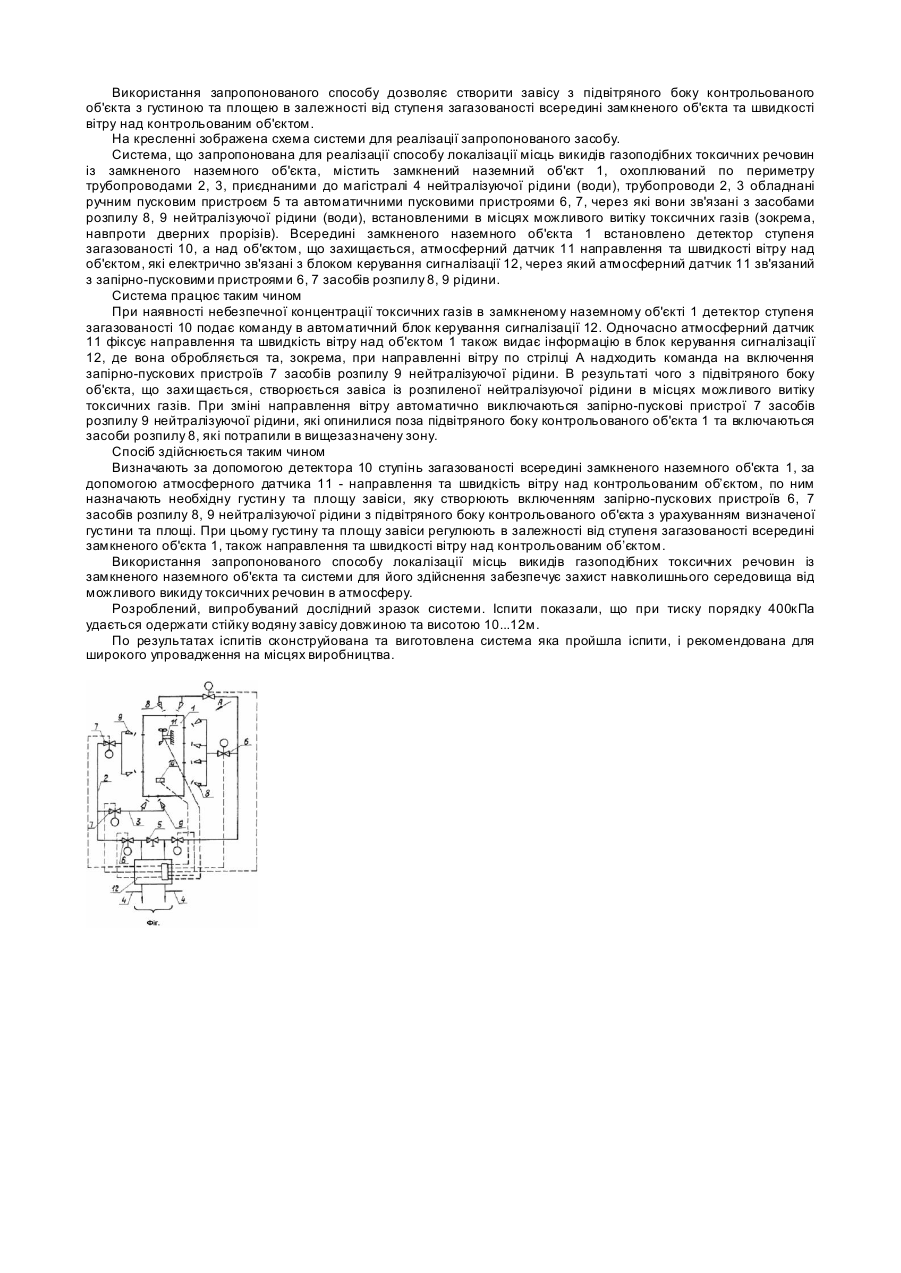

Винахід відноситься да протипожежної техніки, зокрема, до обладнань та способів, попереджаючих можливість виникання пожеж і обмежуючих область поширення вогню при витіку займистих газів. При наповнюванні і спорожненні, транспортуванні та зберіганні токсичних речовин можливий їх витік в великих кількостях. Тому для безпечності зливоналивних і транспортних операцій, а також для зберігання токсичних речовин важливе значення мають процеси випаровування та розсіювання їх при розливу на землю. В випадку проливу токсичних речовин основною задачею є їх локалізація та ізоляція, щоб запобігти утворення хмари, а в випадку утворення хмари - її мінімізировати та локалізувати. Відомий спосіб гасіння пожеж водою (див. а.с. СРСР №1451921, МПК7 А62С1/06, 1988), який включає утворення водяних завіс і подачу їх на вогнище пожежі, які розташовують одну відносно другої на відстані, що забезпечує утворення між ними пароповітряних зон. Недоліком способу гасіння пожежі водою є можливість вентилювання простору між водяними завісами висхідними потоками повітря, тобто руйнування пароповітряних зон, які забезпечують зниження концентрації кисню в дільниці між водяними завісами та ефективності пожежегасіння. Найбільш близьким до запропонованого (прототип) є спосіб гасіння пожежі водою (див а.с. СРСР №1695947, МПК7 А62С2/00, 1991), який включає утворення водяних завіс, що р ухаються по фронту вогни ща горіння, і які подають на вогнище пожежі перехресно з утворенням локальних замкнених зон оброблюваної дільниці вогнища пожежі. Недоліком цього способу є низька ефективність локалізації місць негерметичності та додаткові витрати нейтралізуючої рідини (води), тому що при створенні локальних замкнених зон не облічуються метеорологічні умови навколишнього середовища. Відома система для утворення протипожежної водяної завіси (див, а.с. СРСР №1600792, МПК7 А62С2/07, 1990), яка містить приєднаний до магістралі трубопровід, сполучений з засобом для розпилу нейтралізуючої рідини (води), розташованим по периметру об’єкта, що захищається. Для надійності захисту об'єктів тр убопровід зв'язаний з засобом для розпилу рідини за допомогою плоского стояка, розташованого по периметру та по висоті об'єкта, що захи щається, а засіб для розпилу рідини виконаний в вигляді насадки, яка складається із верхнього та нижнього зігнути х відбійників, розташованих з зазором один відносно другого. Недоліком цієї системи є те, що вона дозволяє захищати об'єкт від можливості загорання, зокрема, рідких вогненебезпечних речовин, проте вона малоефективна при витіку газоподібних вибухопожеженебезпечних речовин із наземних об'єктів, що мають значну площу із-за відсутності детекторів, які сигналізують про наявність концентрації газів, і засобів для розпилу, що забезпечують спрямування водяних струмин в хмару для створення додаткової її турбулізації, тобто втягти до неї якусь кількість повітря, розвести хмару та підняти її ви ще від землі. Відома також система для розсіювання хмари важких вибухопожеженебезпечних газів, що утворюються в результаті витіку із наземної ємкості (див. патент СРСР №843704, МПК7 А62С3/00, 1981). що прийнята як прототип. Система містить з'єднаний з джерелом (пара) замкнений трубопровід (колектор), розташований в верхній частині безперервної огорожі, встановленої навкруги об'єкта, що захи щається (ємкості). Трубопровід має засіб для розпилу рідини (водяного пара), який виконаний в вигляді отворів по периметру об'єкта, що за хищається, в місцях можливого витіку токсичних газів. Для сигналізації про наявність небезпечної концентрації газів система містить детектори, що зв'язані з автоматичним блоком керування сигналізації. Недоліком системи є відсутність в неї атмосферного датчика направлення та швидкості вітру над контрольованим об'єктом, що не дозволяє облічувати метеорологічні умови при створенні завіси із розпиленої рідини, тоді як площа та швидкість поширення хмари токсичних речовин залежать від цих умов, а також забезпечити виключення тих дільниць засобів розпилу, які знаходяться з навітряного боку від місця витіку. Це призводить до зниження ефективності локалізації токсичних газових речовин в місцях негерметичності наземного об'єкта та підвищення витрат нейтралізуючої рідини (водяного пара). Крім цього, використання навкруги наземної ємкості безперервної огорожі утр уднює доступ до ємкості та її обслуговування. В основу винаходу поставлена задача на підвищення ефективності локалізації токсичних газових речовин в місцях негерметичності наземного об'єкта та зменшення витрат нейтралізуючої рідини за рахунок регулювання густини та площі завіси в залежності від ступеня загазованості всередині замкненого об'єкта, а також швидкості та направлення вітру над контрольованим об'єктом. Суть винаходу полягає в тому, що в способі локалізації місць викидів газоподібних токсичних речовин із замкненого наземного об'єкта в місцях негерметичності створюють завісу із розпиленої нейтралізуючої рідини в вигляді локальних замкнених зон з підвітряного боку контрольованого об'єкта, причому густину та площу завіси визначають в залежності від ступеня загазованості всередині наземного об'єкта та швидкості вітру над контрольованим об’єктом. А також в тому, що система локалізації викидів газоподібних токсичних речовин із замкненого наземного об'єкта, яка містить приєднаний до магістралі трубопровід з засобами для розпилу нейтралізуючої рідини, розташованими по периметру об'єкта, що за хищається, в місцях можливого витіку токсичних газів, блок керування сигналізації та електрично зв'язаний з ним детектор, що сигналізує про наявність небезпечної концентрації газів, обладнана атмосферним датчиком направлення та швидкості вітру над контрольованим об'єктом, електрично зв'язаним через блок керування сигналізації з відповідними запірно-пусковими пристроями засобів розпилу. Виконання системи локалізації місць викидів газоподібних токсичних речовин із замкненого наземного об'єкта з атмосферним датчиком направлення та швидкості вітру над контрольованим об'єктом та його електричний зв'язок через блок керування сигналізації з відповідними запірно-пусковими пристроями засобів розпилу дозволяє при зміні направлення вітру автоматично виключити запірно-пусковий пристрій засобів розпилу нейтралізуючої рідини, які опинилися поза підвітряного боку контрольованого об'єкта та включити засоби розпилу, які потрапили в цю зону. Використання запропонованого способу дозволяє створити завісу з підвітряного боку контрольованого об'єкта з густиною та площею в залежності від ступеня загазованості всередині замкненого об'єкта та швидкості вітру над контрольованим об'єктом. На кресленні зображена схема системи для реалізації запропонованого засобу. Система, що запропонована для реалізації способу локалізації місць викидів газоподібних токсичних речовин із замкненого наземного об'єкта, містить замкнений наземний об'єкт 1, охоплюваний по периметру трубопроводами 2, 3, приєднаними до магістралі 4 нейтралізуючої рідини (води), трубопроводи 2, 3 обладнані ручним пусковим пристроєм 5 та автоматичними пусковими пристроями 6, 7, через які вони зв'язані з засобами розпилу 8, 9 нейтралізуючої рідини (води), встановленими в місцях можливого витіку токсичних газів (зокрема, навпроти дверних прорізів). Всередині замкненого наземного об'єкта 1 встановлено детектор ступеня загазованості 10, а над об'єктом, що захищається, атмосферний датчик 11 направлення та швидкості вітру над об'єктом, які електрично зв'язані з блоком керування сигналізації 12, через який атмосферний датчик 11 зв'язаний з запірно-пусковими пристроями 6, 7 засобів розпилу 8, 9 рідини. Система працює таким чином При наявності небезпечної концентрації токсичних газів в замкненому наземному об'єкті 1 детектор ступеня загазованості 10 подає команду в автоматичний блок керування сигналізації 12. Одночасно атмосферний датчик 11 фіксує направлення та швидкість вітру над об'єктом 1 також видає інформацію в блок керування сигналізації 12, де вона обробляється та, зокрема, при направленні вітру по стрілці А надходить команда на включення запірно-пускових пристроїв 7 засобів розпилу 9 нейтралізуючої рідини. В результаті чого з підвітряного боку об'єкта, що захи щається, створюється завіса із розпиленої нейтралізуючої рідини в місцях можливого витіку токсичних газів. При зміні направлення вітру автоматично виключаються запірно-пускові пристрої 7 засобів розпилу 9 нейтралізуючої рідини, які опинилися поза підвітряного боку контрольованого об'єкта 1 та включаються засоби розпилу 8, які потрапили в вищезазначену зону. Спосіб здійснюється таким чином Визначають за допомогою детектора 10 ступінь загазованості всередині замкненого наземного об'єкта 1, за допомогою атмосферного датчика 11 - направлення та швидкість вітру над контрольованим об’єктом, по ним назначають необхідну густин у та площу завіси, яку створюють включенням запірно-пускових пристроїв 6, 7 засобів розпилу 8, 9 нейтралізуючої рідини з підвітряного боку контрольованого об'єкта з урахуванням визначеної густини та площі. При цьому густину та площу завіси регулюють в залежності від ступеня загазованості всередині замкненого об'єкта 1, також направлення та швидкості вiтрy над контрольованим об’єктом. Використання запропонованого способу локалізації місць викидів газоподібних токсичних речовин із замкненого наземного об'єкта та системи для його здійснення забезпечує захист навколишнього середовища від можливого викиду токсичних речовин в атмосферу. Розроблений, випробуваний дослідний зразок системи. Іспити показали, що при тиску порядку 400кПа удається одержати стійку водяну зaвicy довжиною та висотою 10...12м. По результатах іспитів сконструйована та виготовлена система яка пройшла іспити, і рекомендована для широкого упровадження на місцях виробництва.
