Зрошувальна система

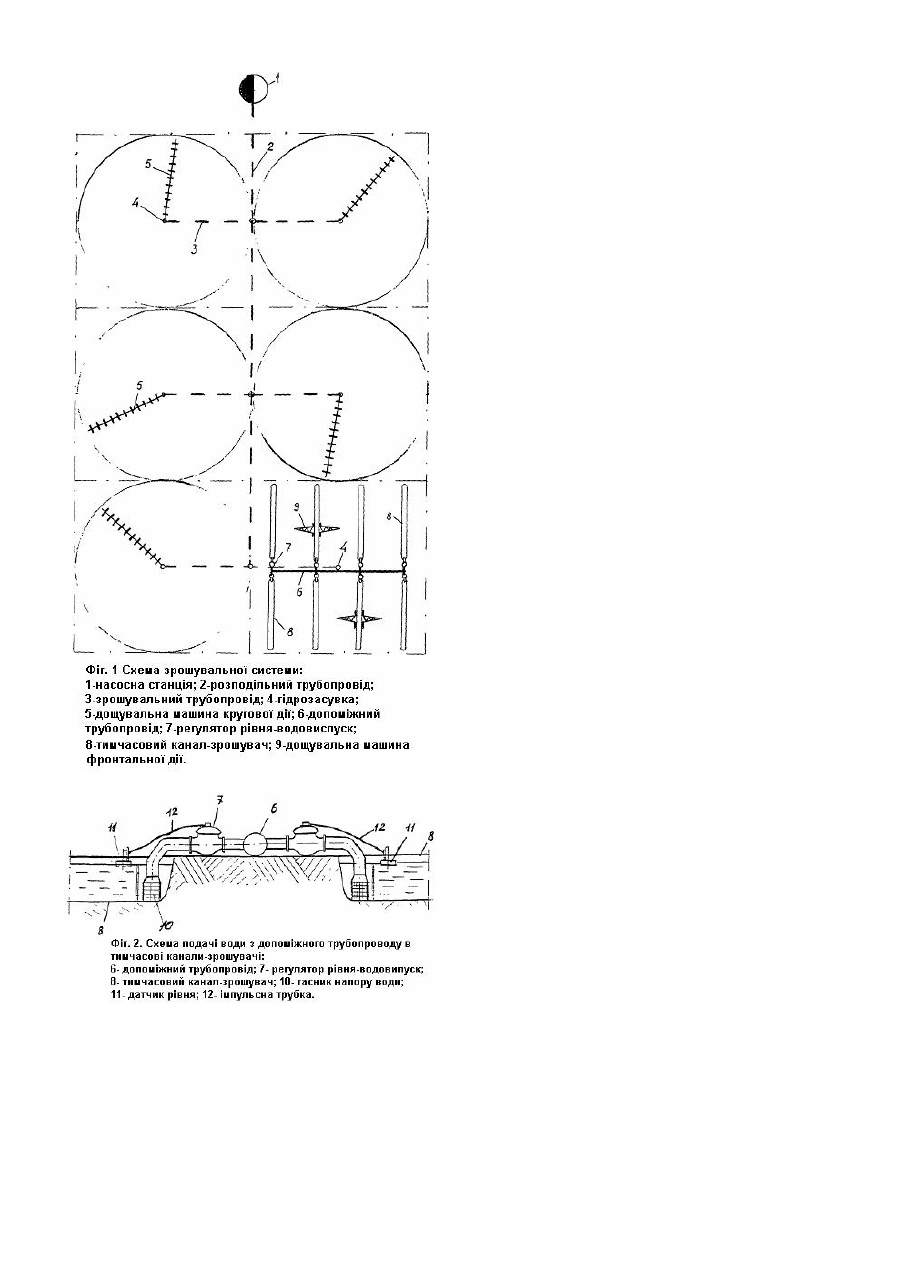

Корисна модель відноситься до сільського господарства, зокрема до зрошувальних систем з використанням дощувальних машин. Відомі зрошувальні системи для зрошення сільськогогосподарських культур, які включають насосну станцію, трубопроводну мережу з гідрозасувками, до яких приєднуються широкозахватні дощувальні машини кругової дії "Фрегат". Типова зрошувальна система обслуговує площу зрошення 800-1200 га і має 12-14 дощувальних машин "Фрегат", сезонна площа зрошення однієї машини 73 га. Справочник по механизации орошения. -М. "Колос". - 1979 г. 303 с. Недоліком таких систем є необхідність підтримання високого тиску в кінцевих точках системи і неефективність експлуатації при зрошенні невеликих ділянок з різними культурами. Найближчим аналогом прототипом по технічній суті та досягненню ефекту є авторське свідоцтво СССР №1471994, кл. МКВ A 01G 25/09, 1988р. "Дождевальная система", яка включає насосну станцію, розподільні і зрошувальні трубопроводи з гідрозасувками і датчиками тиску, водопровідні трубопроводи дощувальних машин з додатковими рядами дощувальних апаратів. Така дощувальна система дозволяє зменшити гідравлічні удари за рахунок підключення додаткових дощувальних апаратів, замість дощувальної машини, яка відключається. Недоліком аналогу є наступне: Неефективність роботи при зниженні робочого тиску на насосній станції і в кінцевих точках системи при роботі різної кількості машин; При наявності декількох невеликих зрошуваних ділянок складно забезпечити їх поливний режим однією широкозахватною машиною фронтальної дії і ще складніше, якщо ця машина кругової дії. В основу корисної моделі поставлена задача створення зрошувальної системи, яка забезпечує ефективність її експлуатації і широкозахватних дощувальних машинам кругової дії при зрошенні як великих, так і невеликих ділянок зрошення і при умові зниження робочого тиску в кінцевих точках системи. Поставлена задача вирішується тим, що зрошувальна система з дощувальними машинами кругової дії обладнується приєднаним до гідрозасувки допоміжним трубопроводом з регуляторами рівня-водовипусками і тимчасовими каналами-зрошувачами з мобільними дощувальними машинами фронтальної дії. Викладена суть корисної моделі пояснюється рисунками, на яких показано: - на фіг. 1 - схема зрошувальної системи; - на фіг. 2 - схема подачі води з допоміжного трубопроводу в тимчасові канали-зрошувачі. Зрошувальна система складається (фіг. 1, 2) з насосної станції 1, зрошувальної мережі з розподільними 2 і зрошувальними 3 трубопроводами. На кінці зрошувальних трубопроводів встановлено гідрозасувки 4, до яких приєднуються дощувальні машини кругової дії 5. В кінцевих ділянках зрошувальної мережі, а також на ділянках місцевості з більш високими геодезичними відмітками до гідрозасувок приєднується допоміжний трубопровід 6 з регуляторами рівня-водовипусками 7. Допоміжний трубопровід розміщується на поверхні грунту. Регулятори рівня-водовипуски подають воду в тимчасові канали-зрошувачі 8, воду з яких забирають мобільні дощувальні машини фронтальної дії 9, які рухаються уздовж каналу-зрошувача вперед-назад (фіг. 1). Для спокійної подачі води в канал 8 і підтримання заданого її рівня регулятори рівня-водовипуски 7 мають відповідно гасники напору води 10 і датчик рівня 11 з імпульсною трубкою 12 (фіг. 2). Робота зрошувальної системи полягає в наступному. Вода із насосної станції 1 подається до дощувальних машин кругової дії 5 по трубопроводам 2 і 3 через гідрозасувки 4. Дощувальні машини 5 працюють на великих ділянках зрошення і зрошують одну сільськогосподарську культуру заданою поливною нормою. На невеликі зрошувальні ділянки з різними культурами і режимами , зрошення вода подається в тимчасові канали-зрошувачі 8 за допомогою допоміжного трубопроводу 6, який приєднується до гідрозасувки 4 і розміщується на поверхні грунту. Вода з трубопроводу 6 подається в канали 8 через регулятори рівняводовипуски 7 по сигналу від датчика рівня 11, який передається по імпульсній трубці 12. При заповненні тимчасових каналів-зрошувачів 8 починають працювати мобільні дощувальні машини фронтальної дії 9, які забирають воду з каналу за допомогою мотопомпи. Остання встановлена на самохідному візку машини і подає воду на полив через дощувальні апарати та на пересування машини вперед-назад уздовж каналу. Таким чином, здійснюється сумісна робота високонапірних дощувальних машин кругової дії на великих ділянках зрошення з однією культурою і мобільних дощувальних машин на невеликих ділянках з різними культурами від тимчасових каналів-зрошувачів. При цьому необхідний тиск води, яка подається в канализрошувачі від гідрозасувок-мінімальний. Запропонована зрошувальна система дозволить підвищити ефективність використання існуючих зрошувальних систем з дощувальними машинами кругової дії на великих і малих ділянках зрошення з різною формою власності, де частина машин відсутня або нероботоспроможна і робочий тиск на гідрозасувках нижчий від проектного, внаслідок зниження к.к.д. насосних агрегатів і збільшення витрат води на машинах кругової дії, які розміщені поблизу насосної станції.
