Універсальна дощувальна система

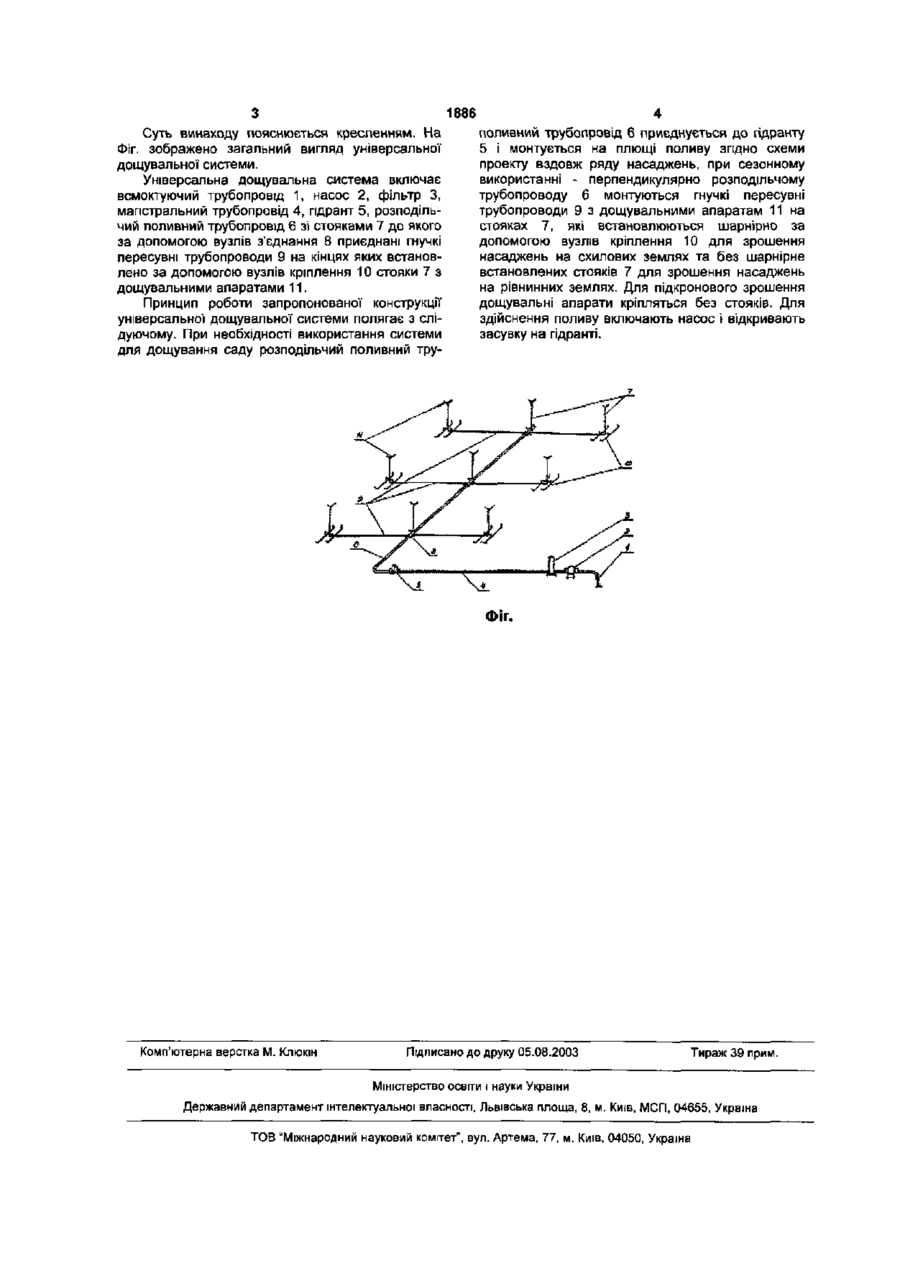

Універсальна дощувальна система, яка включає всмоктуючий та магістральний трубопроводи, насос, фільтр, гідрант та розподільний поливний трубопровід із стояками, який відрізняється тим, що до розподільного поливного трубопроводу приєднуються гнучкі пересувні поливні трубопроводи з дощувальними апаратами, встановленими на стояках, причому вузли з'єднання та кріплення виконано шарнірно. Винахід стосується сільського господарства і може бути використаний для зрошення способом дощування садів, виноградників та інших сільськогосподарських культур як на рівнинних, так і на схилових землях, а також для зволоження виробничих та спортивних майданчиків. На цей час відомі дощувальні системи матеріаломісткі, мають низьку мобільність при переміщенні з позиції на позицію, значну вартість. Відомий поливний пересувний агрегат ППА300 містить барабан із шлангом на рамі, установлений на тракторі, насос з редуктором, газоструминний вакуум-апарат, всмоктуючий трубопровід, механізм намотки шлангу [Б.Г.Штепа, Н.В. Винникова и др. / Справочник по механизации орошения. - М.: Колос, 1979. - 303 с. стар. 72 - 70]. Недоліками нього пристрою є: конструктивна складність, велика єнергомісткість, низька мобільність, неможливість застосування на малих ділянках та на схилових землях. Найбільш близьким технічним рішенням є дощувальна система фірми Bauer, що складається з магістрального трубопроводу, насосу, фільтра, гідранту та розподільчого розбірного трубопроводу, на якому розмішені стояки з дощувальними апаратами.Rohren - und Pumpenwerk, Bauer Gesellschaft m.b.H 8570 Voitsberg (Austria tel. 03142/22473, telex 311341, telefaxO3142/23095). Недоліком цієї дощувальної' системи є: значна вартість, неможливість використання її на схилових ділянках і для багатофункціонального зрошення. В основу пропонованої корисної моделі поставлено задачу удосконалити конструкцію універса льної дощувальної системи шляхом приєднання до розподільчого поливного трубопроводу гнучких поливних трубопроводів з встановленими стояками та дощувальними апаратами, щоб забезпечити зниження собівартості системи, використання її для надкронового та підкровового дощування, а також на ділянках з різним схилом та геометричною конфігурацією. Рішення поставленої задачі досягається тим, що в універсальній дощувальній системі, яка включає всмоктуючий та магістральний трубопроводи, насос, фільтр, гідрант та розподільчий поливний трубопровід із стояками відповідно запропонованої конструкції до розподільчого поливного трубопроводу приєднуються гнучкі пересувні поливні трубопроводи з дощувальними апаратами встановленими на стояках, причому вузли з'єднання та кріплення виконано шарнірно. Запропонована конструкція дозволяє не робити монтаж системи для кожного ряду насаджень, пересувні гнучкі поливні трубопроводи з дощувальними апаратами на стояках зменшують вартість системи і збільшують її продуктивність, а також дають змогу поливати насадження на схилових землях з різною схемою посадки. Шарнірне виконання вузлів з'єднання та кріплення підвищує технологічні та експлуатаційні можливості застосування цієї системи на землях різної геометричної конфігурації та уклоном, забезпечує рівномірний розподіл води по радіусу поливу, запропонована конструкція дозволяє здійснювати як надкронове, так і підкронове дощування, для підкронового дощування слід викрутити стояк, а на його місце вкрутити дощувальний, апарат. CO 00 00 1886 Суть винаходу пояснюється кресленням. На Фіг. зображено загальний вигляд універсальної дощувальної системи. Універсальна дощувальна система включає всмоктуючий трубопровід 1, насос 2, фільтр З, магістральний трубопровід 4, гідрант 5, розподільчий поливний трубопровід 6 зі стояками 7 до якого за допомогою вузлів з'єднання 8 приєднані гнучкі пересувні трубопроводи 9 на кінцях яких встановлено за допомогою вузлів кріплення 10 стояки 7 з дощувальними апаратами 11. Принцип роботи запропонованої конструкції універсальної дощувальної системи полягає з слідуючому. При необхідності використання системи для дощування саду розподільчий поливний тру попивний трубопровід 6 приєднується до гідранту 5 і монтується на плющі поливу згідно схеми проекту вздовж ряду насаджень, при сезонному використанні - перпендикулярно розподільчому трубопроводу 6 монтуються гнучкі пересувні трубопроводи 9 з дощувальними апаратам 11 на стояках 7, які встановлюються шарнірно за допомогою вузлів кріплення 10 для зрошення насаджень на схилових землях та без шарнірне встановлених стояків 7 для зрошення насаджень на рівнинних землях. Для підкронового зрошення дощувальні апарати кріпляться без стояків. Для здійснення поливу включають насос і відкривають засувку на гідранті. Фіг. Комп'ютерна верстка М. Клюкін Підписано до друку 05.08.2003 Тираж 39 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м. Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул. Артема, 77, м. Київ, 04050, Україна
