Вітроенергетична установка
Номер патенту: 71641
Опубліковано: 15.12.2004
Автори: Мєшкова Юлія Олександрівна, Коваленко Костянтин Олександрович
Формула / Реферат
Вітроенергетична установка, що містить два вітроколеса, закріплені на паралельних валах з можливістю обертання в протилежні сторони, і лопаті, розташовані ярусами уздовж валів, і обтічник, яка відрізняється тим, що має дві площини, що спрямовують вітер на лопаті, жорстко встановлені на поворотній рамі, закріпленій до введеного вертикального опорного вала, вісь якого паралельна осям валів і розміщена поблизу передньої крайки обтічника і паралельно їй, при цьому обтічник встановлений на рамі перед опорним валом на вході в вітроенергетичну установку з можливістю спрямування вхідного потоку на лопаті і площини.
Текст

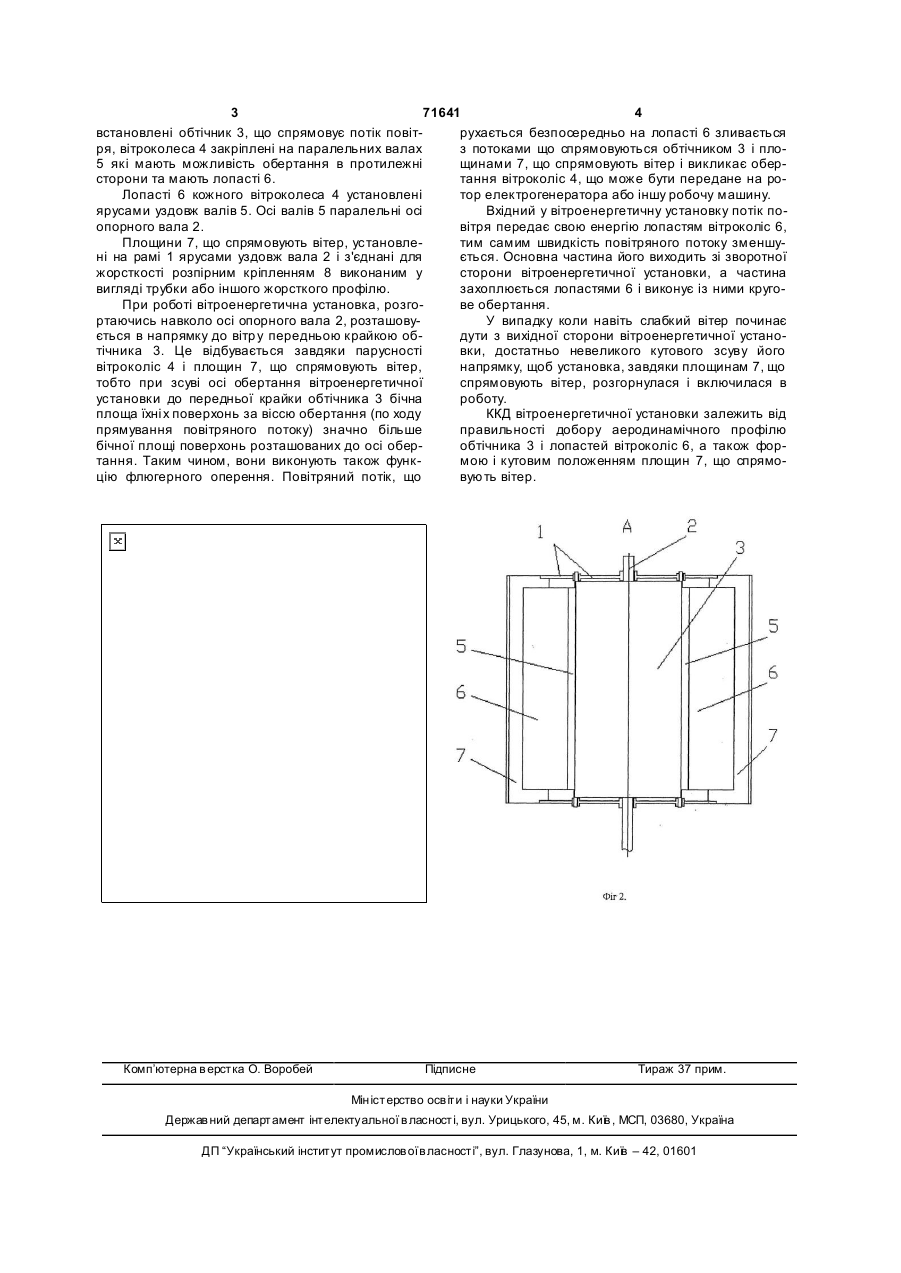

Вітроенергетична установка, що містить два вітроколеса, закріплені на паралельних валах з 3 71641 4 встановлені обтічник 3, що спрямовує потік повітрухається безпосередньо на лопасті 6 зливається ря, вітроколеса 4 закріплені на паралельних валах з потоками що спрямовуються обтічником 3 і пло5 які мають можливість обертання в протилежні щинами 7, що спрямовують вітер і викликає оберсторони та мають лопасті 6. тання вітроколіс 4, що може бути передане на роЛопасті 6 кожного вітроколеса 4 установлені тор електрогенератора або іншу робочу машину. ярусами уздовж валів 5. Осі валів 5 паралельні осі Вхідний у вітроенергетичну установку потік поопорного вала 2. вітря передає свою енергію лопастям вітроколіс 6, Площини 7, що спрямовують вітер, установлетим самим швидкість повітряного потоку зменшуні на рамі 1 ярусами уздовж вала 2 і з'єднані для ється. Основна частина його виходить зі зворотної жорсткості розпірним кріпленням 8 виконаним у сторони вітроенергетичної установки, а частина вигляді трубки або іншого жорсткого профілю. захоплюється лопастями 6 і виконує із ними кругоПри роботі вітроенергетична установка, розгове обертання. ртаючись навколо осі опорного вала 2, розташовуУ випадку коли навіть слабкий вітер починає ється в напрямку до вітр у передньою крайкою обдути з вихідної сторони вітроенергетичної устанотічника 3. Це відбувається завдяки парусності вки, достатньо невеликого кутового зсуву його вітроколіс 4 і площин 7, що спрямовують вітер, напрямку, щоб установка, завдяки площинам 7, що тобто при зсуві осі обертання вітроенергетичної спрямовують вітер, розгорнулася і включилася в установки до передньої крайки обтічника 3 бічна роботу. площа їхні х поверхонь за віссю обертання (по ходу ККД вітроенергетичної установки залежить від прямування повітряного потоку) значно більше правильності добору аеродинамічного профілю бічної площі поверхонь розташованих до осі оберобтічника 3 і лопастей вітроколіс 6, а також фортання. Таким чином, вони виконують також функмою і кутовим положенням площин 7, що спрямоцію флюгерного оперення. Повітряний потік, що вують вітер. Комп’ютерна в ерстка О. Воробей Підписне Тираж 37 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
