Пристрій для дистального переміщення зубів

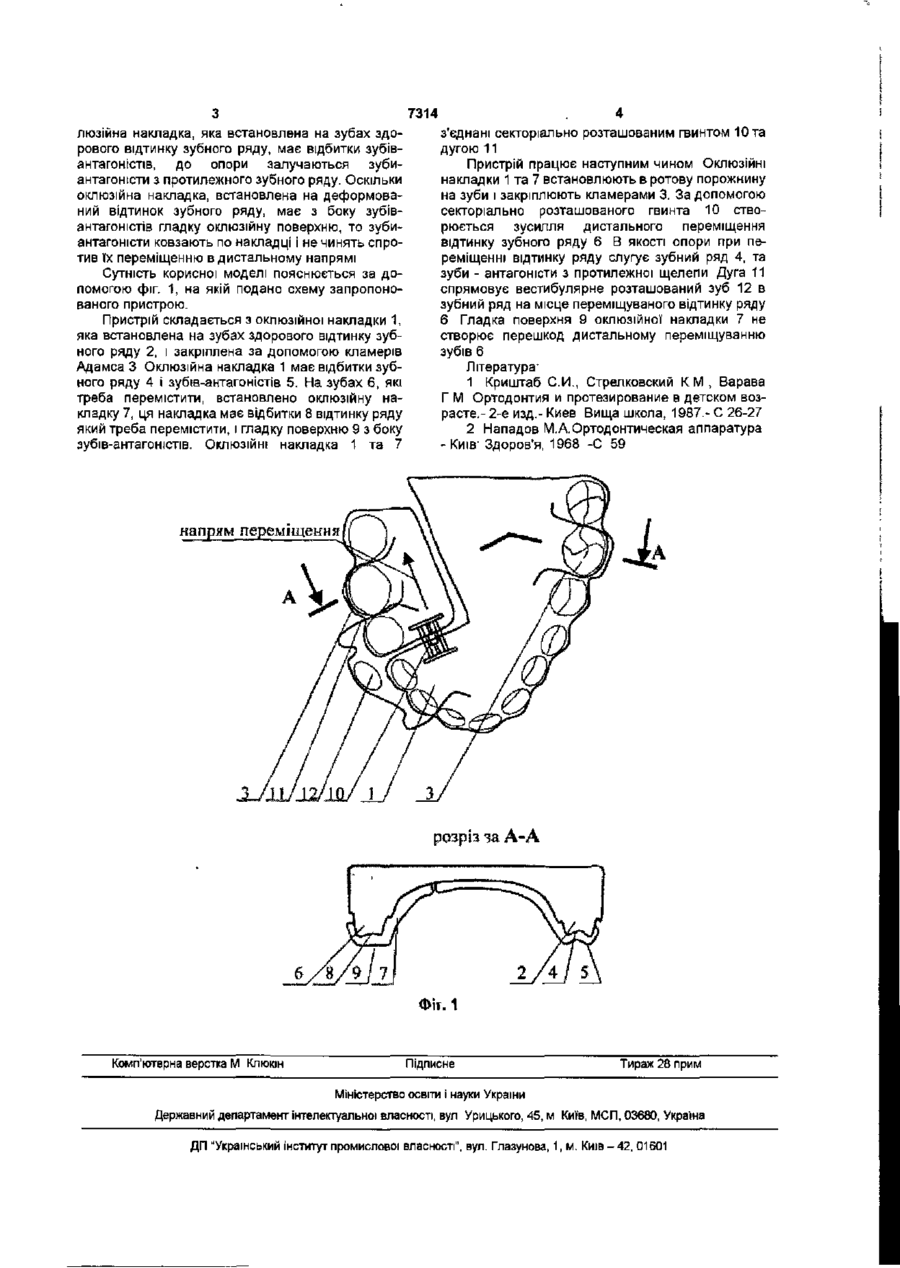

Ортодонтичний апарат для дистального переміщення зубів, що містить оклюзійні накладки, які встановлені ВІДПОВІДНО на зубах здорового та деформованого ВІДТИНКІВ зубного ряду, і секторіально розташований гвинт, що з'єднує окЛЮЗІЙНІ накладки між собою, який відрізняється тим, що оклюзійна накладка, яка встановлена на зубах здорового відтинку зубного ряду, охоплює весь цей відтинок і має відбитки зубів-антагоністів, а оклюзійна накладка, встановлена на деформований відтинок зубного ряду, має з боку зубівантагоністів гладку оклюзійну поверхню Корисна модель відноситься до медицини, а точніше до пристроїв, що призначені для виправлення зубощелепних аномалій, зокрема для дистального переміщення відтинку зубного ряду Відомий ортодонтичний апарат [1] для дистального переміщення зубів, що містить базис, який прикріплений до двох молярів за допомогою кламерів, та тягу, розміщену між базисом та зубом, що переміщується Недоліком аналогу є неможливість перемістити декілька зубів через недостатність площі опори апарату Така недостатність площі опори викликає небажане зміщення опорних зубів та їх нахил в напрямі переміщуваного зуба Найбільш близьким за технічною сутністю до пристрою, що заявляється, є ортодонтичний апарат [2] для дистального переміщення зубів, що містить ОКЛЮЗІЙНІ накладки, які встановлені ВІДПОВІДНО на зубах здорового та деформованого ВІДТИНКІВ зубного ряду, і секторіально розташований гвинт, що з'єднує ОКЛЮЗІЙНІ накладки між собою Недоліком прототипу є поява ускладнень після лікування, які полягають в нахилі та зміщенні опорних зубів і викликаються недостатністю площі опори для оклюзійної накладки, яка встановлена на зубах здорового відтинку зубного ряду Корисна модель, що заявляється, вирішує задачу підвищення ефективності ортодонтичного лікування пацієнтів та зменшення ускладнень, викликаних небажаним нахилом та зміщенням опорних зубів після ортодонтичного лікування Технічний результат, що досягається, полягає в збільшенні опори апарату і мінімізації небажаного переміщення опорних зубів під час лікування Зазначена задача вирішується завдяки тому, що в запропонованому ортодонтичному апараті для дистального переміщення зубів, що містить ОКЛЮЗІЙНІ накладки, які встановлені відповідно на зубах здорового та деформованого ВІДТИНКІВ зубного ряду, і секторіально розташований гвинт, що з'єднує оклюзійні накладки між собою, згідно корисної моделі оклюзійна накладка, яка встановлена на зубах здорового відтинку зубного ряду, охоплює весь цей відтинок і має відбитки зубівантагоністів а оклюзійна накладка, встановлена на деформований відтинок зубного ряду, має з боку зубів-антагоністів гладку оклюзійну поверхню ВІДМІННОЮ особливістю пристрою, який заявляється, є те, що в запропонованому ортодонтичному апараті для дистального переміщення зубів оклюзійна накладка, яка встановлена на зубах здорового відтинку зубного ряду, охоплює весь цей відтинок і має відбитки зубів-антагоністів, а оклюзійна накладка, встановлена на деформований відтинок зубного ряду, має з боку зубівантагоністів гладку оклюзійну поверхню Те, що оклюзійна накладка, яка встановлена на зубах здорового відтинку зубного ряду, охоплює весь цей відтинок, дозволяє максимально використати зубний ряд, в якому знаходиться переміщуваний відтинок Завдяки тому, що ок со 7314 люзійна накладка, яка встановлена на зубах здорового відтинку зубного ряду, має відбитки зубівантагоністів, до опори залучаються зубиантагоністи з протилежного зубного ряду. Оскільки оклюзійна накладка, встановлена на деформований відтинок зубного ряду, має з боку зубівантагоністів гладку оклюзійну поверхню, то зубиантагоністи ковзають по накладці і не чинять спротив їх переміщенню в дистальному напрямі Сутність корисної моделі пояснюється за допомогою фіг. 1, на якій подано схему запропонованого пристрою. Пристрій складається з оклюзійної накладки 1, яка встановлена на зубах здорового відтинку зубного ряду 2, і закріплена за допомогою кламерів Адамса 3 Оклюзійна накладка 1 має відбитки зубного ряду 4 і зубів-антагоністів 5. На зубах 6, які треба перемістити, встановлено оклюзійну накладку 7, ця накладка має відбитки 8 відтинку ряду який треба перемістити, і гладку поверхню 9 з боку зубів-антагоністів. ОКЛЮЗІЙНІ накладка 1 та 7 з'єднані секторіально розташованим гвинтом Юта дугою 11 Пристрій працює наступним чином Оклюзійні накладки і та 7 встановлюють в ротову порожнину на зуби і закріплюють кламерами 3. За допомогою секторіально розташованого гвинта 10 створюється зусилля дистального переміщення відтинку зубного ряду 6 В якості опори при переміщенні відтинку ряду слугує зубний ряд 4, та зуби - антагоністи з протилежної щелепи Дуга 11 спрямовує вестибулярне розташований зуб 12 в зубний ряд на місце переміщуваного відтинку ряду 6 Гладка поверхня 9 оклюзійної накладки 7 не створює перешкод дистальному переміщуванню зубів 6 Література' 1 Криштаб С И . , Стрелковский К М , Варава Г М Ортодонтия и протезирование в детском возрасте.- 2-е изд.- Киев Вища школа, 1987.- С 26-27 2 Нападов М.А.Ортодонтическая аппаратура - Київ' Здоров'я, 1968 -С 59 напрям переміщення розріз їй А-А Фіг. 1 Комп'ютерна верстка М Кпгокін Підписне Тираж 28 прим Міністерство освіти і науки України Державний департамент інтелеюуальної власності, вул Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 42, 01601
