Мостоподібний протез на імплантатах

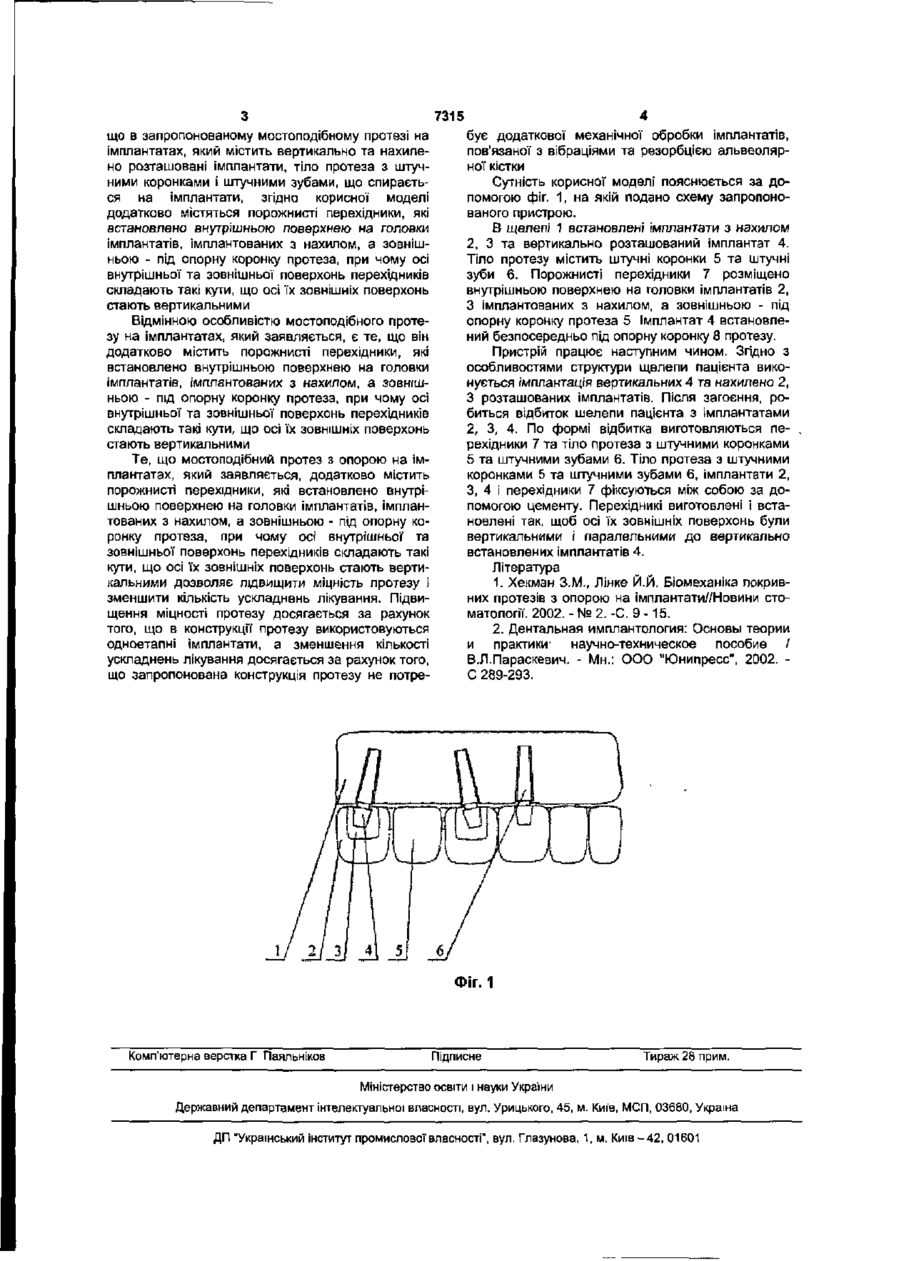

Мостоподібний протез з опорою на імплантатах, що містить вертикально та нахилено розта шовані імплантати, тіло протеза з штучними коронками і штучними зубами, що спирається на імплантати, який відрізняється тим, що він додатково містить порожнисті перехідники, які встановлено внутрішньою поверхнею на головки імплантатів, імплантованих з нахилом, а зовнішньою - під опорну коронку протеза, причому осі внутрішньої та зовнішньої поверхонь перехідників складають такі кути, що осі їх зовнішніх поверхонь стають вертикальними Корисна модель відноситься до медицини, а точніше до пристроїв, що призначені для заміщення дефектів зубного ряду з використанням мостоподібного протезу встановленого на імплантатах. Особливості будови щелеп і умови хірургічного втручання конкретного хворого не завжди дозволяють закріплювати імплантати в вертикальному положенні, деякі з них доцільно імплантувати з нахилом. Але для встановлення мостоподібного протезу на головки імплантатів, необхідно, щоб їх осі займали вертикальне положення і були паралельні між собою. Відомий мостоподібний протез з опорою на імплантатах [1], що містить вертикально та нахилено розташовані імплантати, тіло протеза з штучними коронками і штучними зубами та абатменти, що вкручені в нахилено розташовані імплантати. Вісі головок та різьбових кінців абатментів складають такі кути, при якмх осі головок абатментів займають вертикальне положення, що дає можливість встановити протез на головки вертикально розташованих імплантатів та на паралельні їм головки абатментів. тез з опорою на імплантатах [2], який містить вертикально та нахилено розташовані імплантати, тіло протеза з штучними коронками І штучними зубами, що спирається на імплантати. Оскільки осі Імплантатів розташовані під різними кутами, то для встановлення на них опорних коронок протеза необхідна така додаткова механічна обробки головок нахилено розташованих імплантатів, щоб після механічної обробки всі осі головок імплантатів зайняли вертикальне положення і стали паралельними між собою Така механічна обробка виконується після встановлення імплантатів в ротовій порожнині хворого. Недоліком прототипу є недостатня його міцність, викликана додатковою механічною обробкою головок нахилено розташованих імплантатів в ротовій порожнині хворого. Механічна обробка зменшує площу перетину головок імплантатів і їх міцність. Крім того, вібрації, що виникають під час такої обробки призводять до часткової резорбції альвеолярної кістки пацієнта, випадіння імплантату і виходу протезу з ладу Корисна модель, що заявляється, вирішує задачу підвищення ефективності ортопедичного лікування пацієнтів і зменшення кількості ускладнень лікування, викликаних механічної обробкою імплантатів. Технічний результат, що досягається, полягає в підвищенні міцності протезу і створенні такої конструкції мостоподібного протезу на імплантатах, яка не потребує механічної обробки імплантатів в ротовій порожнині пацієнта. Зазначена задача вирішується завдяки тому, Недоліком аналогу є недостатня його міцність. Слабкою ланкою таких протезів є різьбові частини абатментів. Обмежені розміри імплантатів не дозволяють використовувати достатні з точки зору міцності діаметри різьб абатментів. Це викликає пошкодження абатменту під дією функціональних навантажень і вихід протезу з ладу Найбільш близьким за технічною сутністю до пристрою, що заявляється, є мостоподібний про ю со 7315 що в запропонованому мостоподібному протезі на імплантатах, який містить вертикально та нахилено розташовані імплантати, тіло протеза з штучними коронками і штучними зубами, що спирається на імплантати, згідно корисної моделі додатково містяться порожнисті перехідники, які встановлено внутрішньою поверхнею на головки імплантатів, імплантованих з нахилом, а зовнішньою - під опорну коронку протеза, при чому осі внутрішньої та зовнішньої поверхонь перехідників складають такі кути, що осі їх зовнішніх поверхонь стають вертикальними Відмінною особливістю мостоподібного протезу на імплантатах, який заявляється, є те, що він додатково містить порожнисті перехідники, які встановлено внутрішньою поверхнею на головки імплантатів, імплантованих з нахилом, а зовнішньою - під опорну коронку протеза, при чому осі внутрішньої та зовнішньої поверхонь перехідників складають такі кути, що осі їх зовнішніх поверхонь стають вертикальними Те, що мостоподібний протез з опорою на імплантатах, який заявляється, додатково містить порожнисті перехідники, які встановлено внутрішньою поверхнею на головки імплантатів, імплантованих з нахилом, а зовнішньою - під опорну коронку протеза, при чому осі внутрішньої та зовнішньої поверхонь перехідників складають такі кути, що осі їх зовнішніх поверхонь стають вертикальними дозволяє підвищити міцність протезу і зменшити кількість ускладнень лікування. Підвищення міцності протезу досягається за рахунок того, що в конструкції протезу використовуються одноетапні імплантати, а зменшення кількості ускладнень лікування досягається за рахунок того, що запропонована конструкція протезу не потре бує додаткової механічної обробки імплантатів, пов'язаної з вібраціями та резорбцією альвеолярної кістки Сутність корисної моделі пояснюється за допомогою фіг. 1, на якій подано схему запропонованого пристрою. В щелепі 1 встановлені імплантати з нахилом 2, 3 та вертикально розташований імплантат 4. Тіло протезу містить штучні коронки 5 та штучні зуби 6. Порожнисті перехідники 7 розміщено внутрішньою поверхнею на головки імплантатів 2, З імплантованих з нахилом, а зовнішньою - під опорну коронку протеза 5 Імплантат 4 встановлений безпосередньо під опорну коронку 8 протезу. Пристрій працює наступним чином. Згідно з особливостями структури щелепи пацієнта виконується імплантація вертикальних 4 та нахилено 2, З розташованих Імплантатів. Після загоєння, робиться відбиток шелепи пацієнта з імплантатами 2, 3, 4. По формі відбитка виготовляються перехідники 7 та тіло протеза з штучними коронками 5 та штучними зубами 6. Тіло протеза з штучними коронками 5 та штучними зубами 6, імплантати 2, 3, 4 і перехідники 7 фіксуються між собою за допомогою цементу. Перехідникі виготовлені і встановлені так, щоб осі їх зовнішніх поверхонь були вертикальними і паралельними до вертикально встановлених імплантатів 4. Література 1. Хекман З.М., Лінке Й.Й. Біомеханіка покривних протезів з опорою на імплантати//Новини стоматології. 2002. - № 2. -С. 9-15. 2. Дентальная имплантология: Основы теории и практики- научно-техническое пособие / В.Л.Параскевич. - Мн.: ООО "Юнипресс", 2002. С 289-293. ФІГ. 1 Комп'ютерна верстка Г Паяльніков Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ-42, 01601
